SLOŽENÍ STROJE:
1. Příprava:
A. Ujistěte se, že máte na montáž dostatek prostoru.
B. Montáž provádějte pomocí nářadí, které je součástí balení.
C. Před montáží zkontrolujte podle seznamu dílů úplnost balení.

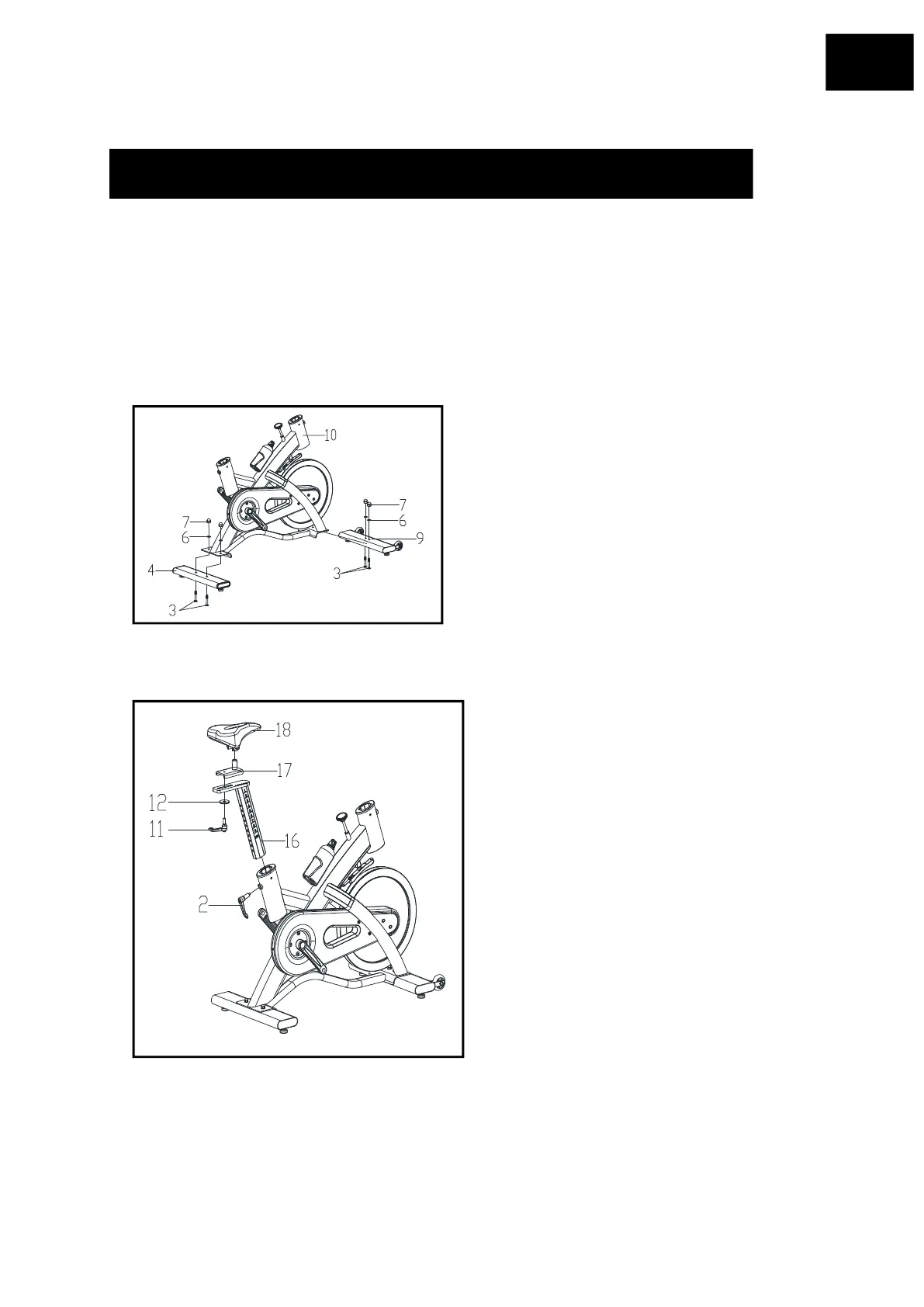

2. Instrukce ke složení:
:
Obr. 2:
Vložte vertikální sedlovou tyč (16) do
otvoru v hlavním rámu. Uvolněte
šroub (2) a potáhněte ho zpět. Pak
vyberte požadovanou výšku.
Uvolněte šroub a poté ho dotáhněte.
Sedlová tyč (17) připevněte k
vertikální sedlové tyči (16) pomocí
šroubu (11) a ploché podložky (12).
Nakonec připevněte sedlo (18) na
sedlovou tyč (17) pomocí matice na
sedle.
Obr.1:
Připevněte přední stabilizační tyč (9)
k hlavnímu rámu (10) pomocí 2 setů
Ø8 ploché podložky (6), M8 matice
(7) a M8*52 šroubu (3).
Připevněte zadní stabilizační tyč (4)
k hlavnímu rámu (10) pomocí 2 setů
Ø8 ploché podložky (6), M8 matice
(7) a M8*52 šroubu (3).
