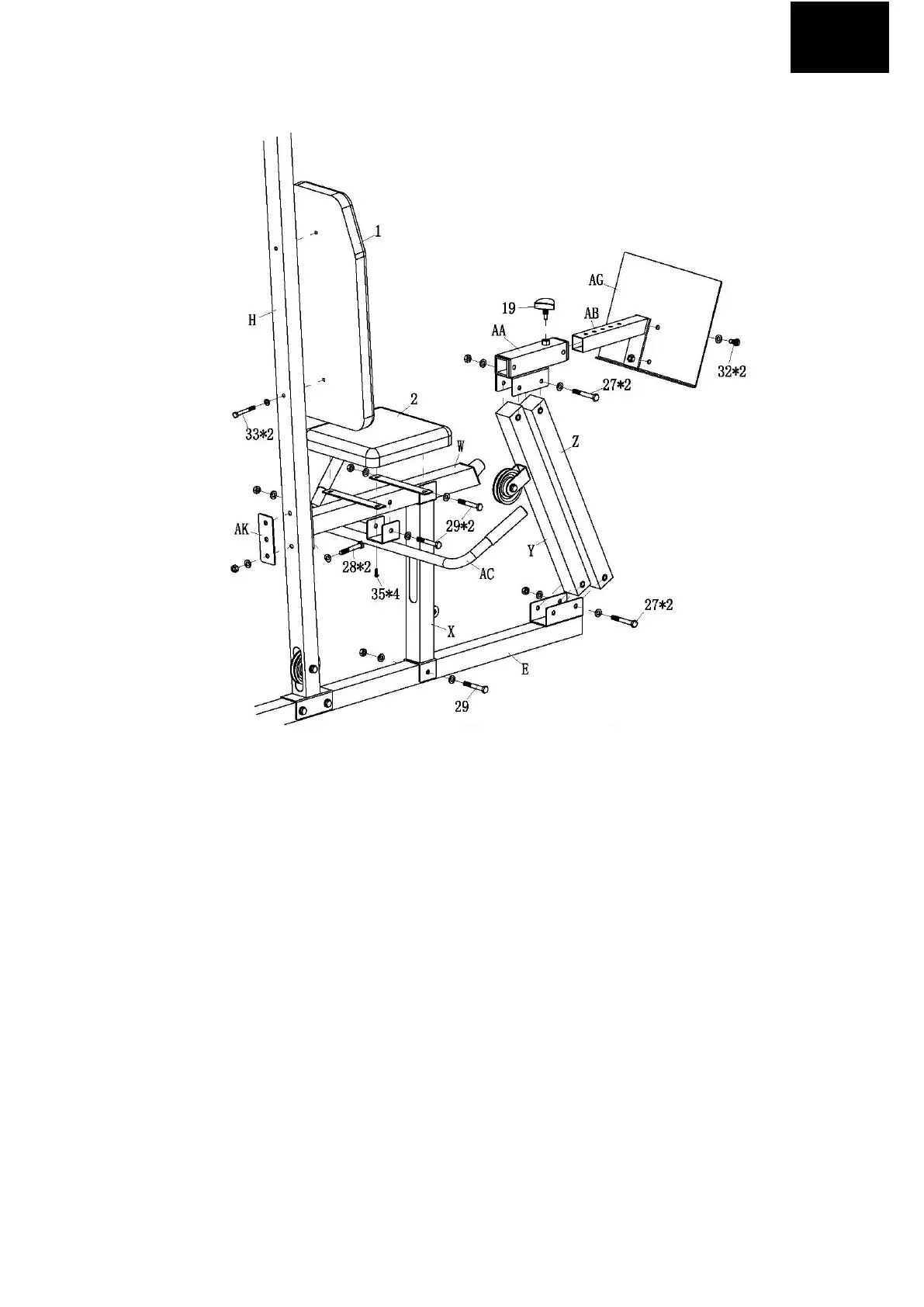

KROK 06
1. PRIPOJTE VERRTIKÁLNU OPORU BOĆNÉHO SEDADLA (X) K PRAVEJ ZÁKLADNI (E), K HLAVNÉMU
KRÍŽOVÉMU NOSNÍKU (I) DVOMA SKRUTKAMI M10*70 A ŠTYRMI PODLOŽKAMI (29) PODĽA
OBRÁZKU.
2. PRIPOJTE OPORU BOČNÉHO SEDADLA (W) K VERTIKALNEJ OPORE BOČNÉHO SEDADLA (X) A
PRAVEJ VERTIKALNEJ OPORE (H) PODĽA OBRÁZKU.
3. PRIPOJTE OPERNÉ DRŽADLO (AC) K OPORE BOČNÉHO SEDADLA (W).
4. PRIPOJTE ČALUDNENÉ SEDADLO (2) K OPORE BOČNÉHO SEDADLA (W), POTOM PRIPOJTE
VEĽKÚ ČALUDNÉNÚ OPIERKU CHRBTA (1) K PRAVEJ VERTIKALNEJ OPORE (H) PODĽA
OBRÁZKU.
5. PRIPOJTE TRUBICE S KLADOU (Y&Z) K PRAVEJ ZÁKLADNI (E) DVOMA SKRUTKAMI M10*75,
ŠTYRMI PODLOŽKAMI A DVOMA POISTNÝMI MATICAMI (27) PODĽA OBRÁZKU.
6. PRIPOJTE TRUBICE S KLADKOU (Y&Z) K POHYBLIVEJ OPORE KLADKY (AA) DVOMA
SKRUTKAMI M10*75 ŠTYRMI PODLOŽKAMI A DVOMA POISTNÝMI MATICAMI (27)
7. VLOŽTE NASTAVITEĽNÚ OPORU NôH (AB) K POHYBLIVEJ OPORE KLADKY (AA) A SPOJTE
TROJHRANNOU SKRUTKOU (19) PODĽA OBRÁZKU.
8. SPOJTE ŽELOZNOU DOSKOU (AG) S NASTAVITEĽNOU OPOROU NôH (AB) POMOCOU DVOCH
SKRUTIEK M10*20 A DVOCH PODLOŹIEK (32) PODĽA OBRÁZKU.
