KROK 04

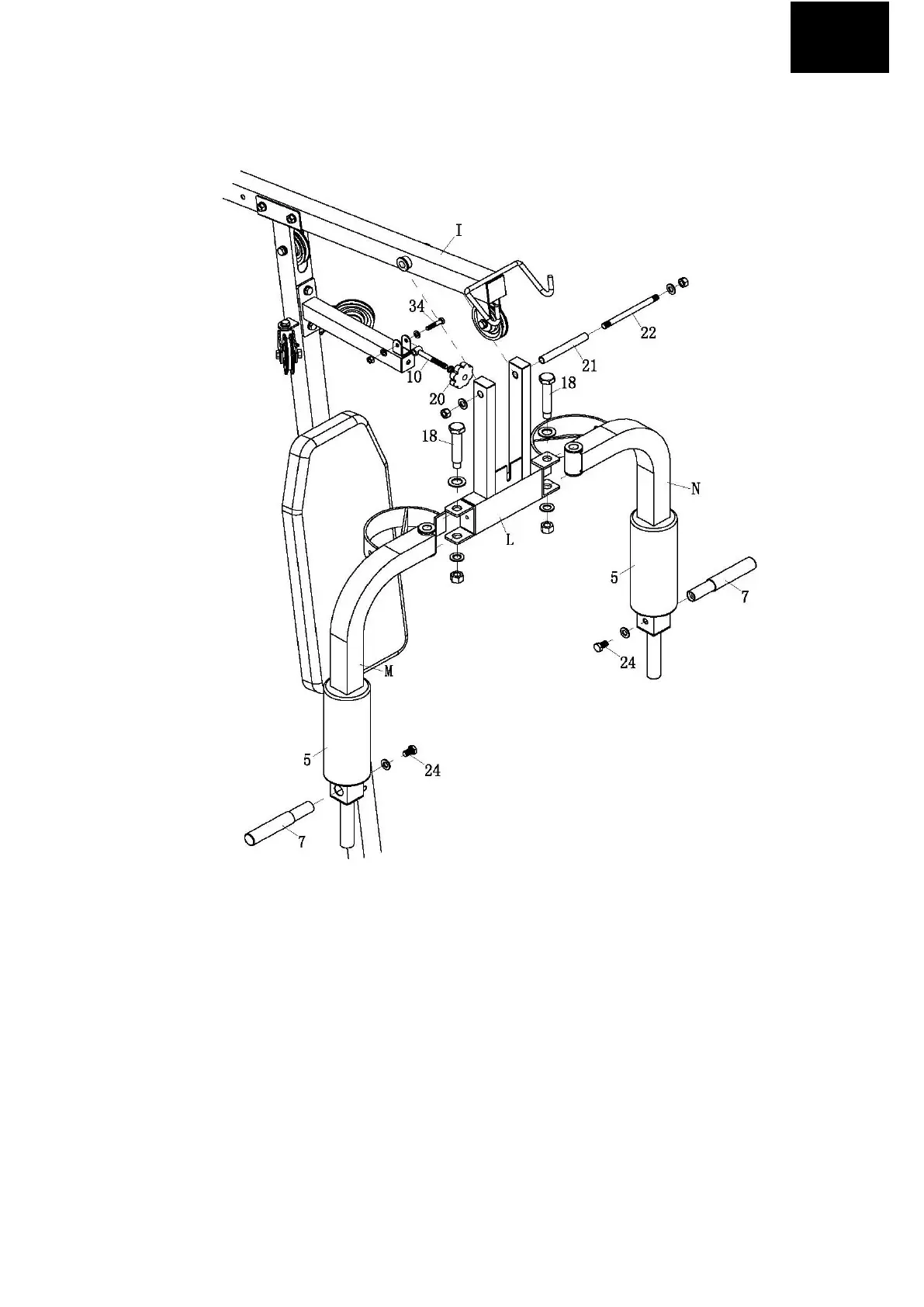

1. Należy przymocować dźwig klatki piersiowej (L) do wspornika głównego (I) za pomocą rurki łączącej (21) i śruby
M12*160, 2 podkładek i 2 nakrętkami (22) według obrazka.
2. Należy przymocować mały uchwyt (7) do ramion (M&N) za pomocą śruby M12*20 i podkładki (24) według
obrazka.
3. Należy przymocować ramiona (M&N) do dźwigu klatki piersiowej (L) za pomocą 2 przetyczek 19, 2 podkładek i 2
śrub M16 (18) według obrazka.
4. Należy przymocować śrubę zamkową uchwytu (10) do belki (J) za pomocą śruby M8*40, 2 podkładek i nakrętki
zabezpieczającej (34), a potem przyśrubować śrubę pięciokątną M10 według obrazka.
