KROK 08-1
MONTAŻ LINEK

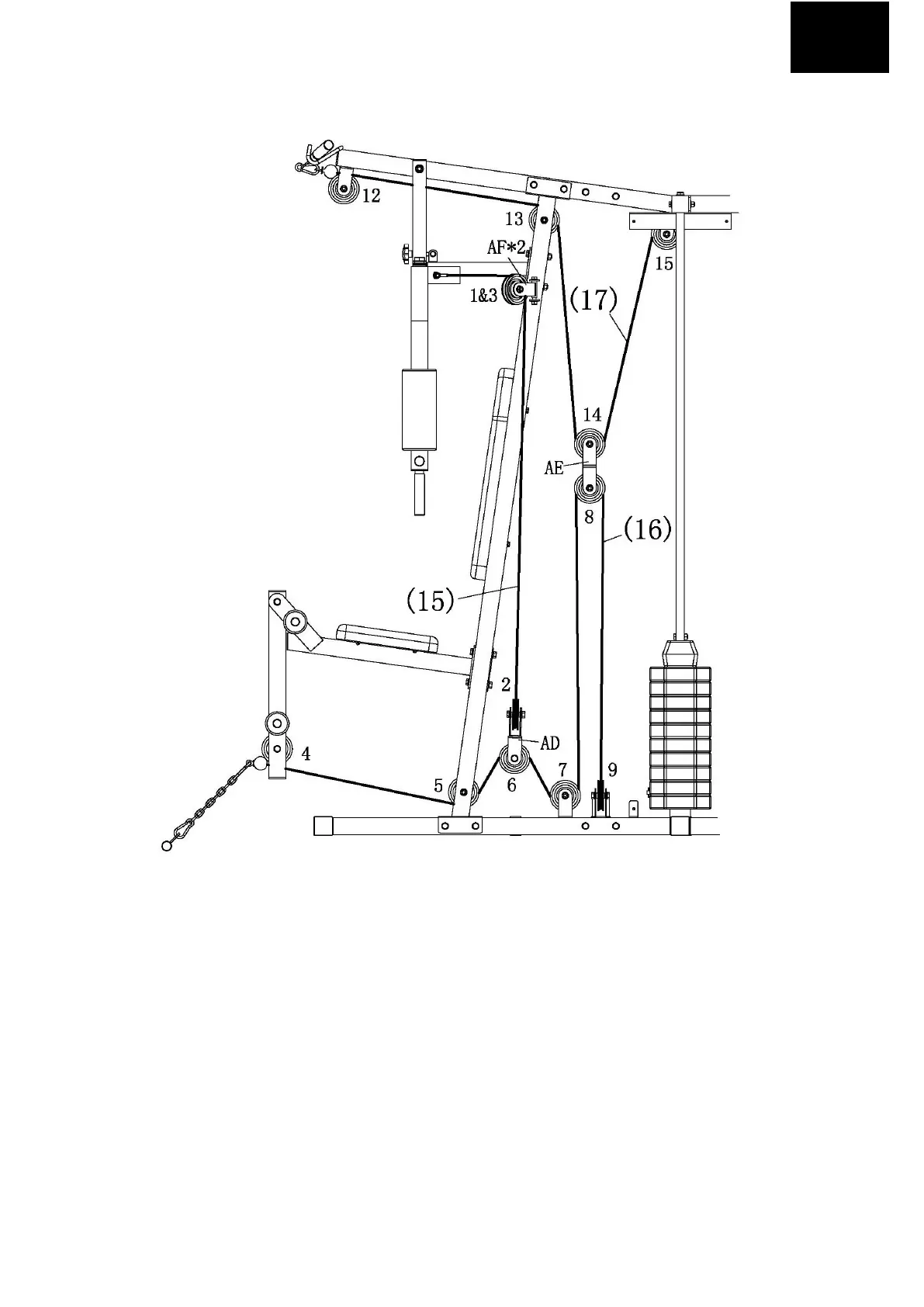

1. Należy przymocować linkę bez balonika (15)
Należy przymocować jeden koniec linki do jednego z ramion za pomocą śruby M10*20 i nakrętki zabezpieczającej (31)
według obrazka. Potem należy przeciągnąć jeden koniec linki przez krążek num.1, na dół i wokół krążka nr 2 w
wielokrążku (AD), do góry przez krążek nr 3 i zabezpieczyć drugi koniec linki do drugiego ramiona za pomocą śrub
M10*20 i nakrętki zabezpieczającej (31) według obrazka.
2. Należy przymocować długą linkę z jednym balonikiem (16)
Należy przeciągnąć koniec linki bez balonika pod krążkiem nr 4, pod krążkiem nr 5, do góry i wokół krążka nr 6 w
wielokrążku pionowym (AD), w dół i wokół krążka nr 7, do góry i wokół krążka nr 8 w wielokrążku równoległym
(AE), na dół i wokół krążka nr 9, wokół krążka nr 10, do góry i wokół krążka nr 11, na dół i przyczepić linkę do
podparcia pionowego siedzenia bocznego (X) za pomocą karabinka (12) według obrazka.
3. Należy przymocować krótką linkę z jednym balonikiem (17)
Należy przeciągnąć koniec linki bez balonika przez krążek nr 12, przez krążek nr 13, na dół i wokół krążka nr 14 w
wielokrążku równoległym (AE), do góry i wokół krążka nr 15, w dół za pomocą karabinka (12) i łańcucha metalowego
(13) do końca linki, a następnie przyczepić szpilkę regulacji obciążenia (8) za pomocą śrub M10*35 i nakrętki
zabezpieczającej (30) według obrazka.
