Master ZEUS User Manual

8
CZ

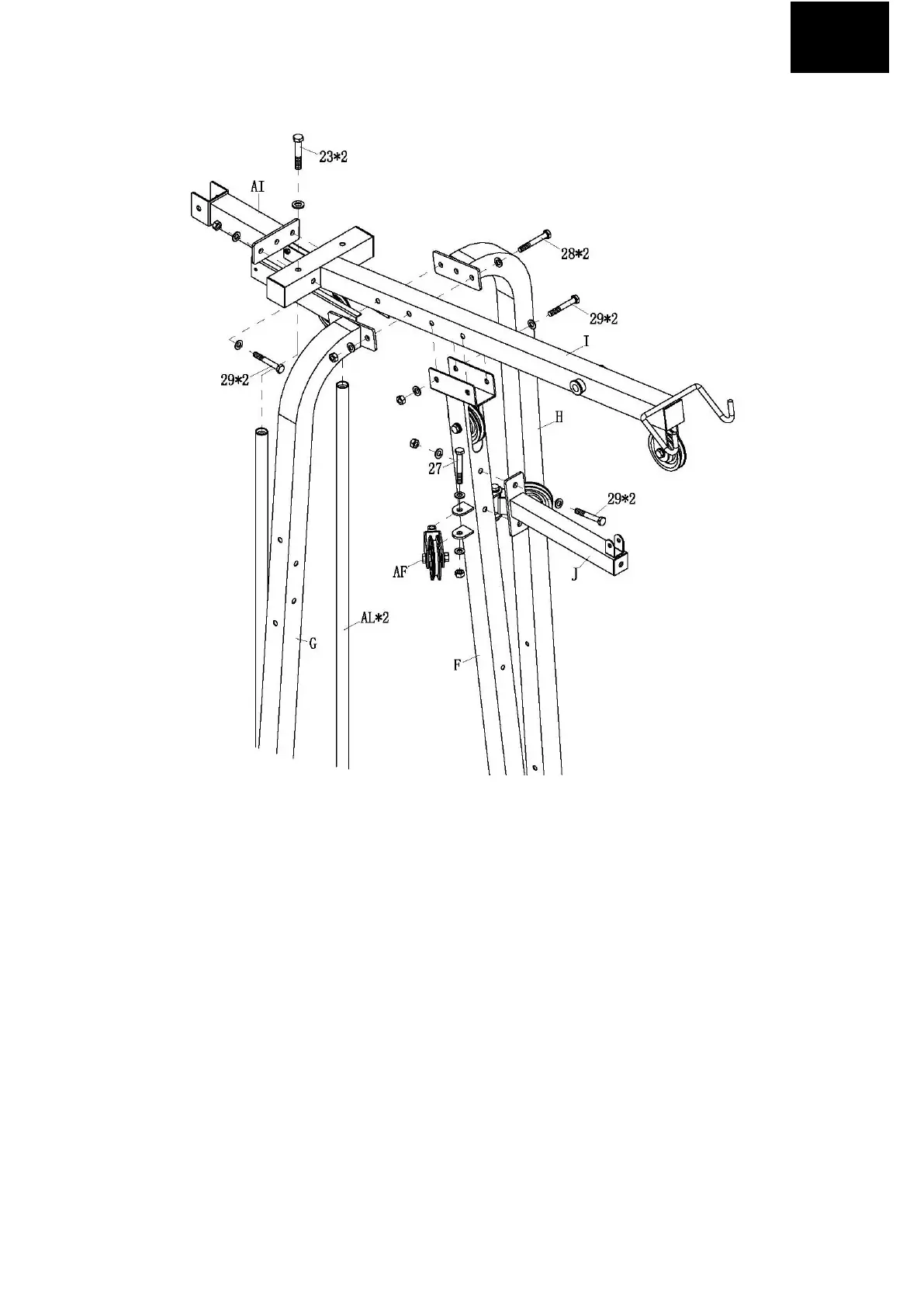

KROK 02
1. PŘIPOJTE HORNÍ HORIZONTÁLNÍ NOSNÍK (I) K HLAVNÍ VERTIKÁLNÍ OPĚŘE (F) DVĚMA ŠROUBY
M10*70 ČYTŘMI PODLOŽKAMI A DVĚMA MATICEMI (29) PODLE OBRÁZKU.
2. PŘPOJTE OPĚRU (J) K HLAVNÍ VERTIKÁLNÍ OPĚŘE (F) DVĚMA ŠROUBY M10*70 ČYTŘMI
PODLOŽKAMI A DVĚMA MATICEMI (29) PODLE OBRÁZKU.
3. PŘIPOJTE LEVOU VERTIKÁLNÍ OPĚRU (G) A PRAVOU VERTIKÁLNÍ OPĚRU (H) K HORNÍMU
HORIZONTÁLNÍMU NOSNÍKU (I) DVĚMA ŠROUBY M10*75 ČYTŘMI PODLOŽKAMI A DVĚMA
MATICEMI (28) PODLE OBRÁZKU.
4. PŘIPOJTE VODICÍ TYČE (AL) HLAVNÍ KŘÍŽOVÝ NOSNÍK (I) DVĚMA ŠROUBY M12*70 A DVĚMA
PODLOŽKAMI (23) PODLE OBRÁZKU.
5. PŘIPOJTE VRCHNÍ ZADNÍ KŘÍŽOVOU ÚCHYTKU (AI) HLAVNÍMU KŘÍŽOVÉMU NOSNÍKU (I) DVĚMA
ŠROUBY M10*70 A ČTYŘMI PODLOŽKAMI (29) PODLE OBRÁZKU.
6. PŘIPOJTE VERTIKÁLNÍ KLADKY (AF) K HLAVNÍ VERTIKÁLNÍ OPĚŘE (F) DVĚMA ŠROUBY M10*75
ČYTŘMI PODLOŽKAMI A DVĚMA POJISTNÝMI MATICEMI (27) PODLR OBRÁZKU.
