Masterbuilt 20101114 User Manual

2
3
1
4

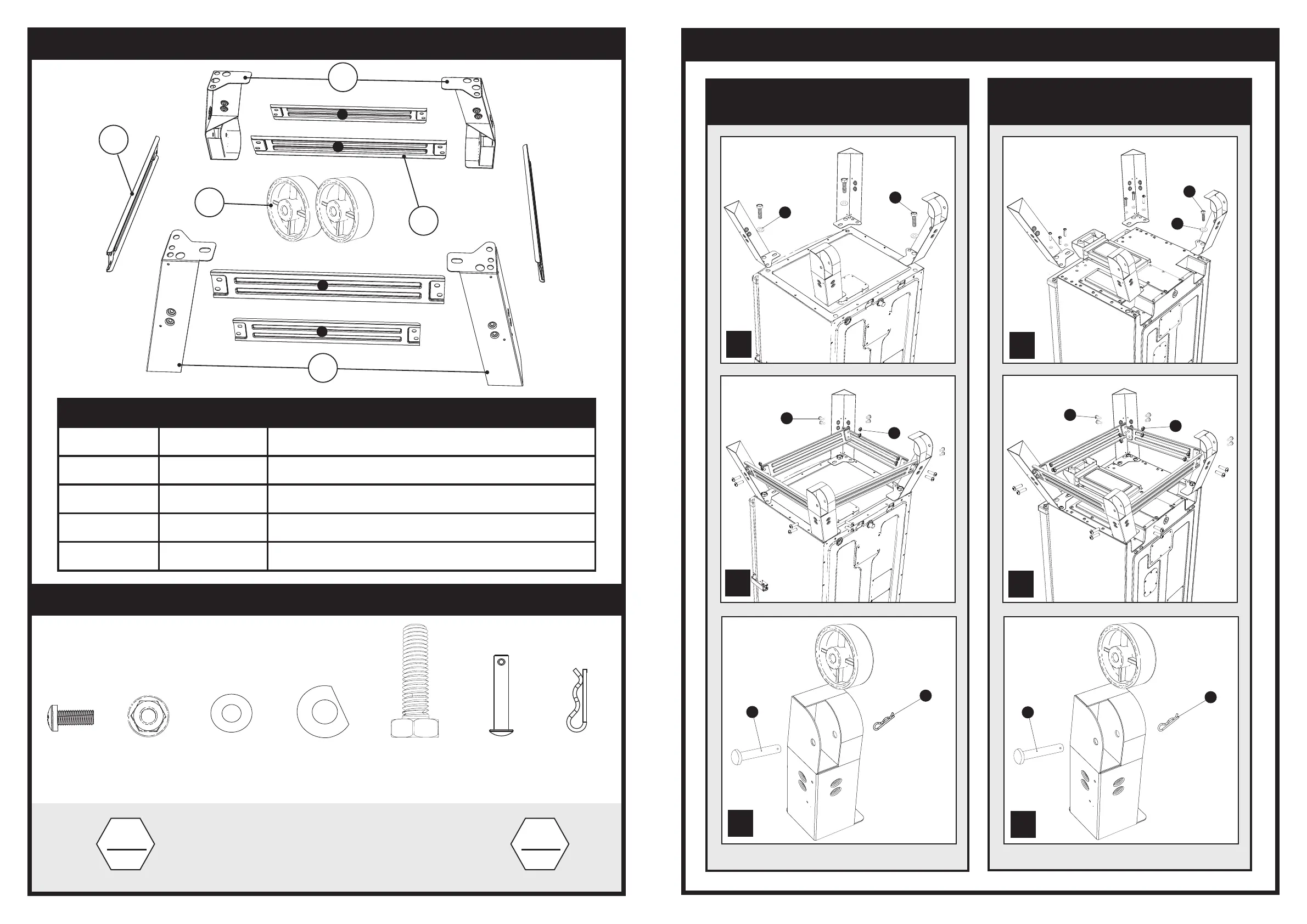

LISTA DE PARTES
NO. DE ÍTEM CANTIDAD DESCRIPCIÓN
1 2 PATAS POSTERIORES
2 2 SOPORTES LATERALES
3 4 SOPORTES DELANTEROS Y POSTERIORES
4 2 PATAS DELANTERAS
5 2 RUEDAS
ACCESORIOS
PARE
NO DEVUELVA AL ESTABLECIMIENTO MINORISTA
Para asistencia en el ensamblaje, partes faltantes o daña-
das, llame al: Departamento de Servicio al Cliente de
MASTERBUILT al 1-800-489-1581.
Tenga a la mano el número de modelo y el número de
serie cuando llame.
PARE
(A)
M6 X 12
Cant.16
(E)
Perno M10 X 30
Cant. 2
(B)
Tuerca de brida
M6
Cant.16
(D)
Arandela plana
M10
Cant. 4
(C)
Arandela plana
M6
Cant. 6
5
(F)
Pasador de rueda
Cant. 2
(G)
Clip de rueda
Cant. 2
30
40
30
40
ASSEMBLY
INSTRUCTIONS FOR
GENERATION 1 SMOKERS
INSTRUCTIONS FOR
GENERATION 2 SMOKERS
1
2
3
1
2
3
WHEEL
ASSEMBLY
WHEEL
ASSEMBLY
Re-Use Hardware
From Smoker On
The Front Legs.
Re-Use Hardware
From Smoker On
The Front Legs.
E
D
A
B
G
F
A
B
G
F
D
E
