Masterbuilt 20101114 User Manual

2
3
1
4

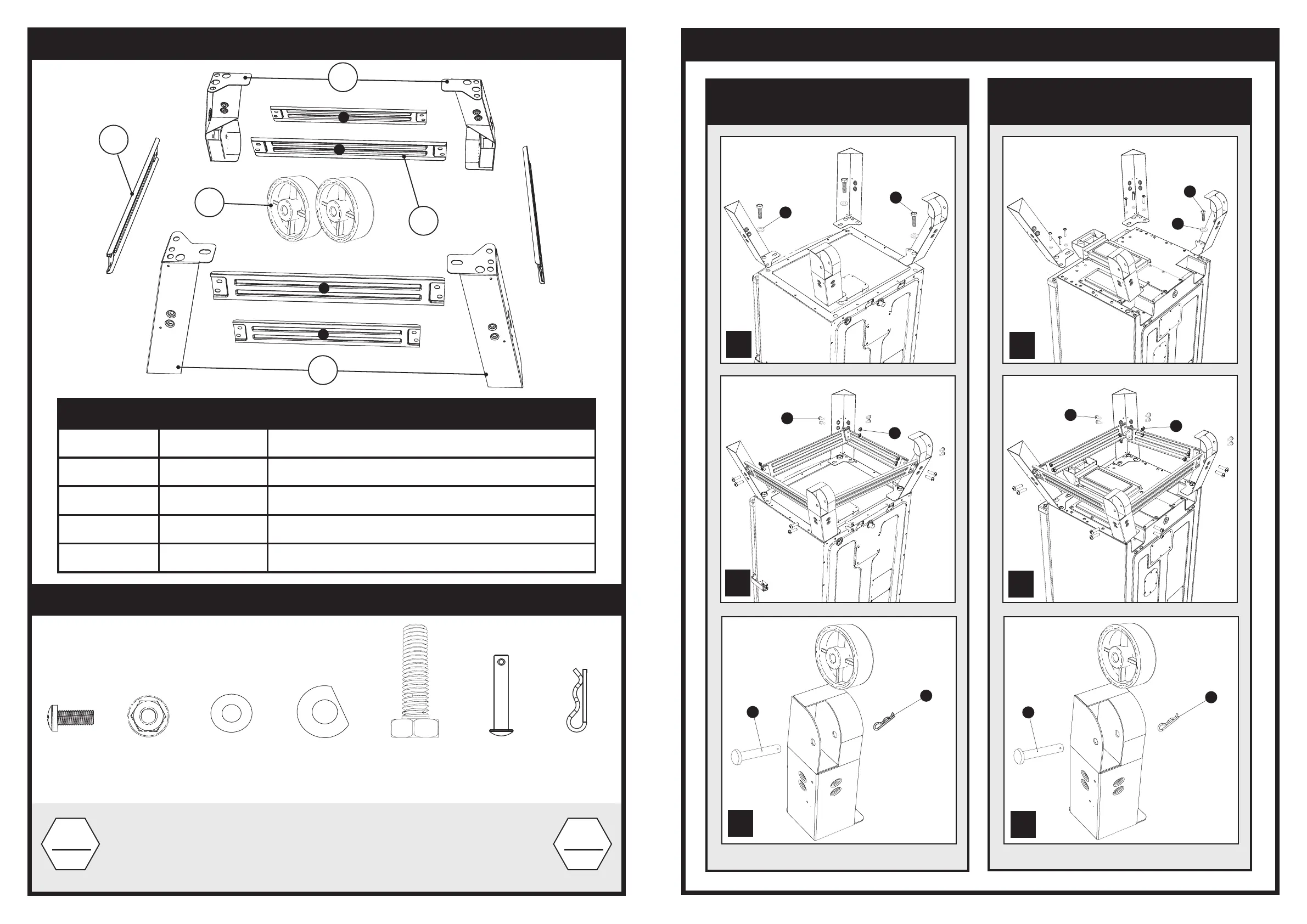

LISTE DES PIÈCES
NUMÉRO
D’ARTICLE
QUANTITÉ DESCRIPTION
1 2 PIEDS ARRIÈRE
2 2 RENFORTS LATÉRAUX
3 4 RENFORTS AVANT ET ARRIÈRE
4 2 PIEDS AVANT
5 2 ROUES
LISTE DES PIÈCES DE QUINCAILLERIE
STOP
NE PAS RENVOYER AU DÉTAILLANT
Pour obtenir de l’aide pour l’assemblage de l’appareil ou pour signaler
des pièces manquantes ou défectueuses, veuillez appeler le service
après-vente MASTERBUILT au 1-800-489-1581.
STOP
(A)
M6 X 12
Quantité-16
(E)
Boulon
M10 X 30
Quantité-2
(B)
Écrou à
embase M6
Quantité-16
(D)
Rondelle plate
M10
Quantité-4
(C)
Rondelle plate
M6
Quantité- 6
5
(F)
Goujon de
roue
Quantité-2
(G)
Goupille
d’axe de roue
Quantité-2
Veuillez avoir à disposition le numéro de modèle et le numéro de série lors de l’appel.
30
40
30
40
ASSEMBLAGE
CONSIGNES POUR LES FUMOIRS
DE PREMIÈRE GÉNÉRATION
CONSIGNES POUR LES FUMOIRS
DE DEUXIÈME GÉNÉRATION
1
2
3
1
2
3
ASSEMBLAGE
DES ROUES
ASSEMBLAGE
DES ROUES
Utiliser les
mêmes pièces de
quincaillerie du
fumoir pour monter
les pieds avant.
Utiliser les
mêmes pièces de
quincaillerie du
fumoir pour monter
les pieds avant.
E
D
A
B
G
F
A
B
G
F
D
E
