52228 DIGITAL THERMOMETER
Betriebsanwiesung
Dieses Gerät ist ein digitales Thermometer womit jede K-Type Sonde als Temperaturfühler verwendbar ist. Die Temper-
aturanzeigen sind laut IEC584. Vorschriften für Temperatur/Volt Tabellen für K-Type Sonden von dem National Bureau of
Standards.
1. LCD-Display: 14mm grosses, gut lesbares
Datengrösse mit maximaler Auslesung bis zu 1999,
mit Minuszeichen ( - ), Datenspeicherung (HOLD),
Max. Speicherung (MAX), (T1), (T2), (T1-T2), (ºC), (ºF),
Batterieschwäche Indikator ( ) usw.
2. EIN/AUS Taste.
3. Max. Tast.
4. HOLD Taste: Die HOLD Taste drücken zum Einschalten
vom Datenspeichervorgang. Zum Ausschalten
dieses Vorgangs wiederum die HOLD Taste
drücken und das Thermometergerät wird der
Temperaturmessungsvorgang weiter fortsetzen.
5. T1: Steckeransluss für K-Type Fühler.
6. T2: Steckeransluss für K-Type Fühler.
7. ºC / ºF Taste: Diese Taste zeigt beim Drücken
entweder ºC oder ºF.
8. T1-T2 Taste: Diese Taste wird zum Delta -T
Messungen benutzt. Das Gerät misst die
Temperaturwerte vom T1 und T2 und zeigt den
Differenzwert (T1 minus T2). Dieser Vorgang wird
nur dann funktionieren wenn zwei Fühler zum Gerät
angeschlossen sind.
9. T1/T2 Taste: Hiermit kann entweder Fühler T1 oder
Fühler T2 als Eingangswert gewählt werden.
10. OFFSET: Über diese Einstellschraube kann die
Messgenauigkeit in Sonderfälle einzeln optimalisiert
werden.
11. OUTPUT: Anschluss für Standard 3-polige 3,5mm
Steckverbindung.
ERDUNG
GLEICHSTROM
+ AUSGANG

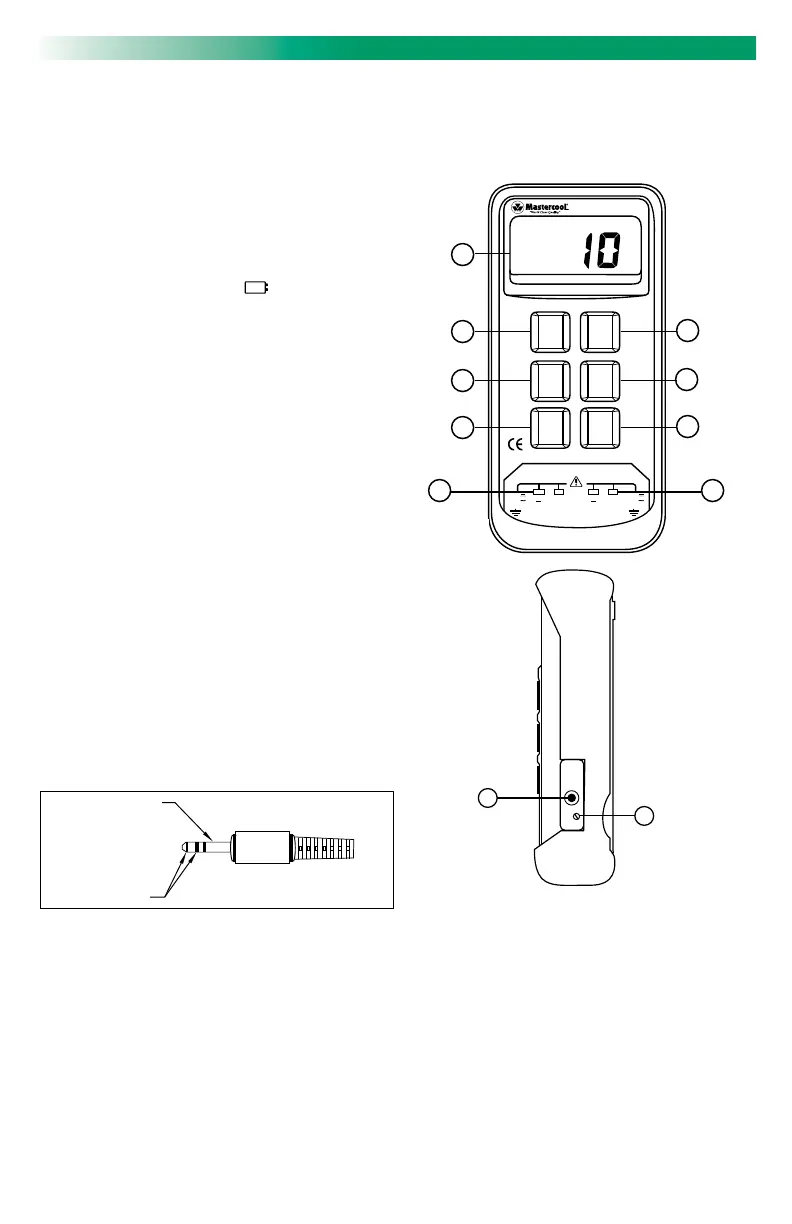

Abbildung 1
11
OUTPUT
OFFSET
10
OFFSET
OUTPUT
HOLD
Type K THERMOMETER
T1 T2
ºC/ºF
MAX T1-T2
ON
OFF
T1
T2
60V
24V
MAX
60V
24V
MAX
+ +
52228
THERMOMETER
T1-T2
ºF
1
2
3
4
9
8
7
6
LCD
ON/OFF
MAX
HOLD
5
T1
(thermocouple
input connector)
T2
(thermocouple
input connector)
T1-T2
T1/T2
ºC / ºF
BEDIENUNGSANWEISUNGEN
1. SPANNUNG
Durch die ON/OFF Taste zudrücken wird das Gerät EIN/AUS geschaltet.
2. ANSCHLIEßEN VON SONDE
Das Gerät wird benutzt mit 1 oder 2 Sonden. Die Einstechstecker dieser Sonden werden mit T1 und T2 verbunden.
3. WÄHLEN VON TEMPERATURSKALA
Die Auslesung ist in Celsius (ºC) oder Fahrenheit (ºF). Der verlangte Wert wird gewählt durch die ºC/ºF Taste
zudrücken.
4. TEMPERATURMESSUNG MIT EINZELNER SONDE
Das Display zeigt die Sondetemperatur sobald es über den Stecker mit dem Gerät verbunden ist. Wenn die T1/
T2 Taste gedrückt wird kann man wahlweise die von dem Sonden T1 und T2 gemessene Temperatur im Display
zeigen. Sollte der Sondestecker nicht oder nicht richtig angeschlossen sein, so wird dem Display dies mit „Error“
GROUND
DC + OUTPUT
Figure 1
11
OUTPUT
OFFSET
10
OFFSET
OUTPUT
HOLD
Type K THERMOMETER
T1 T2
ºC/ºF
MAX T1-T2
ON
OFF
T1
T2
60V
24V
MAX
60V
24V
MAX
+ +
52228
THERMOMETER
T1-T2
ºF
1
2
3
4
9
8
7
6
LCD
ON/OFF
MAX
HOLD
5
T1
(thermocouple
input connector)
T2
(thermocouple
input connector)
T1-T2
T1/T2
ºC / ºF
GROUND
DC + OUTPUT
Figure 1
11
OUTPUT
OFFSET
10
OFFSET
OUTPUT
HOLD
Type K THERMOMETER
T1 T2
ºC/ºF
MAX T1-T2
ON
OFF
T1
T2
60V
24V
MAX
60V
24V
MAX
+ +
52228
THERMOMETER
T1-T2
ºF
1
2
3
4
9
8
7
6
LCD
ON/OFF
MAX
HOLD
5
T1
(thermocouple
input connector)
T2
(thermocouple
input connector)
T1-T2
T1/T2
ºC / ºF
Deutsch
Anschluss
Thermokupplung
Anschluss
Thermokupplung
