Mathius AX 84 - Wiring

ESQUEMA ELÉCTRICO
ESQUEMA ELÉCTRICO

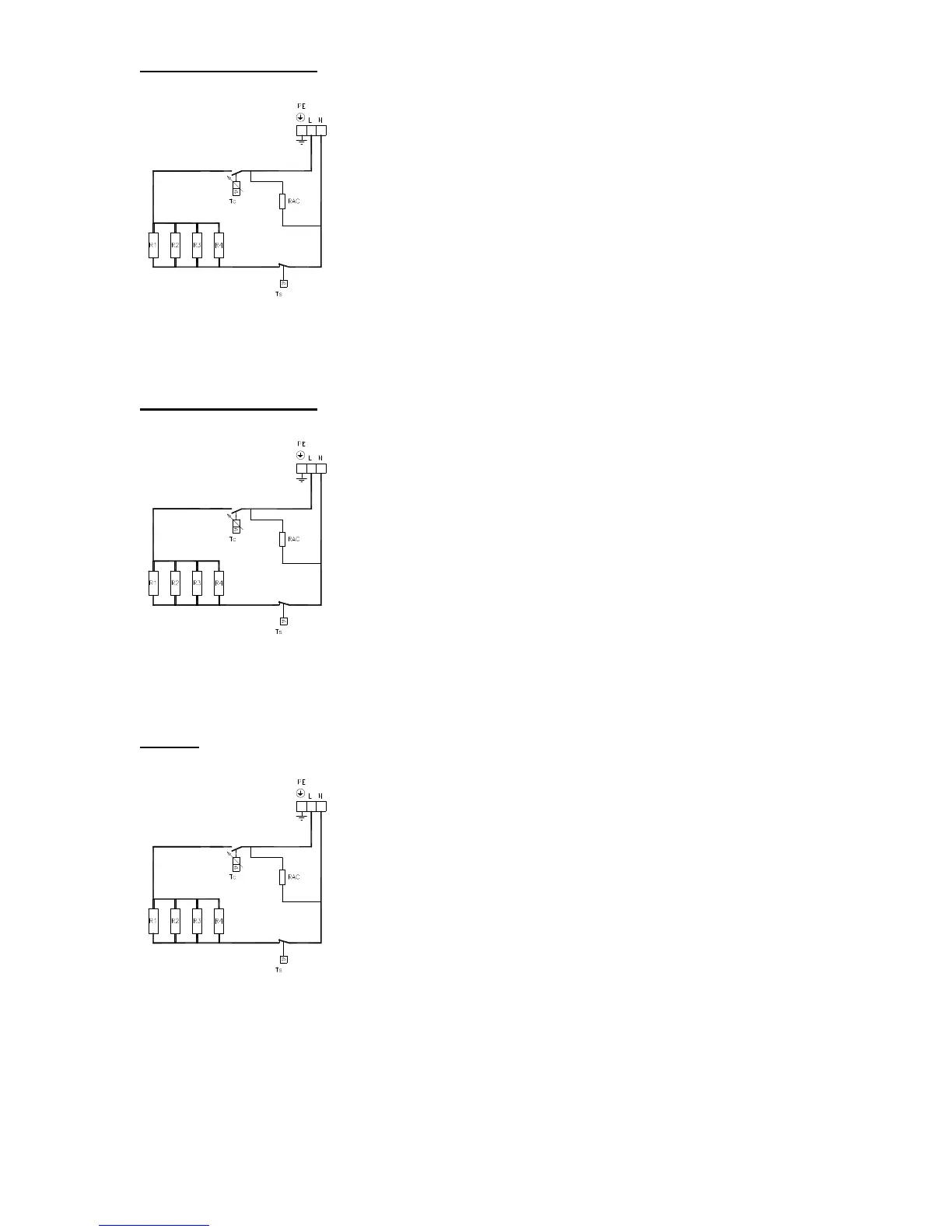

WIRING
RAC Accelerating Resistance
Tc Control thermostat
Ts Safety
PE Earth
L Live
N Neutral
R1, R2, R3,R4 Main heating elements
AX84 AX124 AX168 AX208 AX2412 AX3216
R1
800W 1200W 800W 1200W 800W 800W
R2
- - 800W 800W 800W 800W
R3
- - - - 800W 800W
R4
- - - - - 800W
RAC Resistencia Auxiliar de carga
Tc Termostato de carga
Ts Termostato de segurança
PE Linha de terra
L Fase
N Neutro
R1, R2, R3,R4 Resistencias Principais
AX84 AX124 AX168 AX208 AX2412 AX3216
R1
800W 1200W 800W 1200W 800W 800W
R2
- - 800W 800W 800W 800W
R3
- - - - 800W 800W
R4
- - - - - 800W
RAC Resistencia Auxiliar de carga
Tc Termostato de carga
Tl Limitador térmico
Ts Termostato de seguridad
PE Conductor de protección (tierra)
L Fase
N Neutro
R1, R2, R3, R4 Resistencias principales
AX84 AX124 AX168 AX208 AX2412 AX3216
R1
800W 1200W 800W 1200W 800W 800W
R2
- - 800W 800W 800W 800W
R3
- - - - 800W 800W
R4
- - - - - 800W
