10

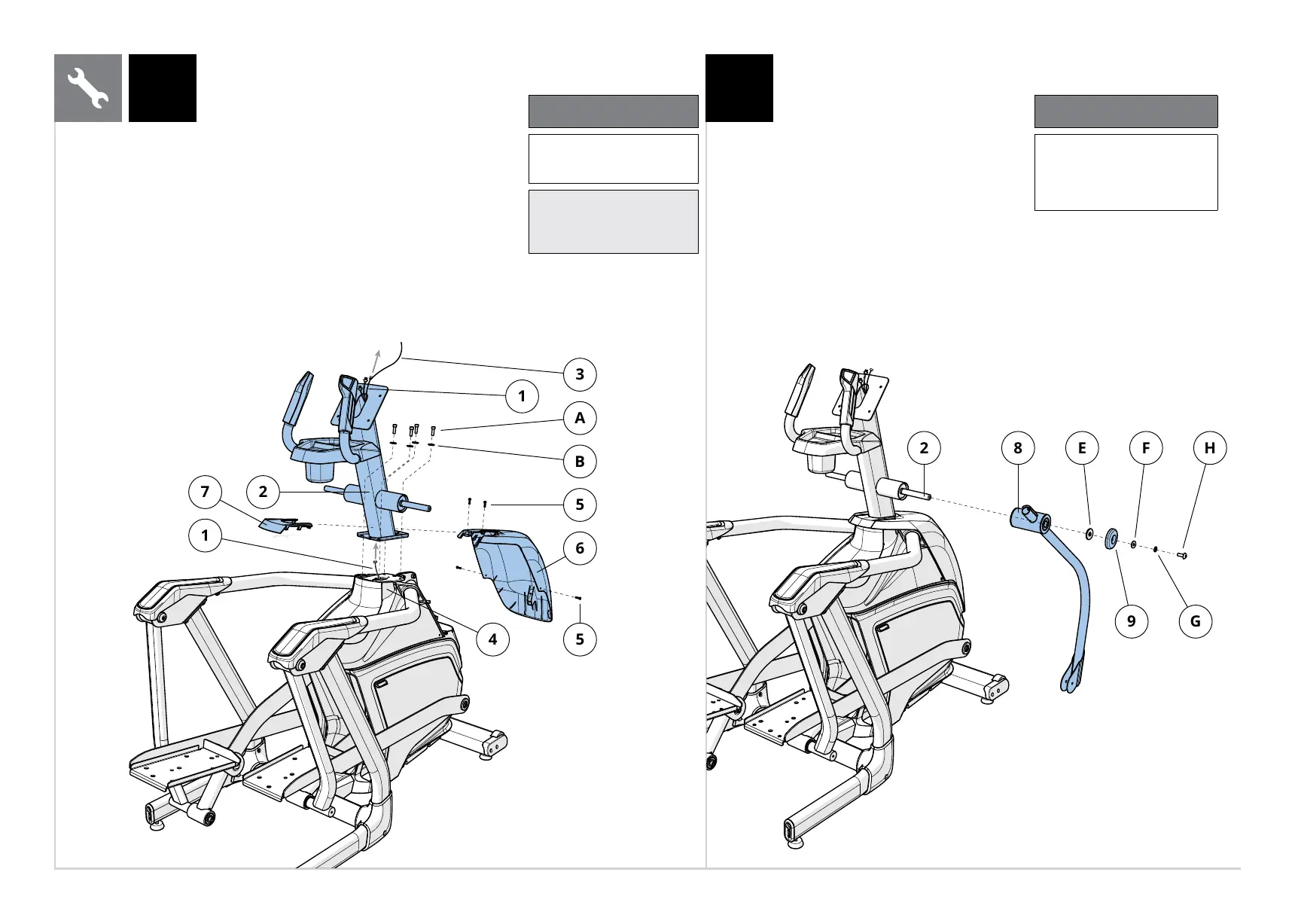

A Ouvrez le KIT DE PIÈCES DE FIXATION
POUR LA PREMIÈRE ÉTAPE.
B Ôtez 4 VIS PRÉINSTALLÉES (5) et LE CAPUCHON
SUPÉRIEUR (6) du CADRE PRINCIPAL (4).
C Sortez délicatement le CÂBLE (1) du SUPPORT DE
CONSOLE (2) à l’aide du CÂBLE CONDUCTEUR (3)
situé à l’intérieur du SUPPORT DE CONSOLE (2).
D Fixez LE SUPPORT DE CONSOLE (2)
au CADRE PRINCIPAL (4) en utilisant
4 BOULONS (A) et 4 RONDELLES PLATES
(B).
Serrez à un couple de 40 Nm/29 lb-ft.
E Fixez le CAPUCHON SUPÉRIEUR (6)
au CADRE PRINCIPAL (4) à l’aide
des 4 VIS PRÉINSTALLÉES (5).
F Fixez le SABOT DU MONTANT DE CONSOLE (7)
au CAPUCHON SUPÉRIEUR (6) en
l’enclenchant pour le fixer.
4
5
B
A
3
1
5
6
7
1
2
1 2
2
8
E
F
H
9
G
A Ouvrez le KIT DE PIÈCES
DE FIXATION POUR LA
DEUXIÈME ÉTAPE.
B Faites glisser LE BRAS À ACTION
DOUBLE INFÉRIEUR (8) sur le
SUPPORT DE CONSOLE (2)
C Fixez en utilisant 1 RONDELLE
PLATE (E), 1 EMBOUT POUR
POIGNÉE (9), 1 RONDELLE PLATE
(F), 1 RONDELLE ÉLASTIQUE
(G) et 1 BOULON (H). Serrez à
un couple de 40 Nm/29 lb-ft.
D Répétez cette étape sur l’autre côté.
Kit de pièces de xation pour la
troisième étape
Description Qté
E
F
G
H
Rondelle plate (26 mm)
Rondelle plate (19 mm)
Rondelle élastique
Boulon
2
2
2
2
Kit de pièces de xation pour
la première étape
Description Qté
A
B
Boulon
Rondelle plate
4
4
Remarque : prenez garde de
ne pincer aucun câble lors
de l’installation de l’ensemble
supérieur.
FRANÇAIS
