Matrix R30 Manual

11
7
8
4
B
4
5
6
1
2
A
3
1 2
Hardware für Schritt 1
Beschreibung Menge
A Schraube 2
U30
U50
U30
U50
Hardware für Schritt 2
Beschreibung Menge
B Schraube 10
DEUTSCH

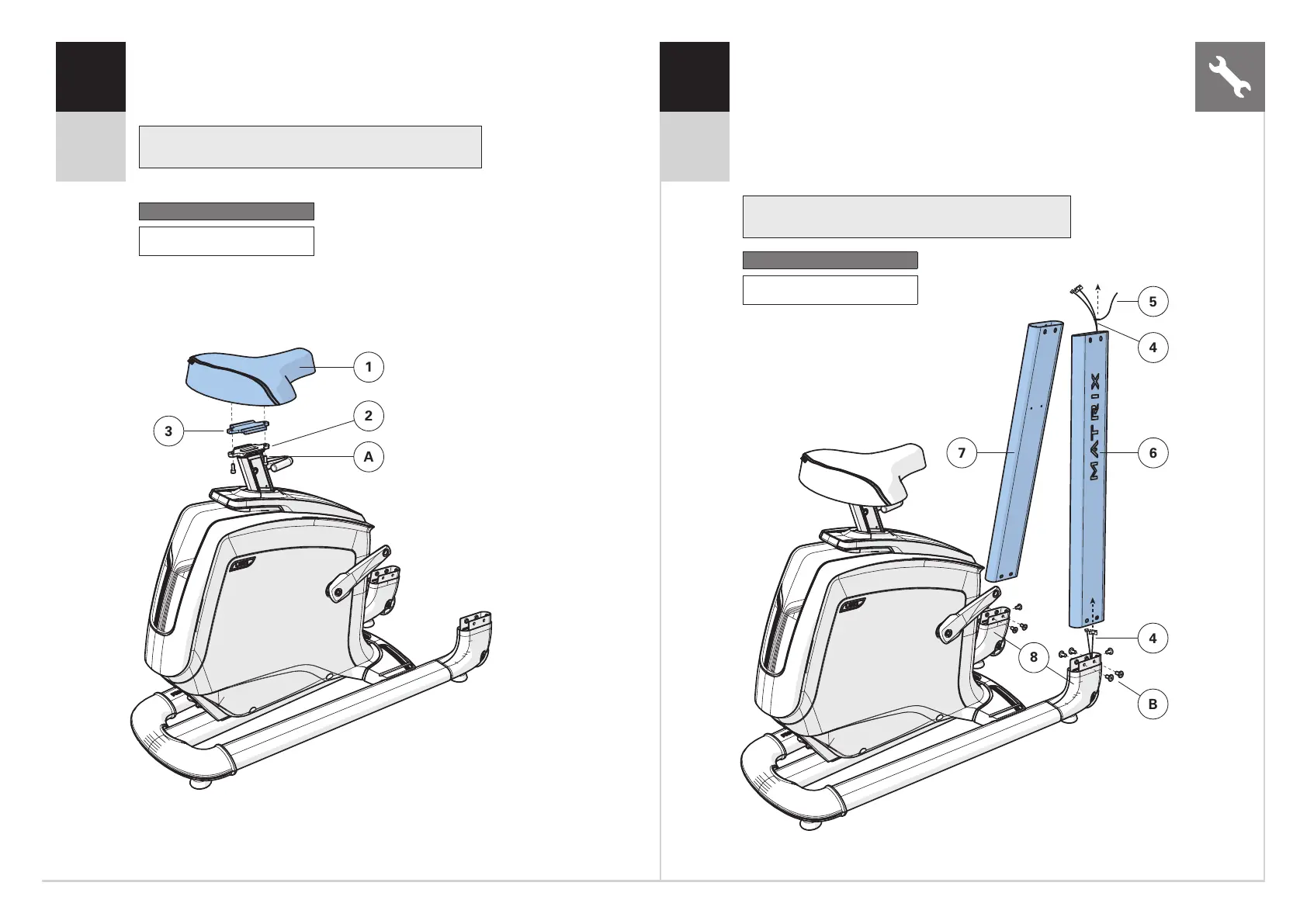

A Öffnen Sie die HARDWARE FÜR SCHRITT 1.
B Befestigen Sie den SATTEL (1) an der SATTELSTANGE (2) mithilfe der
SITZHALTERUNG (3) und 2 SCHRAUBEN (A). Drehmoment: 9,5 Nm.
A Öffnen Sie die HARDWARE FÜR SCHRITT 2.
B Ziehen Sie vorsichtig die KABEL (4) durch den RECHTEN
KONSOLENMAST (6) und verwenden Sie hierfür den FÜHRUNGSDRAHT (5)
im KONSOLENMAST (6). Entsorgen Sie den Führungsdraht.
C Befestigen Sie den RECHTEN KONSOLENMAST (6) am
FAHRRADRAHMEN (8) mit 5 SCHRAUBEN (B).
D Befestigen Sie dann den LINKEN KONSOLENMAST (7) am
FAHRRADRAHMEN (8) mit 5 SCHRAUBEN (B). Ziehen Sie die Schrauben
erst nach Schritt 3 fest.
Hinweis: Ziehen Sie die Schrauben abwechselnd vorne und
hinten gleichmäßig an, bis sie vollständig angezogen sind.
Hinweis: Achten Sie darauf, dass Sie bei der Montage
desKonsolenmasts keine Kabel abklemmen.
