Matrix R50 Manual

44
I
9
14
14
13
9
I
C
15
J
5 5
Componenti per il passaggio 5
Descrizione Qtà
C Bullone 4
I Rondella elastica 4
J Vite 3
Componenti per il passaggio 5
Descrizione Qtà
I Bullone 6
R30 R50
ITALIANO
NOTA: Questo passaggio è solo per i modelli R30.

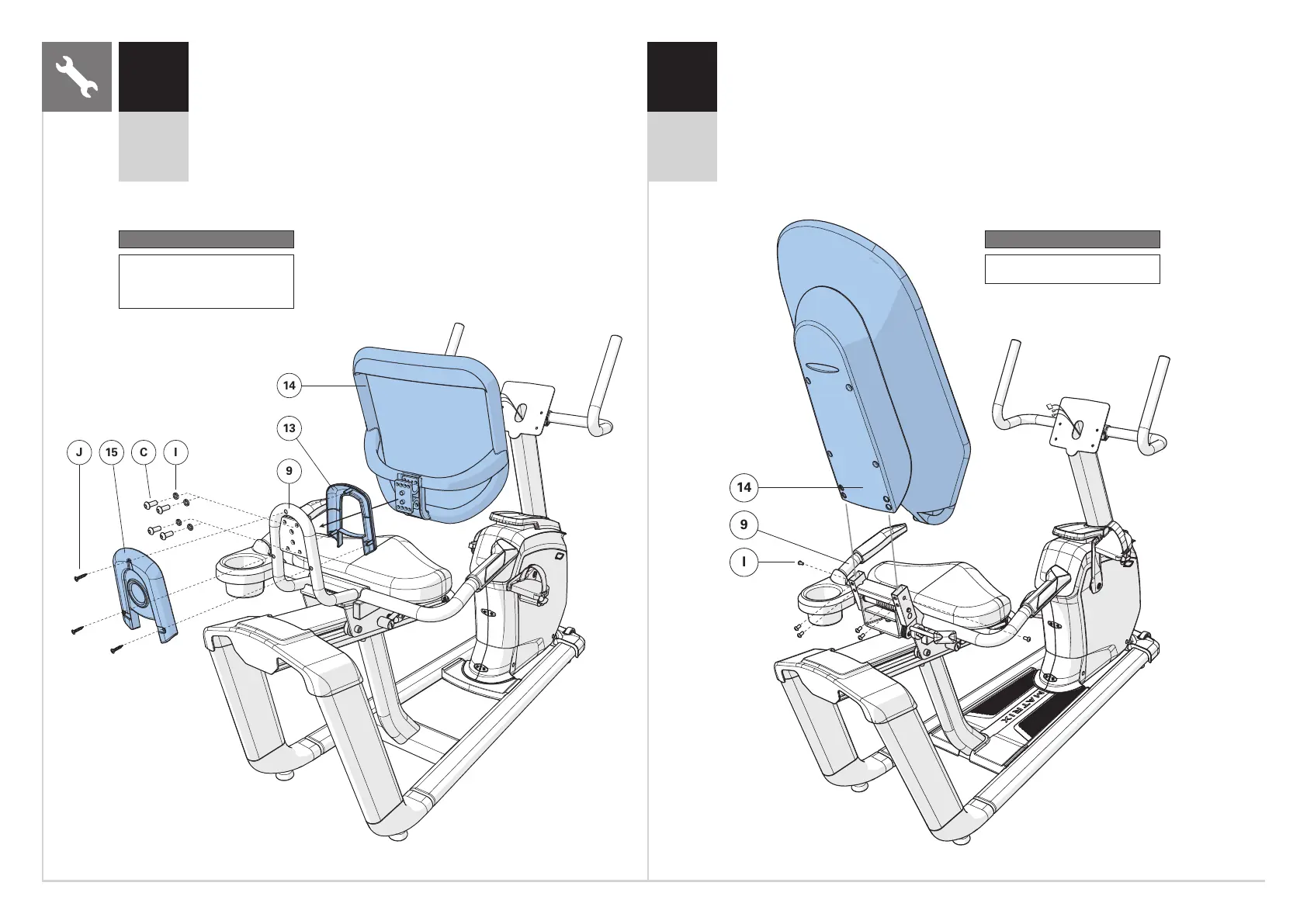

A Aprire I COMPONENTI PER IL PASSAGGIO 5.
B Posizionare la COPERTURA INTERNA (13) sullo SCHIENALE
A RETE (14) e montare lo 4SCHIENALE A RETE (14)
sull’ASSEMBLAGGIO TELAIO SEDILE (9) usando 4 BULLONI (C)
e 4 RONDELLE ELASTICHE (I). Impostazioni coppia:
23,1 Nm / 17 lb-ft.
C Fissare le COPERTURE ESTERNE (15) al TELAIO SEDILE (9)
eALLA COPERTURA INTERNA (13) con 3 VITI (J).
NOTA: Questo passaggio è solo per i modelli R50.
A Aprire I COMPONENTI PER IL PASSAGGIO 5.
B Fissare lo SCHIENALE A RETE (14) all’ASSEMBLAGGIO TELAIO
SEDILE (9) usando 6 BULLONI (I). Impostazioni coppia:
9,5 Nm / 7 lb-ft.

Matrix R50 Specifications

General

Brand	Matrix
Model	R50
Category	Exercise Bike
Language	English
