Matrix R50 Manual

59
7
8
4
B
4
5
6
1
2
A
3
1 2
Ferragens para etapa 1
Descrição Qtd.
A Parafuso 2
U30
U50
U30
U50
Ferragens para etapa 2
Descrição Qtd.
B Parafuso 10
PORTUGUÊS

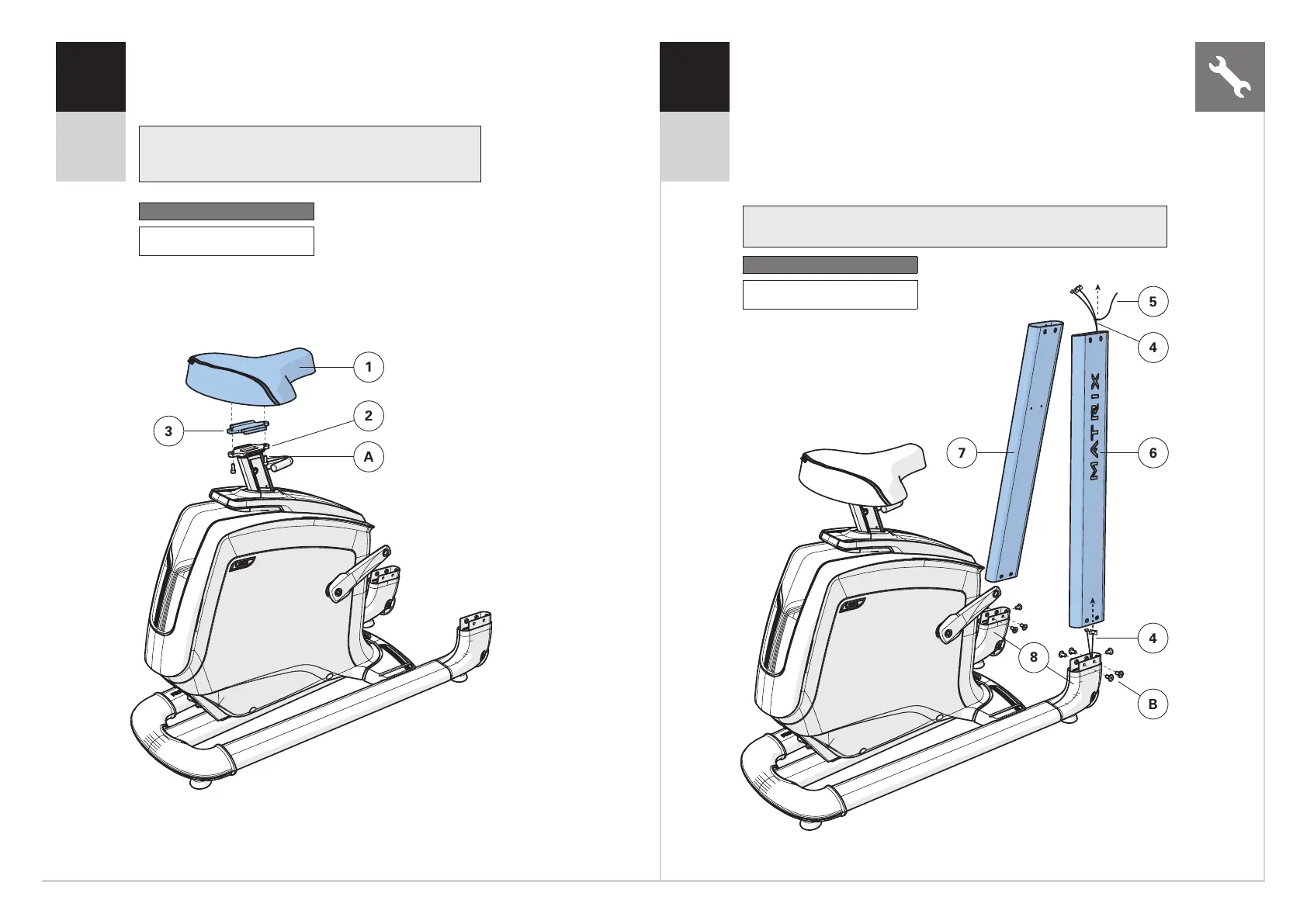

A Abra as FERRAGENS PARA ETAPA 1.
B Fixe o ASSENTO (1) à HASTE DO ASSENTO (2) usando SUPORTE
DE ASSENTO (3) e 2 PARAFUSOS (A). Configurações de torque:
9,5 Nm / 7 lb-pés.
A Abra as FERRAGENS PARA ETAPA 2.
B Puxe cuidadosamente os CABOS (4) através da HASTE DIREITA
DO CONSOLE (6) usando o FIO DE CHUMBO (5) localizado dentro
da HASTE DO CONSOLE (6). Descarte o fio de chumbo.
C Fixe a HASTE DIREITA DO CONSOLE (6) à ESTRUTURA
DA BICICLETA (8) usando 5 PARAFUSOS (B).
D Fixe a HASTE ESQUERDA DO CONSOLE (7) à ESTRUTURA
DA BICICLETA (8) usando 5 PARAFUSOS (B). Deixe os parafusos
frouxos até depois da etapa 3.
Nota: Aperte os parafusos uniformemente alternando
entre a frente e atrás até que estejam completamente
apertados.
Nota: Tenha cuidado para não comprimir nenhum fio ao fixar a haste
doconsole.
