Matrix R50 Manual

61
11
9
15
G
16
H
5 6
U30
U50
U30
U50
PORTUGUÊS

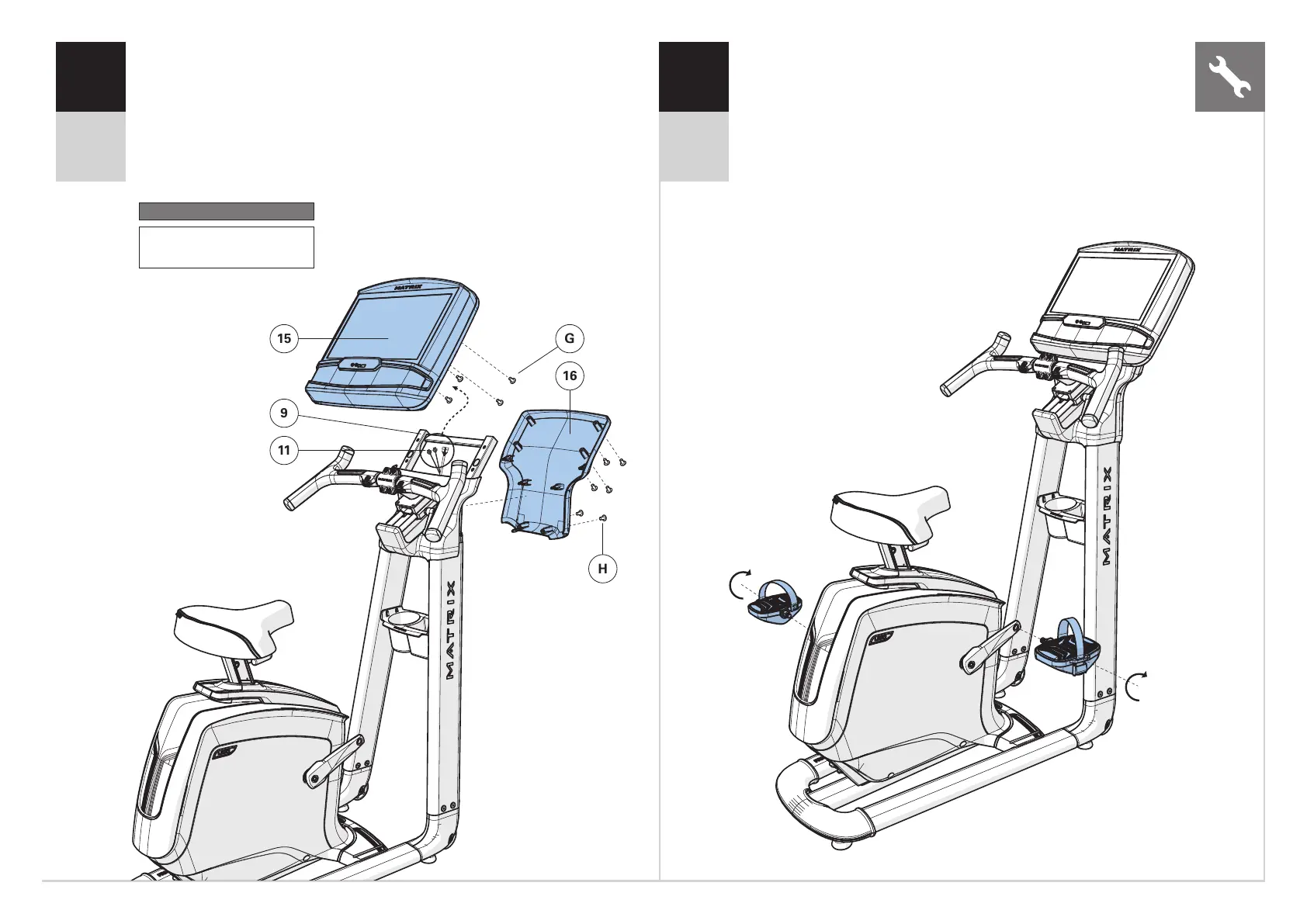

A Abra as FERRAGENS PARA ETAPA 5.
B Conecte os CABOS (11) ao CONSOLE (15) e os introduza dentro da PONTE
DO CONSOLE (9).
C Fixe o CONSOLE (15) à PONTE DO CONSOLE (9) usando 4 PARAFUSOS (G).
D Fixe a TAMPA TRASEIRA DO CONSOLE (16) ao console (15) e à PONTE DO
CONSOLE (9) usando 6 PARAFUSOS (H).
A Fixe o PEDAL DIREITO ao BRAÇO DE MANIVELA DIREITO,
apertando-o no sentido horário com a chave de boca de 13 mm /
15 mm fornecida.
B Fixe o PEDAL ESQUERDO ao braço de manivela esquerdo,
apertando-o no sentido anti-horário com a chave de boca de 13 mm /
15 mm fornecida. (NOTA: O braço de manivela esquerdo
é rosqueado invertido e, portanto, é muito importante que seja
apertado no sentido anti-horário. Apertá-lo em sentido contrário
pode danificar o pedal, o braço de manivela ou ambos.)
Ferragens para etapa 5
Descrição Qtd.
G Parafuso 4
H Parafuso 6
