67
3 4
R30
R50
R30
R50
Εξαρτήματα για Βήμα 3
Περιγραφή Ποσότητα
D
E
F
Εξαρτήματα για Βήμα 4
Περιγραφή Ποσότητα
G
H

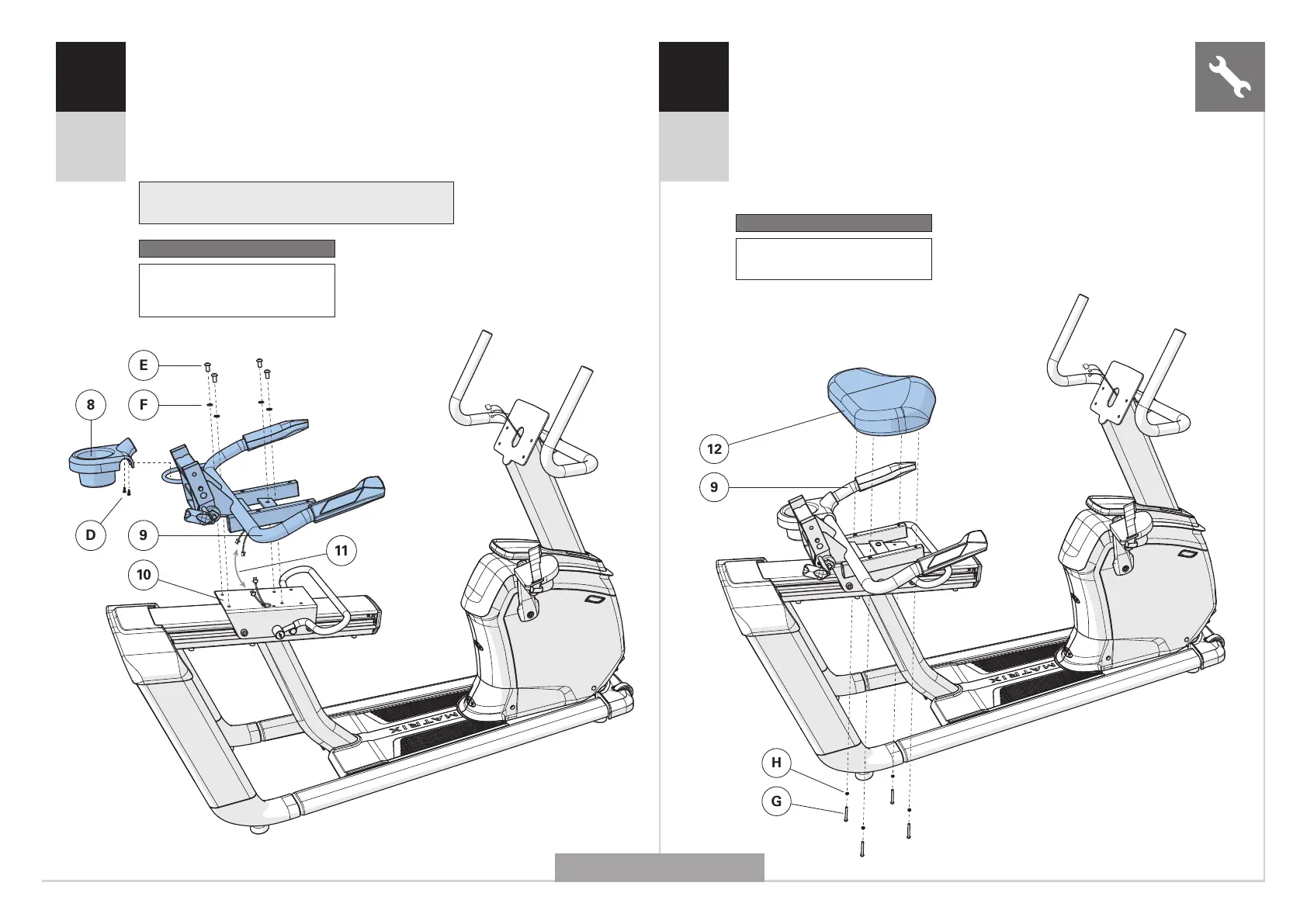

ΑΠΕΙΚΟΝΙΖΕΤΑΙ ΤΟ R50
ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.
ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (8) ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ
ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) 2 ΒΙΔΕΣ (D).
ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)
ΒΑΣΗ ΟΛΙΣΘΗΣΗΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (10) 4 ΚΟΧΛΙΕΣ (E)
4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (F). 23,1 Nm / 17 lb-ft.
ΚΑΛΩΔΙΑ (11).
ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.
ΚΑΤΩ ΜΕΡΟΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (12) ΣΥΓΚΡΟΤΗΜΑ
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9) 4 ΚΟΧΛΙΕΣ (G)
4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (H). 9,5 Nm / 7 lb-ft.
