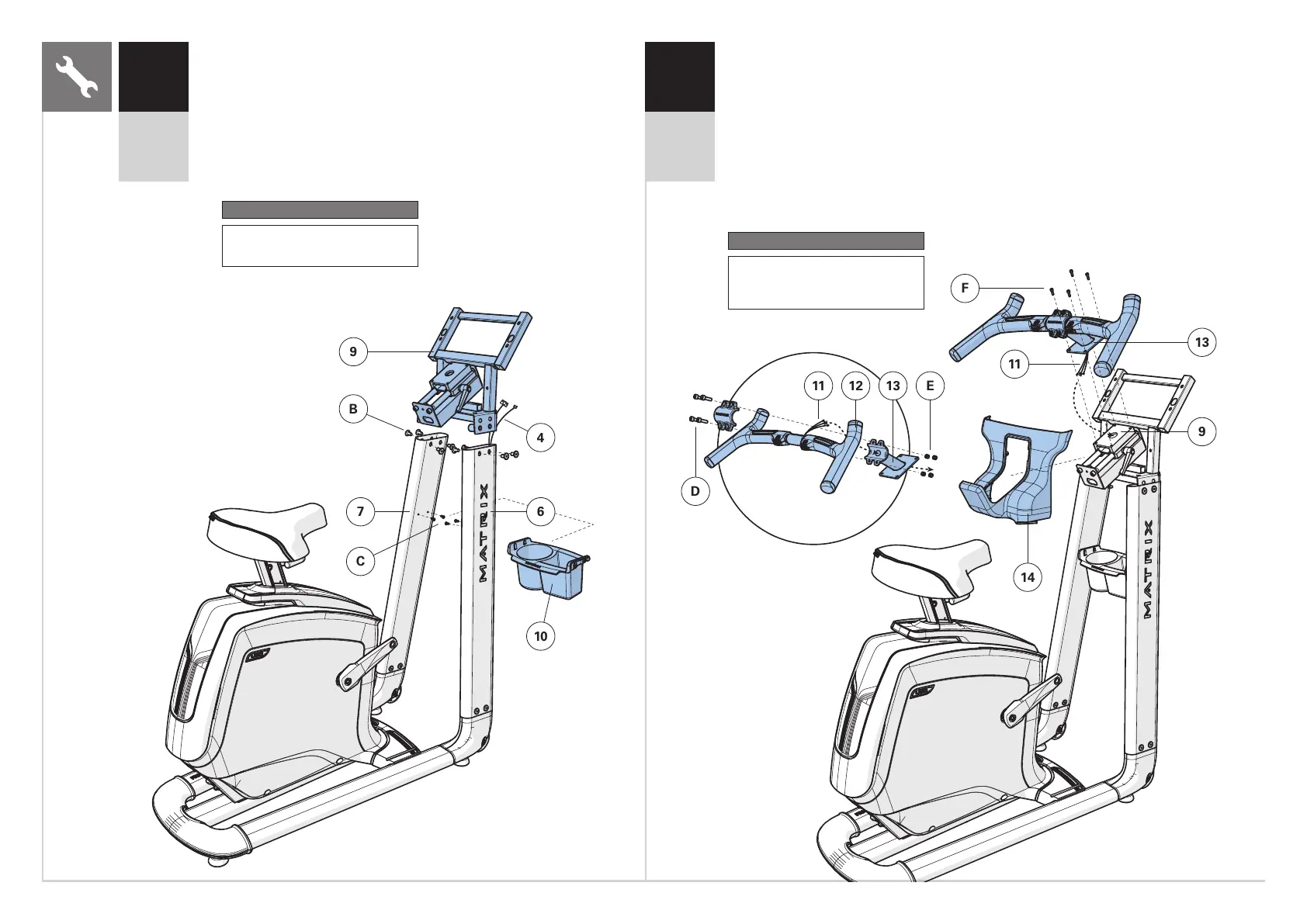

  ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.

  ΚΑΛΩΔΙΑ (4)  ΒΑΣΗ ΤΗΣ

ΚΟΝΣΟΛΑΣ (9).

  ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9)  ΙΣΤΟΥΣ ΤΗΣ

ΚΟΝΣΟΛΑΣ (6 & 7)  8 ΚΟΧΛΙΕΣ (B).

 23,1 Nm / 17 lb-ft.

  ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (10) 

ΙΣΤΟΥΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (6 & 7)  4 ΒΙΔΕΣ (C).

  ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.

  ΚΑΛΩΔΙΑ(11)  ΒΡΑΧΙΟΝΑ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ (13).

  ΧΕΙΡΟΛΑΒΗ (12)  ΒΡΑΧΙΟΝΑ ΤΗΣ ΛΑΒΗΣ (13) 

4 ΚΟΧΛΙΕΣ (D)  4 ΠΕΡΙΚΟΧΛΙΑ (E).

  ΤΟ ΚΑΛΥΜΜΑ ΤΗΣ ΒΑΣΗΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (14) .

  ΚΑΛΩΔΙΑ (11)  ΒΑΣΗΣ ΤΗΣ ΚΟΝΣΟΛΑΣ (9).

  ΒΡΑΧΙΟΝΑ ΤΗΣ ΧΕΙΡΟΛΑΒΗΣ (13)  ΒΑΣΗ ΤΗΣ ΚΟΝΣΟΛΑΣ (9)

 4 ΚΟΧΛΙΕΣ (F).

Εξαρτήματα για Βήμα 3

Περιγραφή Ποσότητα

  

C  

Εξαρτήματα για Βήμα 4

Περιγραφή Ποσότητα

D  

E  

F  
