Matrix R50 - Page 80

80
I
9
14
14
13
9
I
C
15
J
5 5
Matériel pour l'étape 5
Description Qté
C Boulon 4
I Rondelle élastique 4
J Vis 3
Matériel pour l'étape 5
Description Qté
I Boulon 6
R30 R50
FRANÇAIS

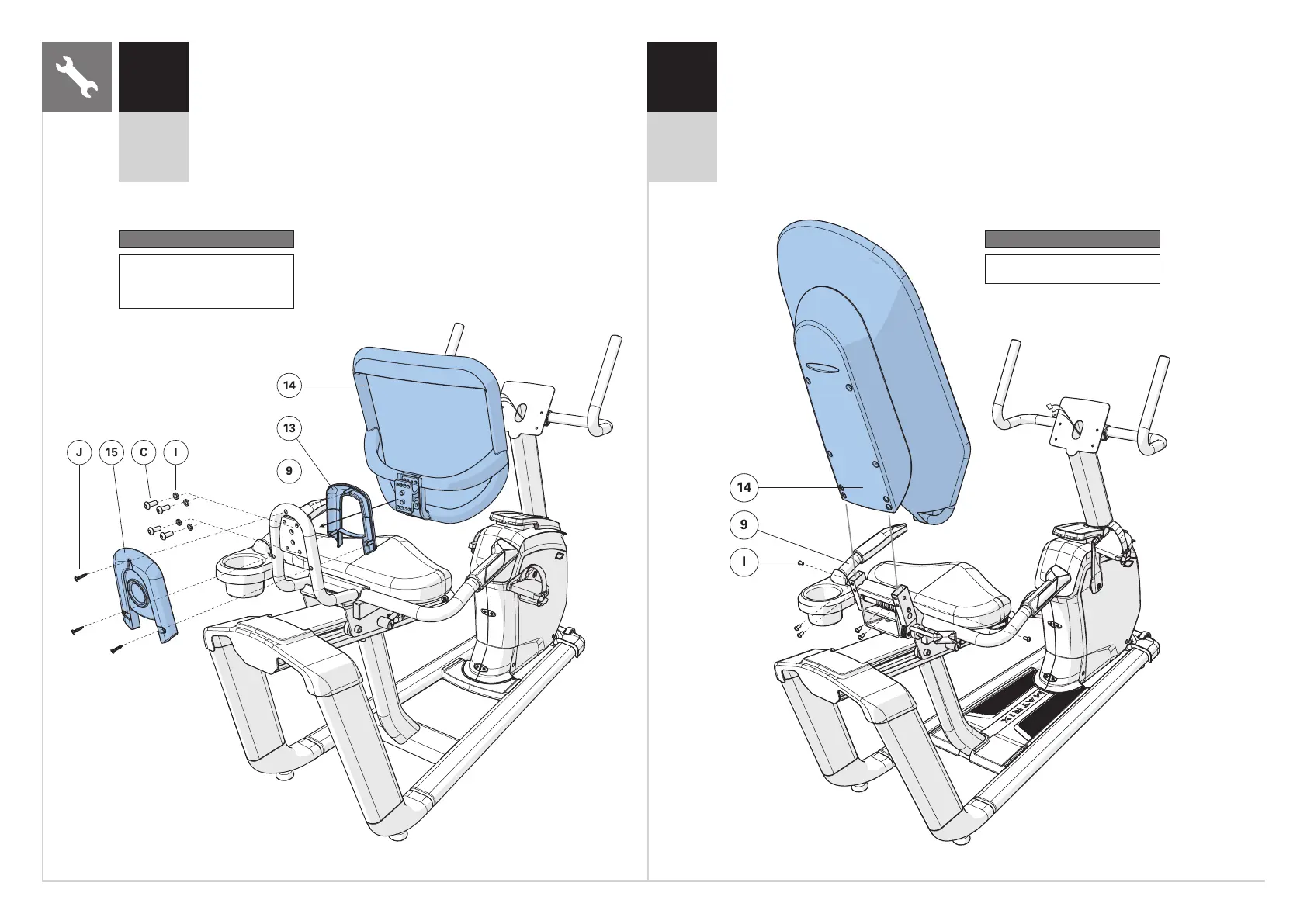

REMARQUE : Cette étape ne concerne que les modèles R30.
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
B Placez le COUVERCLE INTÉRIEUR (13) sur le DOSSIER
DESELLE EN MESH (14) et fixez le DOSSIER DE SELLE
ENMESH (14) sur le CADRE DE SELLE (9) avec 4BOULONS
(C) et4RONDELLES ÉLASTIQUES (I). Réglages du couple:
23,1Nm / 17 livres-pieds.
C Fixez le COUVERCLE EXTÉRIEUR (15) au CADRE DE SELLE (9)
et au COUVERCLE INTÉRIEUR (13) avec 3VIS (J).
REMARQUE : Cette étape ne concerne que les modèles R50.
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
B Fixez le DOSSIER DE SELLE EN MESH (14) au CADRE DE SELLE (9)
avec 6BOULONS (I). Réglages du couple: 9,5 Nm / 7 livres-pieds.
