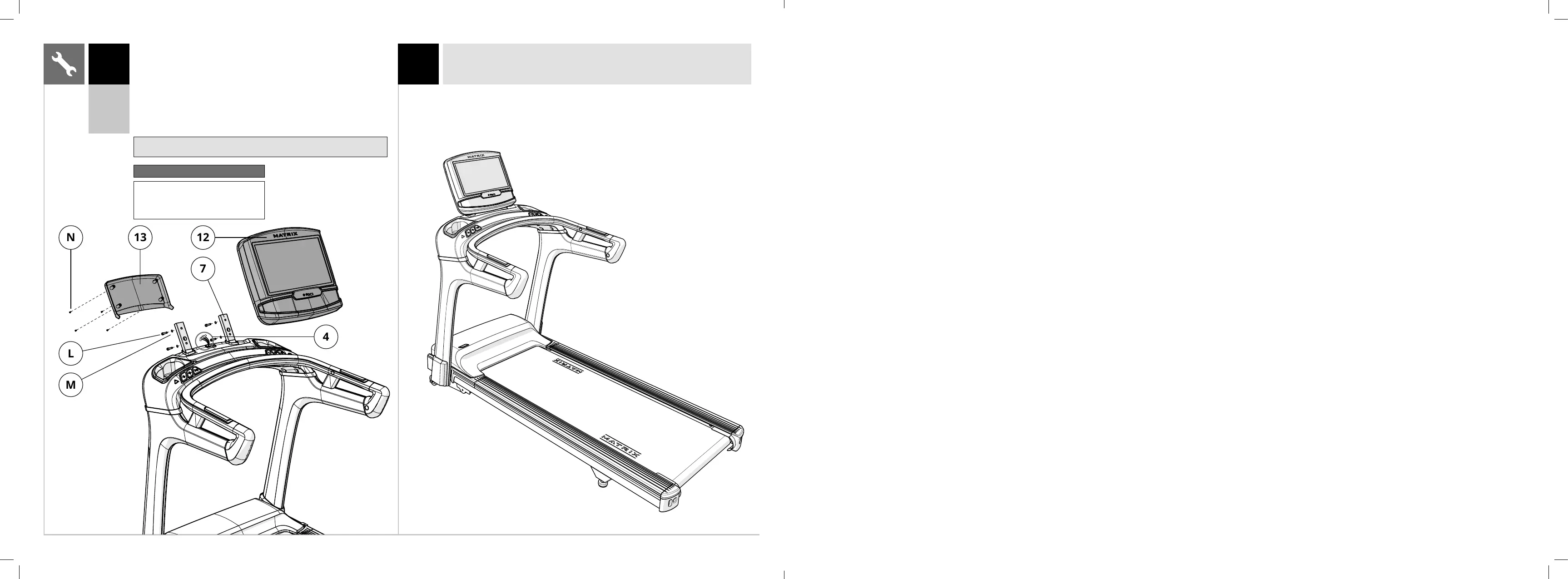

HA COMPLETADO EL MONTAJE DE LA T30 / T50 / T70 / T75
A Abra los COMPONENTES NECESARIOS PARA EL PASO 5.
B Conecte los CABLES DE LA CONSOLA (4) a la CONSOLA (12)
e introduzca suavemente el cable sobrante dentro de la BASE
DE LA CONSOLA (7).
C Acople la CONSOLA (12) a la BASE DE LA CONSOLA (7) utilizando
4 PERNOS (L) y 4 ARANDELAS PLANAS (M).
D Acople la CUBIERTA TRASERA DE LA CONSOLA (13) a la CONSOLA (12)
utilizando 4 TORNILLOS (N).
Nota: Tenga cuidado de no estrangular ningún cable al instalar la consola.
Componentes necesarios para el paso 5
Descripción Cant.
L
M
N
Perno
Arandela plana
Tornillo
4
4
4
ESPAÑOL
T30
T50
T70
T75
