Matrix VERSA Series Owner's Manual

41
C
B
A
D
1

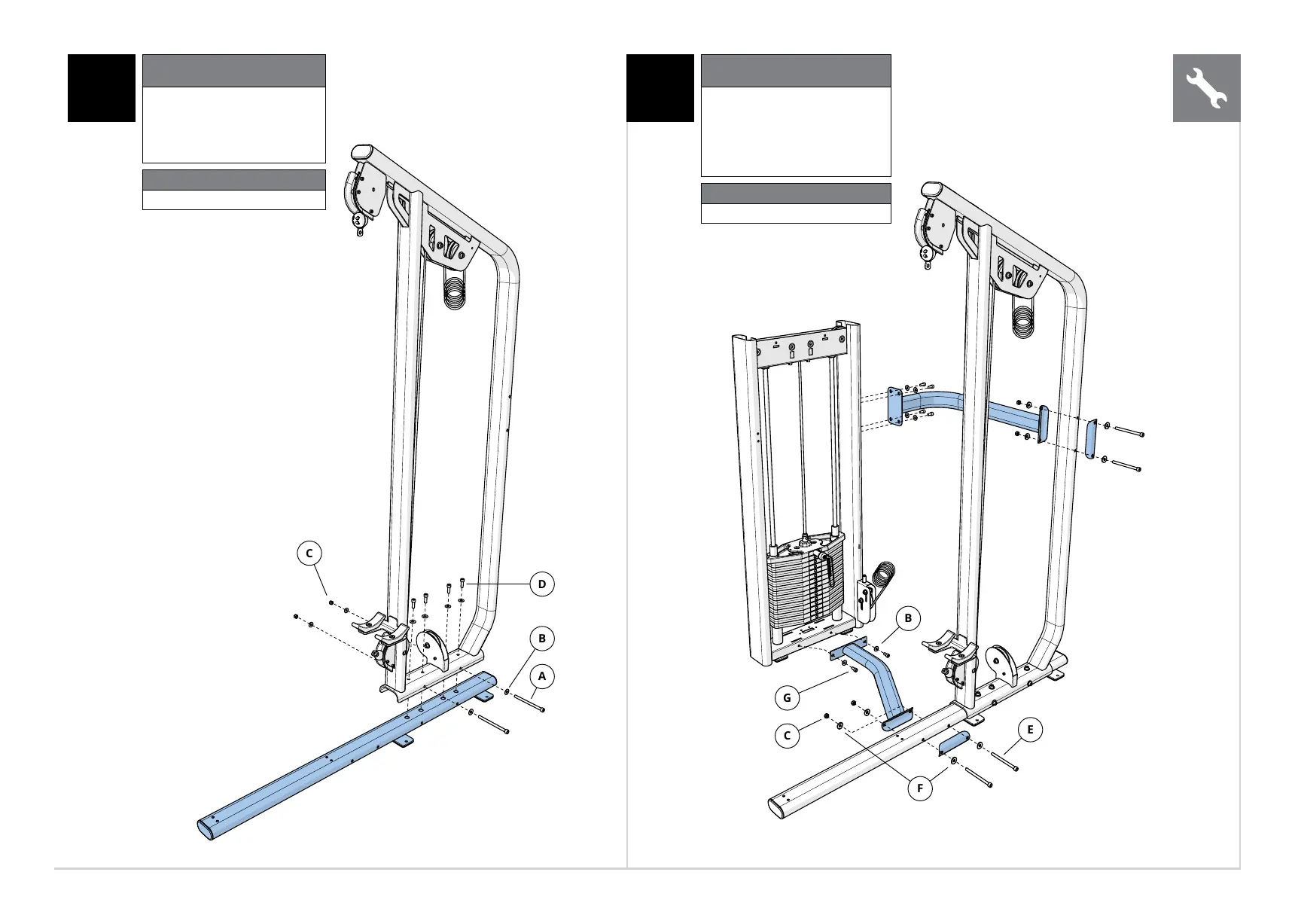

Kit de pièces de xation pour
la première étape
Description Qté
A
B
C
D
Boulon (M10x135L)
Rondelle plate (Ø10,2)
Écrou (M10)
Boulon (M10x30L)
2
8
2
4
Couple de serrage
77Nm/57pi-lb
2
E
B
F
C
G
Kit de pièces de xation pour
la deuxième étape
Description Qté
E
F
C
G
B
Boulon (M10x125L)
Rondelle en arc (Ø10,2)
Écrou (M10)
Boulon (M10x20L)
Rondelle plate (Ø10,2)
4
8
4
6
6
Couple de serrage
77Nm/57pi-lb
Ne serrez pas complètement les connecteurs de
cadre tant que le montage n'est pas terminé. Du
Vibra-Tite135RedGelouunproduitéquivalent
doit être utilisé sur toutes les attaches qui ne
sont pas assemblées avec des écrous nylock.
FRANÇAIS
