Monteringsvejledninger til akselklemme
BEMÆRK: Henvis til adskilte vejledninger for en kørestol
medfoldbar ramme.
Montering af klemme
Den tilpasningsdygtige SmartDrive-akselklemme er designet til
fastmontering på akselrøret til en kørestol med stiv ramme, og
samtidig give mulighed for at fastgøre/afmontere drivenheden
påen enkel måde.
Først skal man kontrollere, at man bruger den korrekte klemme
ud fra størrelsen på kørestolens baghjul. Dette kan konstateres på

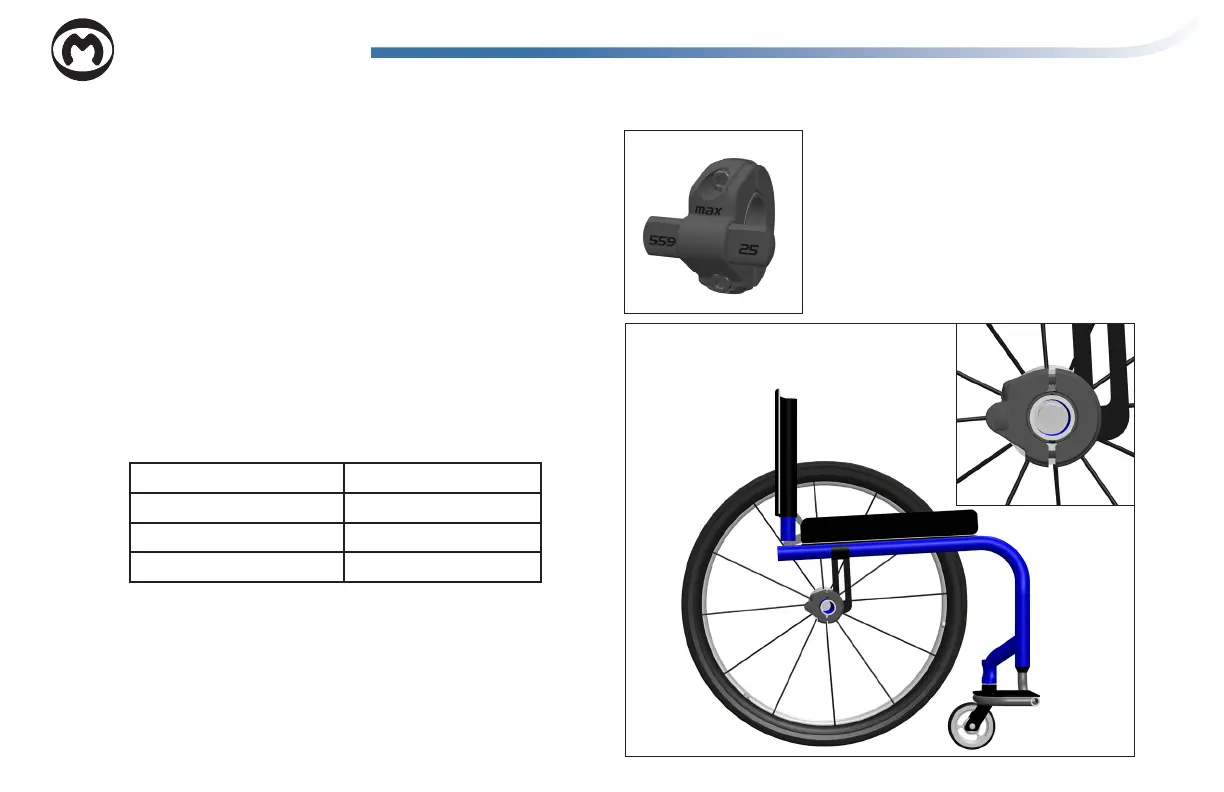

de forreste/bagerste fremspring (Fig. A). Henvis til nedenstående
oversigt for korrekt brug af klemmen:
22" (501) Hjul/dæk Brug klemme 24
24" (540) Hjul/dæk Brug klemme 24
25" (559) Hjul/dæk Brug klemme 25
26" (590) Hjul/dæk Brug klemme 26
Der ndes 2 forskellige klemmetyper, til rør i normal størrelse
[mindre end 1,4" (36 mm)] og store rør [større end 1,5" (38 mm)].
Før de medfølgende indlæg i hårdt gummi over akslens modtagerrør
for at montere rør med en mindre omkreds (se nedenstående
oversigt for størrelsesforhold). Prikker på siden af gummiindlæggene
bruges til at nde frem til rørets korrekte størrelse:
Dansk
FORSIGTIG: Klemmens for- og bagside
passer ikke sammen selv, når skruerne er
helt stramme. Som vist på nedenstående
grak (Fig. B), skal der være mellemrum
mellem de to dele. For voldsom stramning
af skruerne [mere end 4 ft-lbs (5,4 Nm)]
kan medføre, at delen går i stykker i løbet
af monteringen.
