04 - Aansluiten laadstation

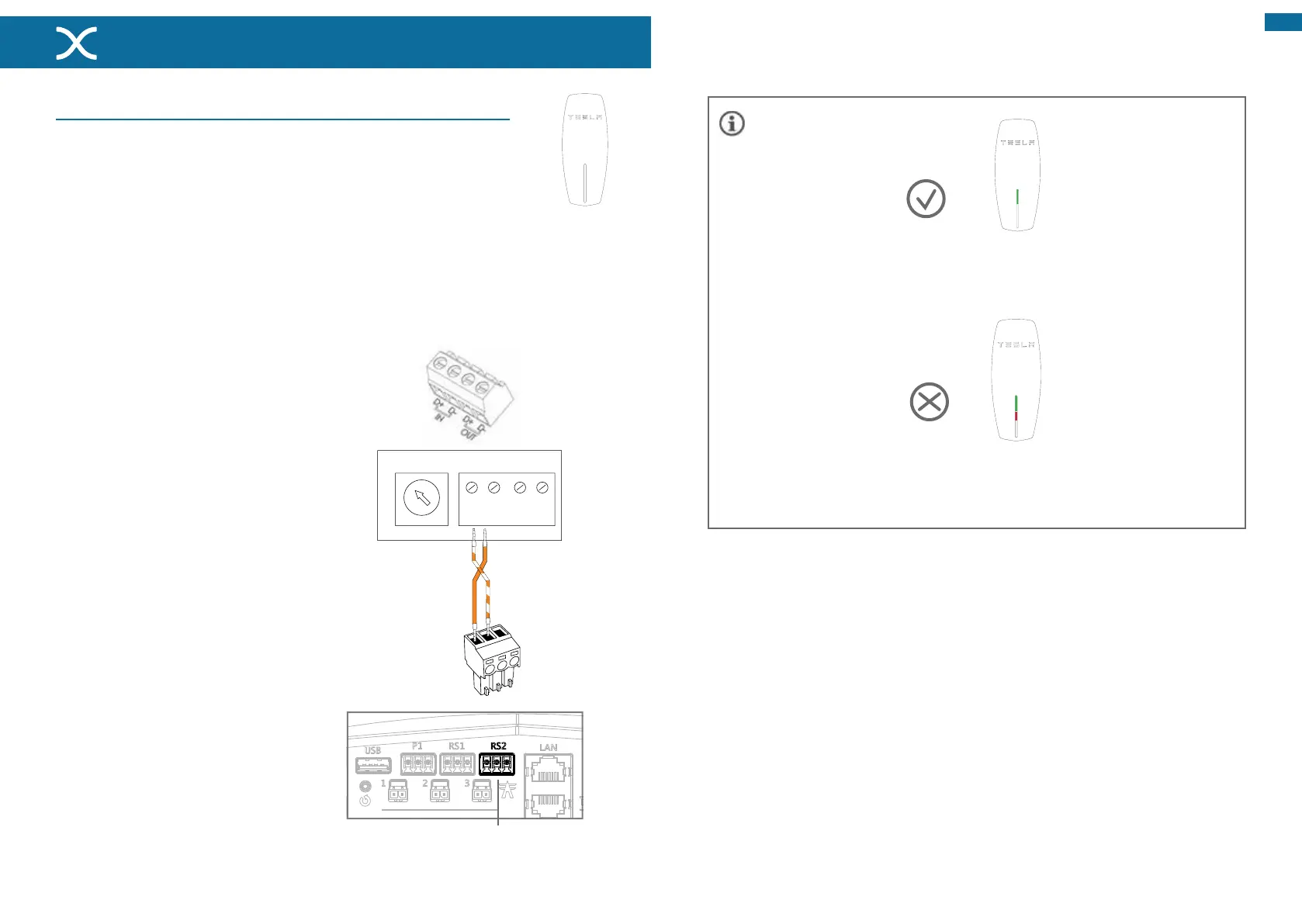

Optie4.1-Aansluiten Tesla Wall Connector
Installeer een installatieautomaat en/of aardlekautomaat voor het
laadstationophetmaximaalbeschikbarevermogen.Ziepag.11.voor
bepalingvandemaximaleafzekeringvanhetlaadstation.
Volgdeinstallatieaanwijzingenvanhetlaadstation.Dezeaanwijzingen
zijntevindenindeinstallatiehandleidingvanhetlaadstation.
A.
B.
Stel de Wall Connector in als Slave door
dedraaischakelaarinstandFtezetten.
Sluit aan de Maxemzijde de
meegeleverde groene Phoenix
connector aan op de datakabel. Er
moeten 2 draden verbonden worden:
• Sluit draad 1 (oranje-wit) aan op
poort 2
• Sluit draad 2 (oranje) aan op
poort1.
Sluit de groene Phoenix connector aan
oppoortRS2vanMaxem.
SluitdedatakabelaanopdeINpoort
van het klemmenblok van de Wall
Connector:
• Sluit draad 1 (oranje-wit) aan op
D+
• Sluitdraad2(oranje)aanopD-
Leg een geschikte UTP (CAT5 of CAT6) van de Wall Connector naar Maxem. (Om
elektromagnetische interferentie bij de RS485 verbinding te voorkomen is het
aanbevolenbijmeerdan25mafstandFTPCAT6kabeltegebruiken.Max:50m).
C.
F.
G.
E.
D.
Draaischakelaar
F
D+ D- D+ D-
In Uit
RS2 poort voor
laadstation
REVISION
TITLE:
A4
DWG NO.
SCALE:1:2 SHEET 1 OF 2
WEIGHT:
A A
B B
C C
D D
E E
F F
4
4
3
3
2
2
1
DATESIGNATURE
DO NOT SCALE DRAWING
MATERIAL:
NAME
1
DRAWN
LINEAR:
CHK'D
APPV'D
MFG
Q.A
ANGULAR:
FINISH:
TOLERANCES:
EDGES
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MILLIMETERS
SURFACE FINISH:
DEBURR AND
BREAK SHARP
Maxem5-R4
1
2
3
Bovenste LED brand groen; de Wall Connector is
gereedomteladen.
Correcte LED
indicatie
Zie installatiehandleiding Tesla Wall Connector voor meer informatie
Bovenste LED brandt groen, middelste LED knippert
4xrood;deWallConnectorisingesteldopSlave,maar
heeftgeencommunicatiemetMaxem.
Incorrecte
LED indicatie
