maxem HOME Maxem 5 User Manual

52 53
DE
01 - Voorbereidingen vooraf

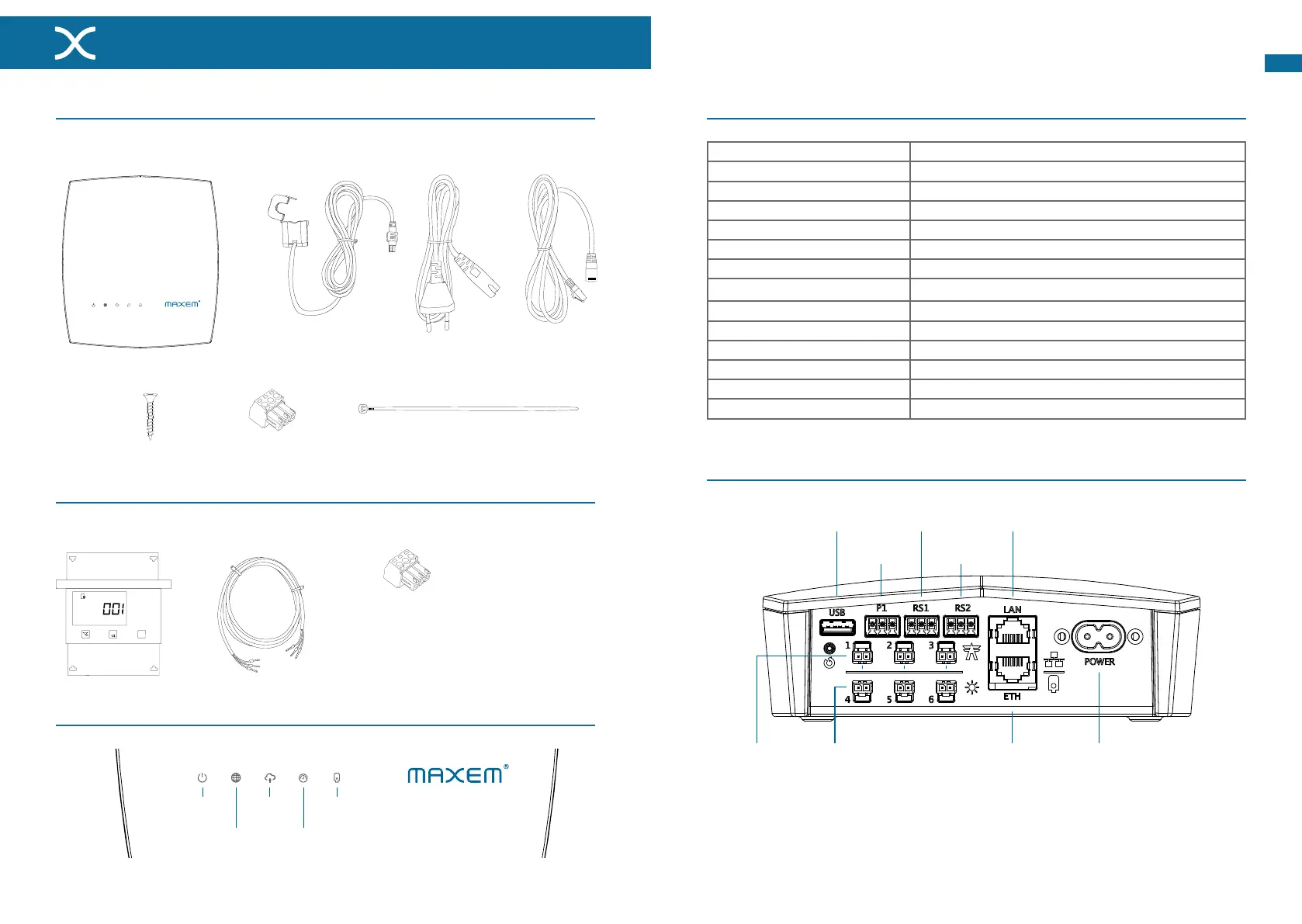

Inhalt der Box
MIDStromzählerErweiterung
Maxem einschließlich Montageplatte 6 x Stromwandler
RS485 Kabel
Netzwerkkabel
Stromkabel
4x Schrauben 3x20
1xPhoenix-Stecker
Produktspezikationen
2x Kabelbinder
SET
OK
1 2 3
MIDStromzähler
DenitionderLEDKennzeichen
Ein/Aus
Internet
Daten-
verbindung
Strommessung
Ladestation
1xPhoenix-Stecker
Technische Angaben
Abmessungen 184 mm (L) x 167 mm (B) x 55 mm (H)
Gewicht 700g
Betriebstemperatur 10°C bis 35°C
Lagertemperatur 0°C bis 60°C
MaximaleLuftfeuchtigkeit 80%
Schutzklasse II (doppelt isoliert)
Dichtung IP20
Arbeitshöhe 0bis2.000m
EMV EN61326-1(2013),EN61000-3-2,61000-3-3
Sicherheit EN61010-1(2010),EN61010-2-30(2010)
Störfestigkeit EN 61326-1 (2013)
Überspannungskategorie 300V/CAT III
Eingangsleistung 110-240V.50/60Hz.Maximum2,75W
Stromwandler Biszu50A
P1
Anschluss
EthernetAnschlusszur
Ladestation
EthernetAnschlusszum
Internetrouter
230V
Stromversorgung
Stromwandler
Solaranlage
Multifunktionaler
USB-Anschluss
Stromwandler
Netzanschluss
RS485
Anschluss 1
RS485
Anschluss 2
REVISION
TITLE:
A4
DWG NO.
SCALE:1:2 SHEET 1 OF 2
WEIGHT:
A A
B B
C C
D D
E E
F F
4
4
3
3
2
2
1
DATESIGNATURE
DO NOT SCALE DRAWING
MATERIAL:
NAME
1
DRAWN
LINEAR:
CHK'D
APPV'D
MFG
Q.A
ANGULAR:
FINISH:
TOLERANCES:
EDGES
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MILLIMETERS
SURFACE FINISH:
DEBURR AND
BREAK SHARP
Maxem5-R4
DenitionderEin-/Ausgänge
