Maximum MDA-110 - Page 29

3
③
③③

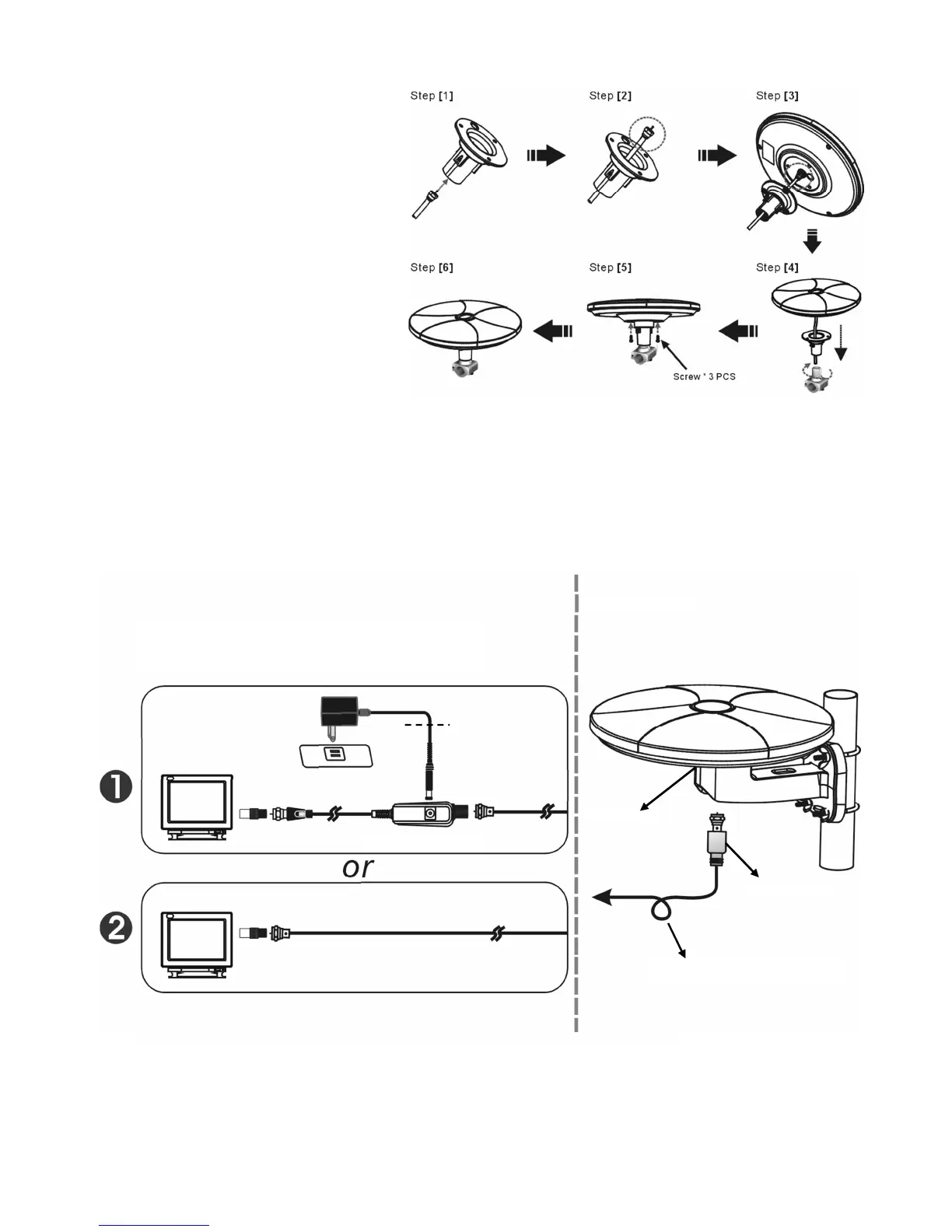

③. Montering på båt
(1) Ta ut koaxialkabeln och
antennfoten.
(2) Dra koaxialkabeln genom
antennfoten.
(3) Anslut koaxialkabeln till
antennen.
(4) Fäst antennfoten på
båtmonteringssatsen (kan
erhållas av
båttillbehörsleverantörer).
(5) Placera antennen på
antennfoten och fäst med
skruvar (tre stycken).
(6) Slutför installationen
※
※※
※ Observera:
Båtmonteringssatser för antenn
kan variera, kontrollera med din
lokala återförsäljare
※
※※
※ Observera: Storleken på gängan i den här antennfoten är 1” - 14 UNC, kontrollera med
återförsäljaren för passande satser
Antennanslutning:
Warning: Maximalt direkt inmatning är 5 volt (överbelastning förstör antennen).
Observera: Vit linje på nätdelens strömsladd indikerar ”+”.
DC IN
(12~24
V
)
Koaxialkabel (3 M)
Vattenavledande ögla
(rekommenderas)
Inomhus
Utomhus
Strömmatare
(AC 230V
in)
Strömförsörjning via strömadapter
Strömförsörjning via digitalbox eller digital-TV
Digitalbox eller digital-TV
Gummihölje
Skruv
Koaxialkabel (3 M)
Digitalbox eller digital-TV
Batteri
(12-24V)
Power Inserter (3 M)
