Page 18

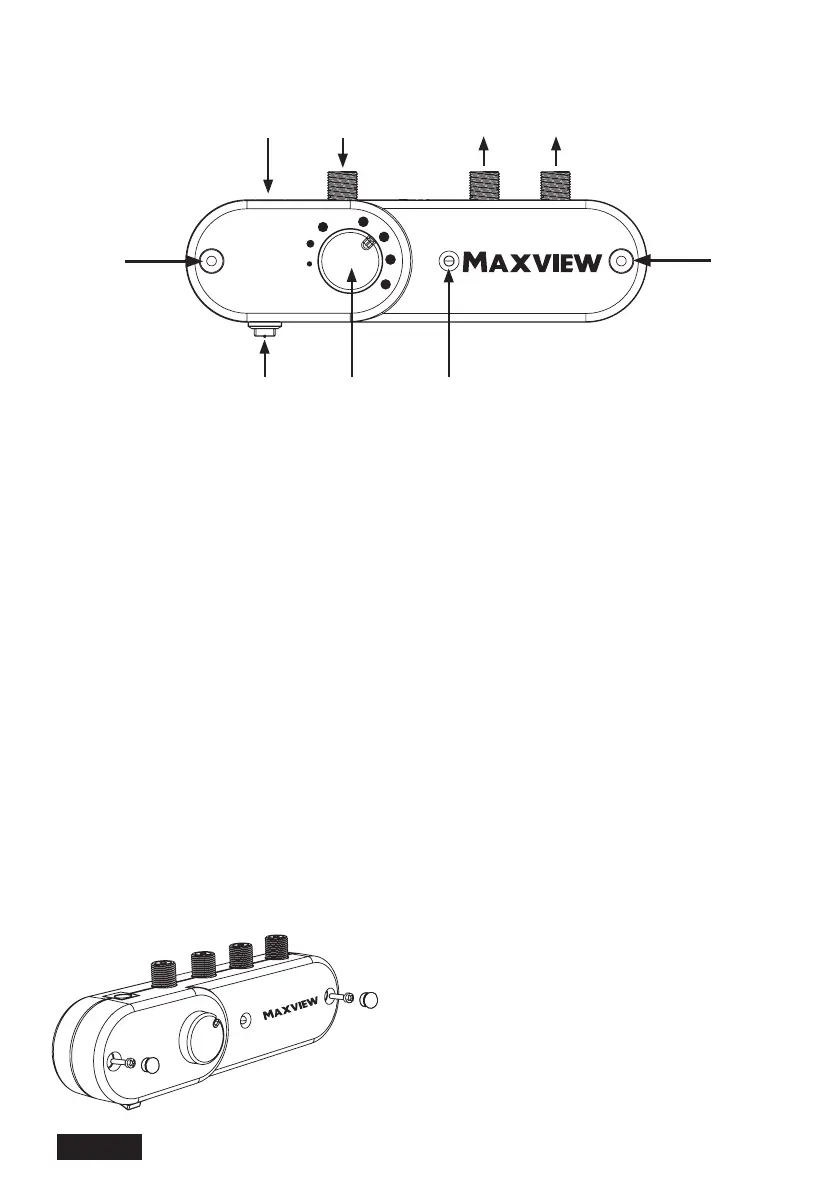

Inbetriebnahme und Bedienung
A. 12/24V Anschlussbuchse
B. An/Aus Schalter
C. Öffnungen für Wandbefestigung
D. Antennen-Eingang
E. TV/Radio Ausgang 1
F. TV/Radio Ausgang 2
G. Signalkontroll-Regler
H. LED
Aansluiten & eigenschappen
A. 12/24 V voltage input
B. Aan/uit-knop (netschakelaar)
C. Opening om het aan de
D. Muur te bevestigen Antenne-invoer
E. TV/radio-output 1
F. TV/radio-output 2
G. Sterkteknop
H. LED-lampje
Méthodes d’alimentation
- 12/24V DC*
- 12/24V DC PSU Output (230V PSU)
* Fused Power-kabel meegeleverd voor 12/24V-bedrading.
Bedienung des regalbaren Signalverstärkers/Variabele signaalversterker gebruiken
Bedienung
1. Verstärker mit der 12/24 V Stromquelle verbinden.
Verstärker einschalten, wenn die rote LED (H) leuchtet
ist der Verstärker betriebsbereit.
2. Signalkontroll-Regler (G) im Uhrzeigersinn drehen um
die Verstärkung zu erhöhen.
Stromquellen
- 12/24V
- 12/24/230V Netztrafo je nach Ausführung
*12/24V Anschlusskabel mit Sicherung im Lieferumfang
enthalten.
O I
OUT OUT
IN
12/24V
A*
D
E F
B
G H
C
C
Gebruik
1. Schuif de netschakelaar naar rechts. Het LED-lampje
moet dan aan staan.
2. Draai de sterkteknop met de klok mee om het signaal
te versterken.
Montage-Option/Montage optie
Der Verstärker kann an senkrechten Flächen mit den
beiden mitgelieferten Schrauben befestigt werden.
Achtung:
Bevor Sie die Schrauben eindrehen, vergewissern Sie sich
bitte das keine Stromleitung an dieser Stelle verläuft.
Kan met behulp van de 2 bijgeleverde schroeven aan
voertuigstellingen of zijpanelen worden gemonteerd.
Notitie:
Controleer voor het boren altijd op verborgen elektrische
draden of loodgieterswerk.
