Maxview Omnimax Pro B2344 - Signal Booster Usage and Setup; Booster Connections and Features; Booster Operation; Booster Power Options

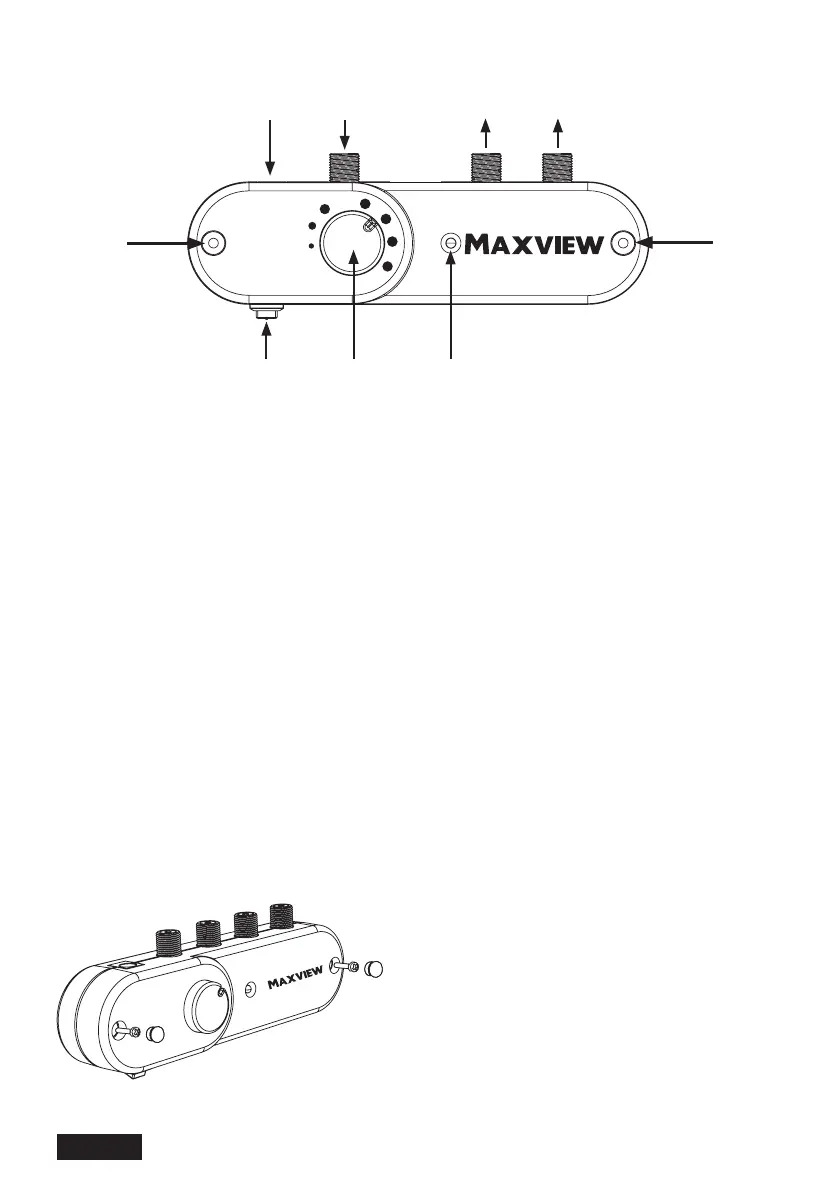

Connections & features
A. 12/24V power input
B. On/off power switch
C. Wall fixing hole
D. Antenna input
E. TV/Radio output 1
F. TV/Radio output 2
G. Gain control knob
H. LED power indicator
Connexions et caractéristique
A. Tension d’entrée 12/24V
B. Interrupteur de marche/arrêt
C. rou de fixation au mur
D. Entrée d’antenne
E. Sortie 1 TV/Radio
F. Sortie 2 TV/Radio
G.Molette de commande de gain
H. Indicateur de puissance à LED
Méthodes d’alimentation
- 12/24V DC*
- 12/24V DC PSU Output (230V PSU)
* Câble d’alimentation à fusible inclus pour le câblage 12/24V.
Page 8
Using Variable Signal Booster/Utilisation de l’Amplificateur de signal
Operation
1. Slide power switch to the right. The LED indicator
should now be on.
2. Turn the gain control knob clockwise to increase
signal strength.
Power source methods
- 12/24V DC*
- 12/24V DC PSU Output (230V PSU)
* Fused Power Cable included for 12/24V wiring.
O I
OUT OUT
IN
12/24V
A*
D
E F
B
G H
C
C
Fonctionnement
1. Faire glisser l’interrupteur d’alimentation vers la
droite.L’indicateur à LED devrait maintenant être allumé.
2. Tourner la molette de commande de gain dans le sens
horaire pour augmenter la force du signal.
Mounting Option/Options de montage
Can be mounted to vehicle shelving or side panels using
the 2 screws provided.
Note:
Before drilling always check for hidden electrical wires or
plumbing.
Peut être monté sur les tablettes ou les panneaux
latéraux du véhicule à l’aide des 2 vis fournies.
Remarque:
Avant de percer, vérifiez toujours les fils électriques ou la
plomberie cachés.
