Figyelmeztetés: Ne csatlakoztasson a
kapcsokra külső feszültségforrást!
Frekvencia
Range Accuracy Resolution
10 Hz
+/-(1.0%+10)
0.001Hz
100 Hz 0.01 Hz
1 kHz 0.1Hz
10 kHz 1 Hz
100 kHz 10 Hz
1 MHz 100 Hz
Bemeneti
érzékenység
1 V RMS
Túlterhelés elleni
védelem
250 V DC / AC
RMS (maximum 15
másodpercig)
Tranzisztor hFE teszt
Funkció Leírás Teszt állapot
h
FE
A tranzisztor
áramerősítési
tényezőjét méri
(0-1000)
(Minden típus)
Bázisáram kb.
10 μA
V
CE
kb. 3 V
Kontaktos fáziskereső funkció
• Állítsa a funkciókapcsolót TEST állásba.
• Csatlakoztassa a V bemeneti aljzatba a piros
mérővezetéket.
• Érintse a mérőcsúcsot a mérendő ponthoz,
DE ÜGYELJEN ARRA, HOGY AZ UJJAI
MINDIG A MÉRŐNYÉL UJJVÉDŐI MÖGÖTT
MARADJANAK!
Ha van jelen fázis, akkor a műszer folyamatos sípoló
hangot ad és a HOLD gomb alatti lámpa pirosan ég, illetve
a kijelzőn ’1’ felirat lesz, ha pedig nincs fázis, akkor ’000’
kijelzés tapasztalható.
FONTOS!!
• Ügyeljen rá, hogy ezen méréskor MINDIG a
TEST állásban legyen a funkciókapcsoló!
Használat
• Ellenőrizze a 9 V-os elemet, majd nyomja be a
POWER gombot. Ha az elem lemerült, az
szimbólum megjelenik a kijelzőn.
• Az aljzatok melletti jelzések gyelmeztetnek,
hogy a bemenő feszültség vagy áram ne haladja
meg a jelzett értéket. Így megakadályozhatja a
belső áramkörök sérülését.
• A funkcióválasztó kapcsolót a mérés előtt
állítsa a megfelelő állásba (funkcióhoz)
• Ha a mérendő mennyiség nagyságrendjét
nem ismeri, állítsa a kapcsolót a legmagasabb
méréshatárra és onnan haladjon visszafelé,
amíg a megfelelő értéket eléri.
DC és AC feszültség mérése
• Csatlakoztassa a fekete csatlakozót a „COM”, a
piros csatlakozót a „V/ Ω /Hz” aljzatba.
• Állítsa a funkcióválasztó kapcsolót a megfelelő
V pozícióba és csatlakoztassa a tapogatókat
párhuzamosan a feszültségforrással a mérés
idejére.
Megjegyzés:
• Ha a mérendő mennyiség nagyságrendjét nem ismeri,
állítsa a kapcsolót a legmagasabb méréshatárra és
onnan haladjon visszafelé, amíg a megfelelő értéket
eléri.
• Ha csak az „1” látható a kijelzőn, az a túlterhelést jelzi.
Ilyenkor kapcsolja a funkciókapcsolót magasabb
méréshatárba.
• Ne kapcsoljon DC 1000 V / AC 750 V-nál magasabb
feszültséget a bemenetre. A kijelzés lehetséges
magasabb feszültségeken is, de ez a belső áramkörök
sérüléséhez vezethet.
• Ne érintse a nagyfeszültségű áramköröket mérés közben.

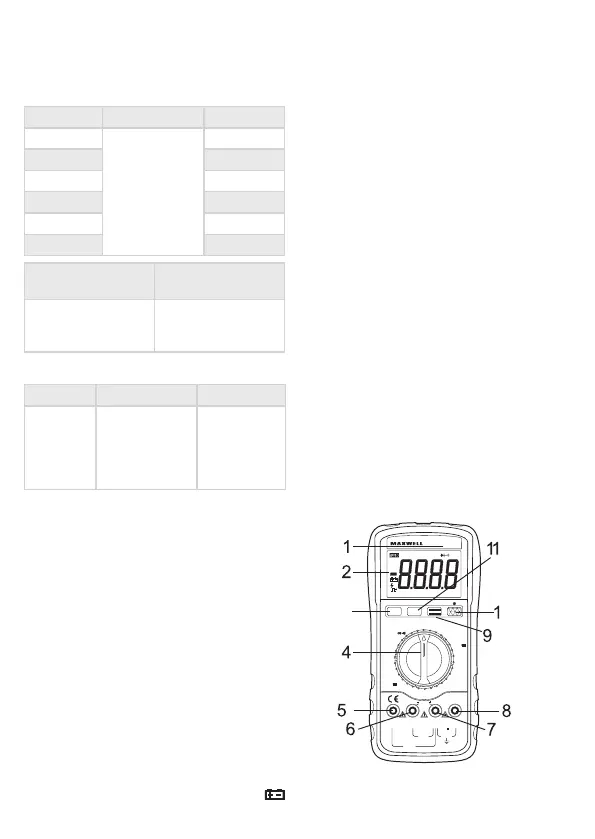

MX-25 302
AUTO
POWER
OFF
NPNE B C E
E B C E
PNP
V
V
~
A
~
V HZ
20A mA COM
A
F
hFE
20V
20V
2V
2V
200V
200V
750V
200
Ω
2kΩ
20kΩ
200kΩ
200kHz
200µF
2µF
20nF
20mA
200mA
20A
20A
200mA
20mA
TEST
2k
Hz
2MΩ
200MΩ
200mV
1000V
°C
MAX
200mA
FUS E D
MAX
1000V DC
750V AC
10 secM AX
20A
FUS E D
Ω
Ω
HOLD B/LPOWER APO
TEMP
CAT
3
10
DC
T-RMS
MAX
MIN
AC
APO
REL hFE
HOLD
LED
m
u
V
F
F
%
C
˚˚
Mk Hz
Ω
n
A
+
-
