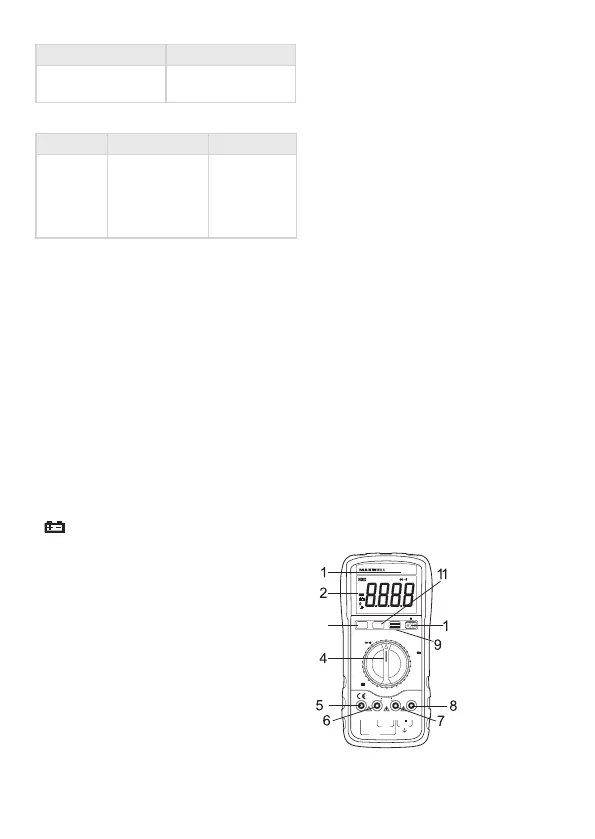

sensitibilitate 1 V RMS
Protecţie la
suprasarcină
250 V DC / AC RMS
(max 15 secunde)
Test tranzistori hFE
Funcţia Descriere Stare test
h
FE
Măsoară
factorul de
amplicare în
curent (0-1000)
(toate tipurile)
Curent de
bază aprox.
10 μA
VCE aprox. 3 V
Căutarea fazei prin contact
• Căutarea fazei prin contact
• Reglaţi selectorul de funcþii în poziţia TEST
• Conectaþi cablul de mãsurare roşu în mufa V,
Atingeţi punctul de testare, În timp aveţi grijă
să ţineţi degetele tot timpul pe partea izolată
a testerului.
Dacã faza este prezentã, vom auzi un semnal acustic,
lumina roşie de sub
tasta HOLD va lumina şi pe aşaj va apare cifra “1”.
În lipsa fazei, pe aşaj va apare “000”.
IMPORTANT!!
La aceastã mãsurare, selectorul va  mereu în
poz. TEST
Utilizare
• Vericaţi bacteria de 9V şi apăsaţi butonul
POWER.Dacă bacteria este descărcată simbulul
va apare pe ecran.
• Lângã mufe se aã inscripþionate valorile
limitã de intrare. Respectând
• aceste valori veţi proteja circuitele interne al
aparatului.
• Reglaţi selectorul de funcþii în poziţia
necesarã.
• Dacã nu cunoaşteţi valoarea de mãsurat,
începeţi mãsurarea pe un
• domeniu superior - scãzând treptat pânã la
valoarea corectã.
Măsurarea tensiunii AC/ DC
• Conectaţi cablul negru în mufa COM şi cel roşu
în mufa V/Ω/Hz
• Mutaţi selectorul în poziţia V necesară şi
conectaţi cablurile de măsurare în parallel cu
sursa de tensiune pt. măsurare.
• Notă:
• Dacã nu cunoaşteþi valoarea de mãsurat, începeţi
mãsurarea pe un
• domeniu superior - scãzând treptat pânã la valoarea
corectã.
• Simbolul 1 sau -1 denotã depãşirea domeniului reglat.
În acest caz,
• mutaţi selectorul pe un domeniu superior.
• Nu conectaţi tensiuni mai mari decăt 1000V DC/ 750V AC
la intrare. Aşarea valorilor este posibilă şi la tensiuni
mai mari dar aceasta duce la defectarea circuitelor
interne.
• Nu atingeţi circuitele de înaltă tensiune în timpul măsurării.
Măsurarea curentului AC/DC
• Conectaţi cablul de mãsurare negru în mufa
COM şi cablul roşu în
• mufa 200mA respectiv 20A - funcţie de curentul
maxim mãsurat.
• Reglaţi selectorul de funcţii în poz.
Corespunzãtoare
• Conectaţi cablurile de măsurare în serie cu
sursa de curent.
• Pentru măsurarea curentului într 200mA şi 20A
urmaţi instrucţiunile de mai sus, dar cablul roşu
să e conectat la mufa “20A”.
• Notă:
• Dacã nu cunoaşteþi valoarea de mãsurat, începeți
mãsurarea pe un
• domeniu superior - scãzând treptat pânã la valoarea
corectã.
• Simbolul 1 sau -1 denotã depãşirea domeniului reglat.
În acest caz,
• mutaţi selectorul pe un domeniu superior.
• Curentul max. de intrare este 200mA sau 20A depinde
de intrarea selectată. (timpul de măsurare 10 secunde.).
Curenturi de prea mare intensitate poate topi siguranţa
fuzibilă care trebuie schimbată. Domeniul 20A
neprotejat.
• Sarcina maximă: 200mV.
