tartozékok
• Küldő eszköz
• Fogadó eszköz
• RJ45 Kábel
• RJ11 Kábel
• Fülhallgató
• 9 V akkumlátor (2db)
• Krokodilcsipesz
• Hordtáska
Hálózati vezeték sorrend összehasonlí:
1. Helyezze az RJ45 csatlakozóval szerelt kábel egyik
végét a vevő aljaztba, másik végét a küldő eszköz
csatlakozójába.
2. Állítsa a küldő eszköz módválasztó kapcsolóját
„TEST” állásba, a „VERIFY” tesztjelző villog, azaz a
jelküldő eszköz megfelelően működik.
3. Néhány tesztsorozatot végigvárva, A LED jelzések
alapján ítélje meg van-e rövidzárlat, kábelszakadás
vagy keresztkötés.
4. A tesztelés során a “SELECT” gombbal válthatunk a
gyors és a lassú teszt szintek között.
Rövidzárlat-tesztelési funkció megszakadt
áramköre:
Állítsa a küldő eszköz funkciókapcsolóját „TEST” állásba,
és hosszan (legalább 2 mp-ig) nyomja meg a SELECT
gombot az eszközön. A „VERIFY” jelző villogásról
folyamatos világításra vált, dugja be a krokodilcsipesszel
ellátott RJ11 csatlakozót, rövidzár vizsgálat esetén
rögzítse a kábelekre a krokodilcsipeszeket. Rövidzár
esetén a küldő készülék vezeték teszt első LED-je „1”
világít, különben nem világít. A vonal ellenállása az
állapotjelzők fényerejével jelezhető: minél világosabb
a LED, annál kisebb az ellenállás; minél sötétebb a LED
fénye, annál nagyobb az ellenállás.
Telefonvezeték kereső funkció:
1. Közvetlenül dugja be az RJ11 csatlakozóval ellátott
telefonkábelt a küldő eszköz RJ11 aljzatába.
2. Állítsa a küldő funkciókapcsolóját „SCAN” állásba,
majd a „STATUS” LED jelzőfény villog, azaz a küldő
eszköz megfelelően működik.
3. Nyomja meg és tartsa lenyomva a vevő eszköz
“TESZT” gombját, használja a vevő eszköz

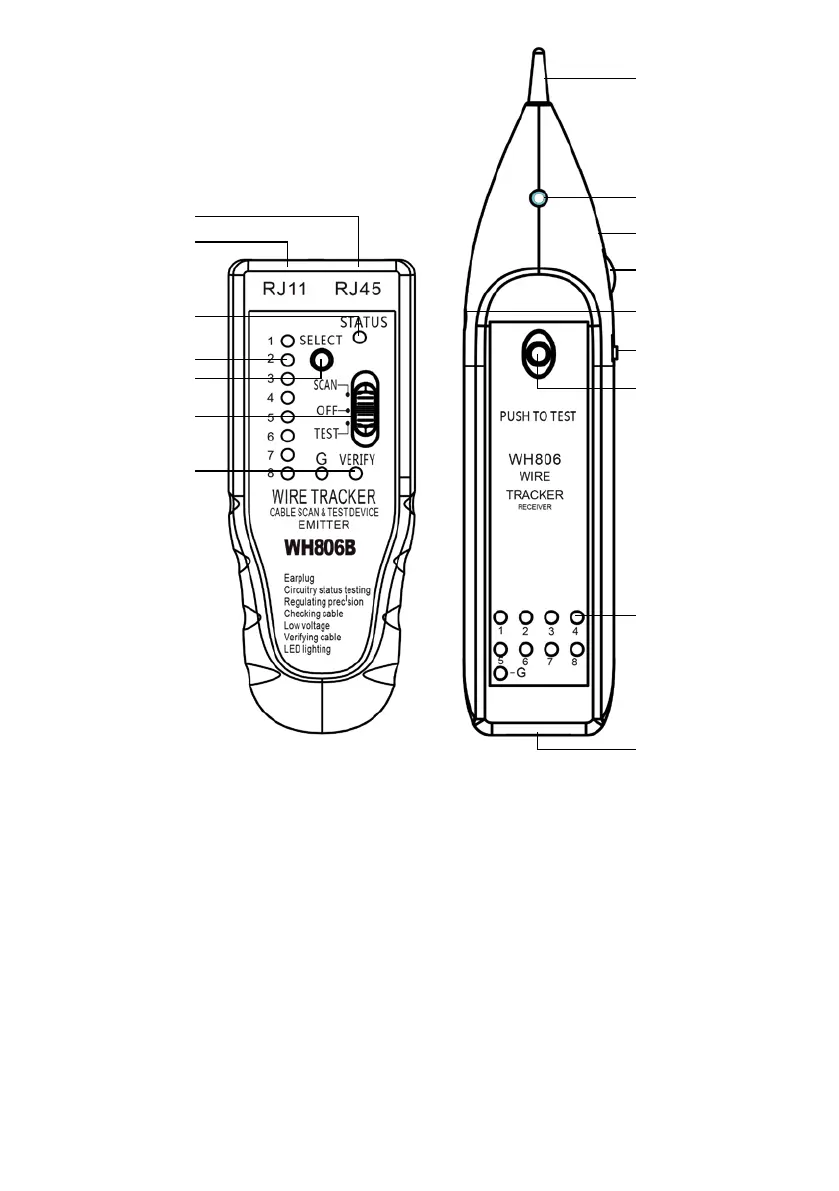

RJ45 csatlakozó
RJ45 csatlakozó
Fej
LED jelzőfény
Zseblámpa LED
Hangerő szabályozó
Zseblámpa kapcsoló
RJ11 csatlakozó
Vezeték kereső jelzés
Kábel érpár jelző
Funkcióválasztó gomb
Állapotjelző LED
Fülhallgató csatlakozó
Teszt gomb
Kábel érpár jelző
Üzemmód választás
