příslUšenství
• Vysílací zařízení
• Přijímací zařízení
• RJ45 Kabel
• RJ11 Kabel
• Slúchátko
• 9 V akkumlátor (2db)
• Krokosvorka
• Taška
Porovnání posloupnosti síťových kabelů
1. Jeden konec kabelu s konektorem RJ45 vložte do
zásuvky přijímače a druhý konec do konektoru na
odesílajícím zařízení.
2. Nastavte přepínač režimu na odesílajícím zařízení
na "TEST", kontrolka "VERIFY" bliká, což znamená, že
odesílací zařízení funguje správně.
3. Po čekání na několik zkušebních sérií zvažte podle
indikace LED, zda existuje zkrat, přerušený kabel
nebo přechod.
4. Během testování lze pomocí tlačítka "SELECT"
přepínat mezi rychlými a pomalými testovacími
úrovněmi.
Funkce testování zkratu
Nastavte přepínač funkcí na vysílači do pozice "TEST", a
dlouho (alespoň 2 sekundy) stiskněte tlačítko SELECT
na prístorji. Kontrolka "VERIFY" přepne z blikání na
neustále svícení, připojte RJ11 kabel s krokosvorkou, v
případě testu zkratu připevněte krokosvorky na kabely,
první dioda LED "1" testu řidiče vysílacího zařízení svítí,
jinak nesvítí, odpor linky lze indikovat jasem indikátorů
stavu: Čím je LED světlo světlejší, tím je menší odpor,
čímž je světlo tmavší tím je odpor větší.
Vyhledávání telefonního kabelu
1. Připojte telefonní kabel s konektorem RJ11 přímo
do konektoru RJ11 na odesílajícím zař
2. Nastavte přepínač funkcí do pozice "SCAN", pak
začne blikat "STATUS" LED, čili vysílač funguje
správně.
3. Podržte stisknuté tlačítko "teszt" na přijímači, pomocí
sondy snímače v horní části přijímacího zařízení
lokalizujte cílový kabel na druhém konci kabelu.
4. Během testování můžete stisknutím přepínače
přepínat mezi monofonním nebo dvoutónové
režimem.

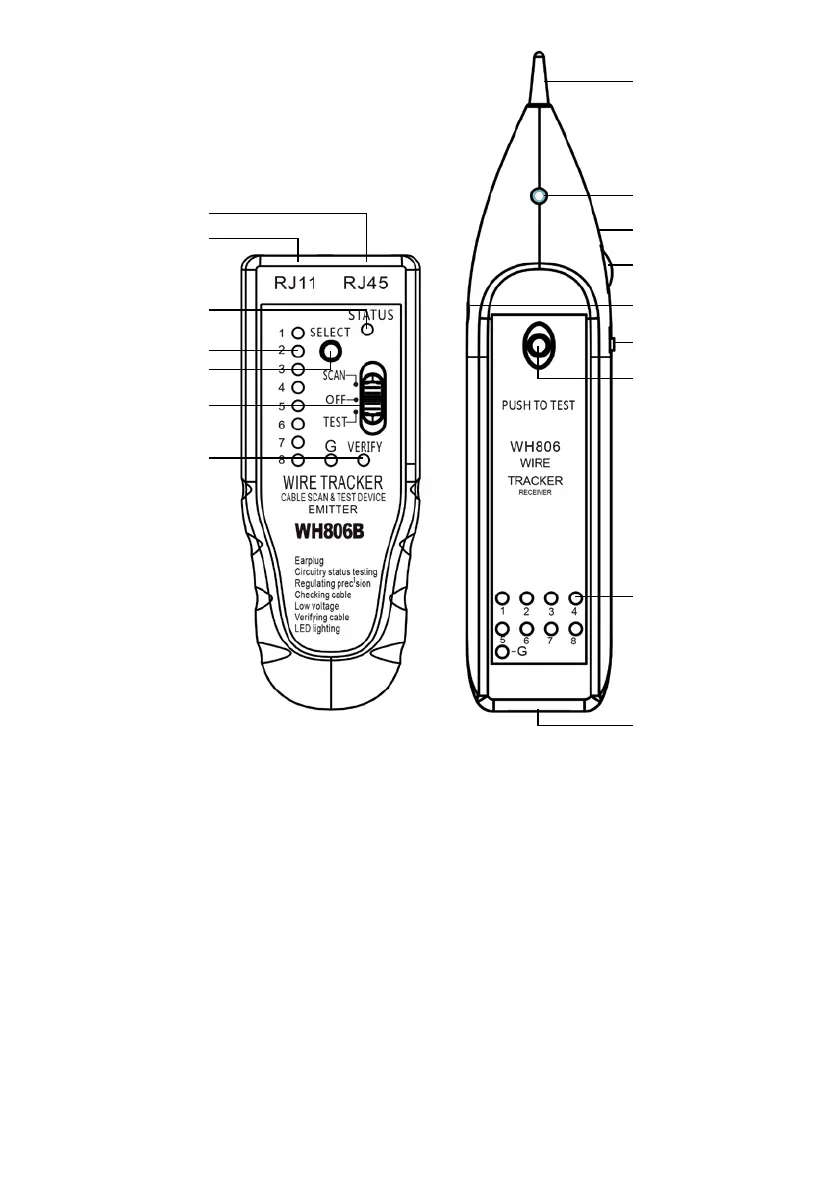

RJ45 konektor
RJ45 konektor
Hlava
Signalizační svetlo
Baterka
Nast. zvuku
Tlačítko baterie
RJ11 konektor
Signalizace vyhl. kabelu
Indikátor kabelových párů
Tlačidlo na výber funkce
LED stavu
(Jack) konektor sluchátka
Testové tlačítko
Indikátor párov káblov
Výber režimu
