Maxwell 25107 - Page 7

Használati utasítás
HU

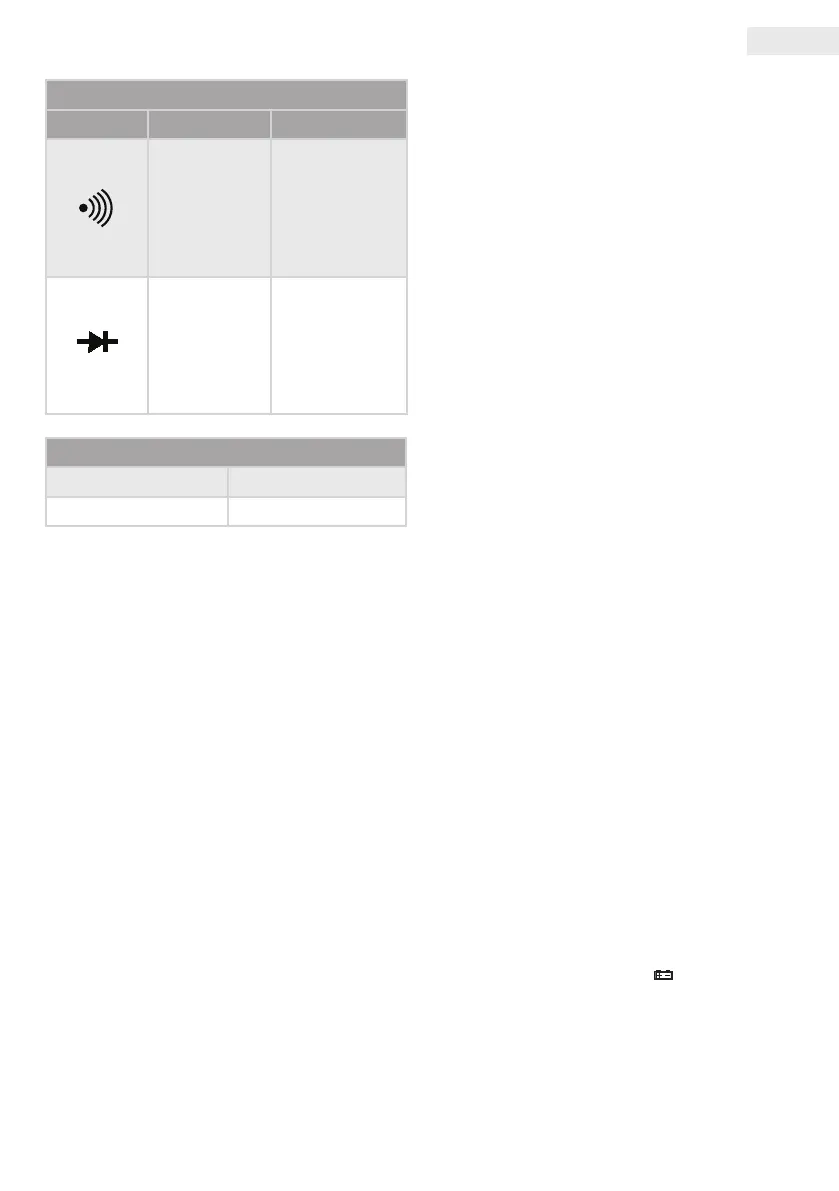

Dióda és hallható folytonossági teszt
Méréshatár Leírás Állapot
A kijelző
a dióda
körülbelüli
nyitó
feszültségét
mutatja.
Nyitó DC
feszültség
kb. 1mA DC
zárórányú
feszültsége kb.
2,8V
Beépített
csipogó
jelzi, ha az
ellenállás
kevesebb,
mint kb. 30Ω.
Nyitott
áramköri
feszültség kb.
2,8 V
Tranzisztor teszt
Kiinduló áramerősség kb. 10μA, Vce kb. 2,8V
Kijelző méréshatár 0 ~ 1000
Használat
DC Feszültség mérése (DCV)
• Állítsa a funkció kapcsolót a DCV pozícióba, és
válassza ki a megfelelő méréshatárt.
• Ha a feszültség ismeretlen, állítsa a funkció
kapcsolót a legmagasabb méréshatárra, és
kezdje meg a mérést.
• Érintse a mérőzsinór végeit a mérendő
pontokhoz.
DC Áramerősség mérése (DCA)
• Állítsa a funkció kapcsolót a DCA pozícióba, és
válassza ki a megfelelő méréshatárt.
• Ha a feszültség ismeretlen, állítsa a funkció
kapcsolót a legmagasabb méréshatárra, és
kezdje meg a mérést.
• Érintse a mérőzsinór végeit a mérendő
pontokhoz.
AC Feszültség mérése (ACV)
• Állítsa a funkció kapcsolót az ACV pozícióba,
és válassza ki a megfelelő méréshatárt.
Ha a feszültség ismeretlen, állítsa a funkció
kapcsolót a legmagasabb méréshatárra, és
kezdje meg a mérést.
• Érintse a mérőzsinór végeit a mérendő
pontokhoz.
Ellenállás mérése (Ω)
• Állítsa a funckió kapcsolót az OHM pozícióba,
és válassza ki a megfelelő méréshatárt.
• Ha a feszültség ismeretlen, állítsa a funkció
kapcsolót a legmagasabb méréshatárra, és
kezdje meg a mérést.
• Érintse a mérőzsinór végeit a mérendő
pontokhoz.
Elemteszt
• Állítsa a funkció kapcsolót 9V vagy 1,5V
pozícióba.
• Érintse a mérőzsinórt az elemhez.
Tranzisztor mérése (hFE)
• Állítsa a funkció kapcsolót a hFE pozícióba.
• Ellenőrizze, hogy a tranzisztor NPN vagy PNP
típusú-e, és helyezze el az emittert, bázist és a
kollektort az előlapon lévő megfelelő aljzatba.
Dióda és folytonossági teszt hangjelzéssel
• Állítsa a funkció kapcsolót a pozícióba.
• Csatlakoztassa a mérőzsinórt a Diódához,
áramkörbe, vagy ellenálláshoz.
karBantartás
Az Ön Digitális Multimétere egy precíziós
elektronikus készülék. Ne nyúljon hozzá az
áramköréhez.
A veszélyek elkerülése végett tartsa be az
alábbi tanácsokat:
• Soha ne csatlakoztasson több, mint 250V DC/
AC RMS-t.
• Soha ne csatlakoztasson feszültségforrást a
műszerhez Ω pozícióban!
• A műszert csakis akkor működtesse, ha az
elem fedele jól le van zárva.
• Elemet akkor cseréljen, miután a műszert
kikapcsolta, és a mérőzsinórokat eltávolította.
• Elemet akkor cseréljen, ha a jelenik meg a
kijelzőn, vagy a mérés nem pontos.
