-10-
DIBUJOS DE INSTALACIÓN (Páginas 2 y 3)
IMPORTANTE
SÍRVASE CONSERVARLO PARA QUE LO USE EL INSPECTOR ELÉCTRICO LOCAL.

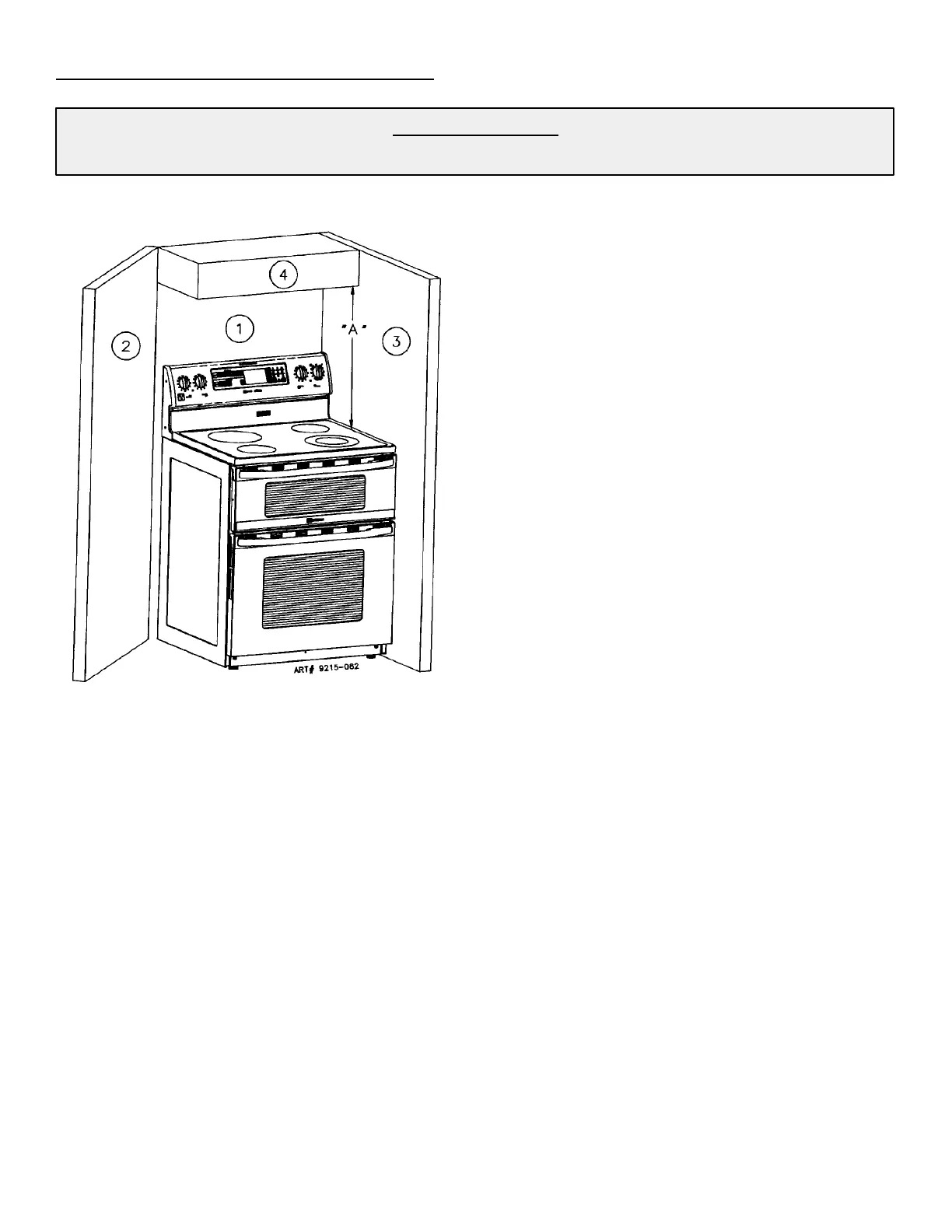

FIGURA 1
NOTA: La figura no es necesariamente representativa
de la unidad real.
“A” = 30 pulgadas (76,2 cm) espacio mínimo entre la parte
superior de la superficie de cocinar y la parte inferior de un
gabinete sin protección de madera o metal, o “A” = 24
pulgadas (61 cm) como mínimo cuando la parte inferior de
un gabinete de madera o metal esté protegido por cuando
menos un cartón grueso recubierto con una hoja de acero
que no sea menor del No. 28 MSG, una hoja de acero
inoxidable de (0,381 mm) de espesor, o una de cobre de
0,020 pulgadas (0,508 mm) de espesor.
Para eliminar el riesgo de quemaduras o incendios al
alcanzar cosas por encima de las unidades superficiales
calientes, debe evitarse el espacio de almacenamiento del
gabinete que se ubica encima de las unidades superficiales.
Si se va a proporcionar almacenamiento de gabinete, el
riesgo puede reducirse instalando una campana de estufa
que sobresalga horizontalmente cuando menos 5 pulgadas
(13 cm) de la parte inferior de los gabinetes.
FIGURA 1
1, 2, 3 - PAREDES COMBUSTIBLES DEL EDIFICIO.
4 - PARED COMBUSTIBLE DEL GABINETE.
Una estufa independiente puede instalarse adyacente a
(0² de) las paredes combustibles 1, 2 y 3.
NOTA: PARA LA INSTALACIÓN E N CANADÁ, UNA
ESTUFA INDEP E NDIENTE NO DE BE INSTALARSE MÁS
CERCA DE 12 MM DE UNA SUPERFICIE ADYACENTE.
