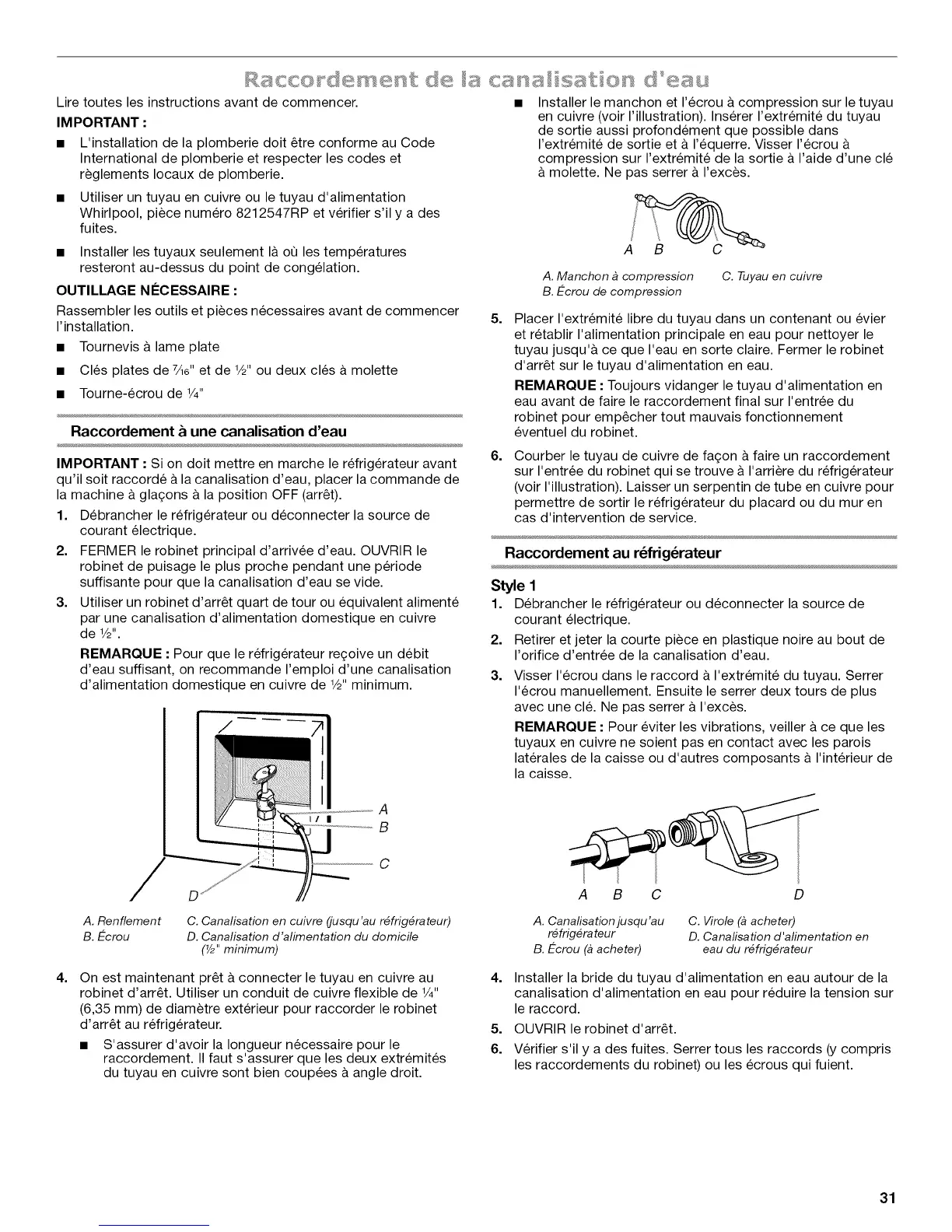

Lire toutes les instructions avant de commencer. • Installer le manchon et I'ecrou & compression sur le tuyau
IMPORTANT :
• L'installation de la plomberie doit _tre conforme au Code
International de plomberie et respecter les codes et
reglements Iocaux de plomberie.
• Utiliser un tuyau en cuivre ou le tuyau d'alimentation
Whirlpool, piece numero 8212547RP et verifier s'il y a des
fuites.
• Installer les tuyaux seulement I& oQ les temperatures
resteront au-dessus du point de congelation.
OUTILLAGE NI_CESSAIRE :
Rassembler les outils et pieces necessaires avant de commencer
I'installation.
• Tournevis a lame plate
• Cles plates de 7Ae"et de 1/2"ou deux cles a molette
• Tourne-ecrou de 1/4"
Raccordement & une canalisation d'eau
IMPORTANT : Si on doit mettre en marche le refrigerateur avant
qu'il soit raccorde & la canalisation d'eau, placer la commande de
la machine a gla£_ons a la position OFF (arr_t).
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Utiliser un robinet d'arr_t quart de tour ou equivalent alimente
par une canalisation d'alimentation domestique en cuivre
de 1/2".
REMARQUE : Pour que le refrigerateur re£_oiveun debit
d'eau suffisant, on recommande I'emploi d'une canalisation
d'alimentation domestique en cuivre de 1/2"minimum.
A
I/ II
B
C
5.
6.
en cuivre (voir I'illustration). Inserer I'extremite du tuyau
de sortie aussi profondement que possible dans
I'extremite de sortie et & I'equerre. Visser I'ecrou &
compression sur I'extremite de la sortie a I'aide d'une cle
& molette. Ne pas serrer & I'exces.
A. Manchon _ compression
B. E-crou de compression
C. Tuyau en cuivre
Placer I'extremite libre du tuyau dans un contenant ou evier
et retablir I'alimentation principale en eau pour nettoyer le
tuyau jusqu'& ce que I'eau en sorte claire. Fermer le robinet
d'arr_t sur le tuyau d'alimentation en eau.
REMARQUE • Toujours vidanger le tuyau d'alimentation en
eau avant de faire le raccordement final sur I'entree du
robinet pour emp_cher tout mauvais fonctionnement
eventuel du robinet.
Courber le tuyau de cuivre de fa(_on & faire un raccordement
sur I'entree du robinet qui se trouve & I'arriere du refrigerateur
(voir I'illustration). Laisser un serpentin de tube en cuivre pour
permettre de sortir le refrigerateur du placard ou du mur en
cas d'intervention de service.
Raccordement au r_frig_rateur
Style 1
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Retirer et jeter la courte piece en plastique noire au bout de
I'orifice d'entree de la canalisation d'eau.
3. Visser I'ecrou dans le raccord & I'extremite du tuyau. Serrer
I'ecrou manuellement. Ensuite le serrer deux tours de plus
avec une cl& Ne pas serrer a I'exces.
REMARQUE • Pour eviter les vibrations, veiller a ce que les
tuyaux en cuivre nesoient pas en contact avec les parois
laterales de la caisse ou d'autres composants a I'interieur de
la caisse.
A B C D
A. Renflement
B. Ecrou
C. Canalisation en cuivre (jusqu'au r_frig_rateur)
D. Canalisation d'alimentation du domicile
(7/2"minimum)
A. Canafisationjusqu'au C. Virole (_ acheter)
r_frig_rateur D. Canalisation d'alimentation en
B. E-crou (_ acheter) eau du r_frig_rateur
4.
On est maintenant pr_t & connecter le tuyau en cuivre au
robinet d'arr_t. Utiliser un conduit de cuivre flexible de 1/4"
(6,35 mm) de diametre exterieur pour raccorder le robinet
d'arr_t au refrigerateur.
• S'assurer d'avoir la Iongueur necessaire pour le
raccordement. II faut s'assurer que les deux extremites
du tuyau en cuivre sont bien coupees a angle droit.
4. Installer la bride du tuyau d'alimentation en eau autour de la
canalisation d'alimentation en eau pour red@re la tension sur
le raccord.
5. OUVRIR le robinet d'arr_t.
6. Verifier s'il y a des fuites. Serrer tousles raccords (y compris
les raccordements du robinet) ou les ecrous qui fuient.
