MBL 101 E MKII - Page 31

30
unique high end audio
mbl 101 E MKII

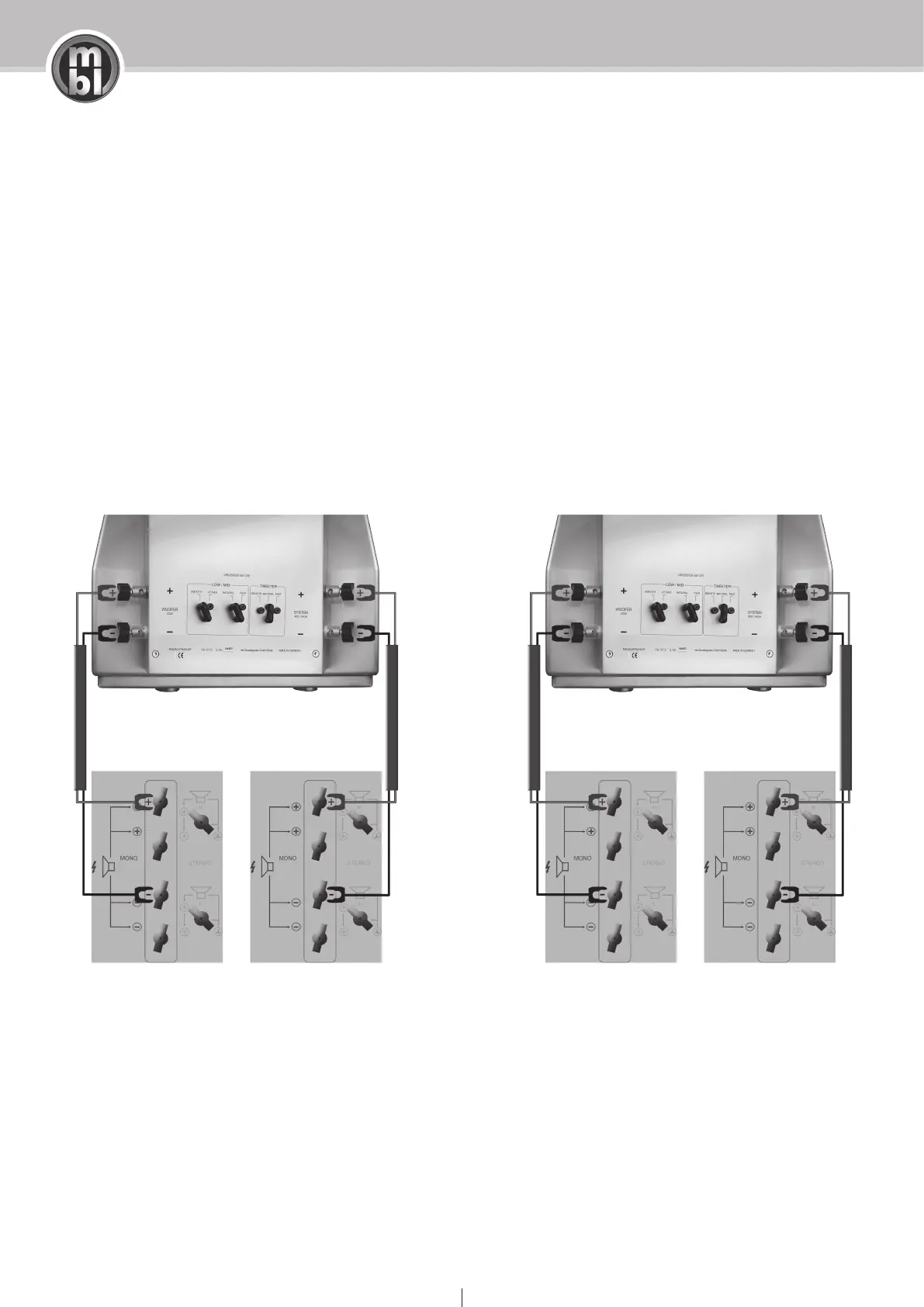

3.4 Mono Endstufe bi-amping (4 Endstufen)
Wenn Sie Ihre mbl 101 E MKII Radialstrahler mit vier Mono Endstufen betreiben möchten, verbinden Sie
SYSTEM und WOOFER separat mit der jeweiligen Endstufe. Verwenden Sie die MONO-Anschlüsse auf
der Rückseite der Endstufe. Verbinden Sie die jeweilige Minusklemme des Lautsprechers mit der ent-
sprechenden Minusklemme der jeweiligen Endstufe und die jeweilige Plusklemme des Lautsprechers
mit der entsprechenden Plusklemme der jeweiligen Endstufe.
linke Endstufe
WOOFER
linke Endstufe
SYSTEM
rechte Endstufe
WOOFER
rechte Endstufe
SYSTEM
linker Lautsprecher rechter Lautsprecher
WOOFER
-Klemmen
WOOFER
-Klemmen
SYSTEM
-Klemmen
SYSTEM
-Klemmen
