INSTRUÇÕES PARA O USO
5.
7- 7 -
3.
Modalidade e função dos manípulos, teclas e indicadores luminosos
A disposição das teclas nas guras é meramente indicativa e pode variar.
Botão piezoelétrico (GÁS). Efetua somente uma função:
1. Quando pressionado, introduz a faísca de acendimento na chama piloto.
Manípulo do termóstato (GÁS).
Efetua duas diferentes funções:
1. Introduz gás no circuito de acendimento do queimador.
2. Regulação da temperatura.
Tecla de desconexão geral (GÁS).
Pressionado, para o uxo de gás para a chama piloto.
Tecla de imissão de gás da chama piloto.
Pressionada, introduz gás no circuito de acendimento para a chama piloto.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
5
1
2
7
4 4
6
1
2
3
4
5
6
7
8
B
C
A
5
D
3
6
6

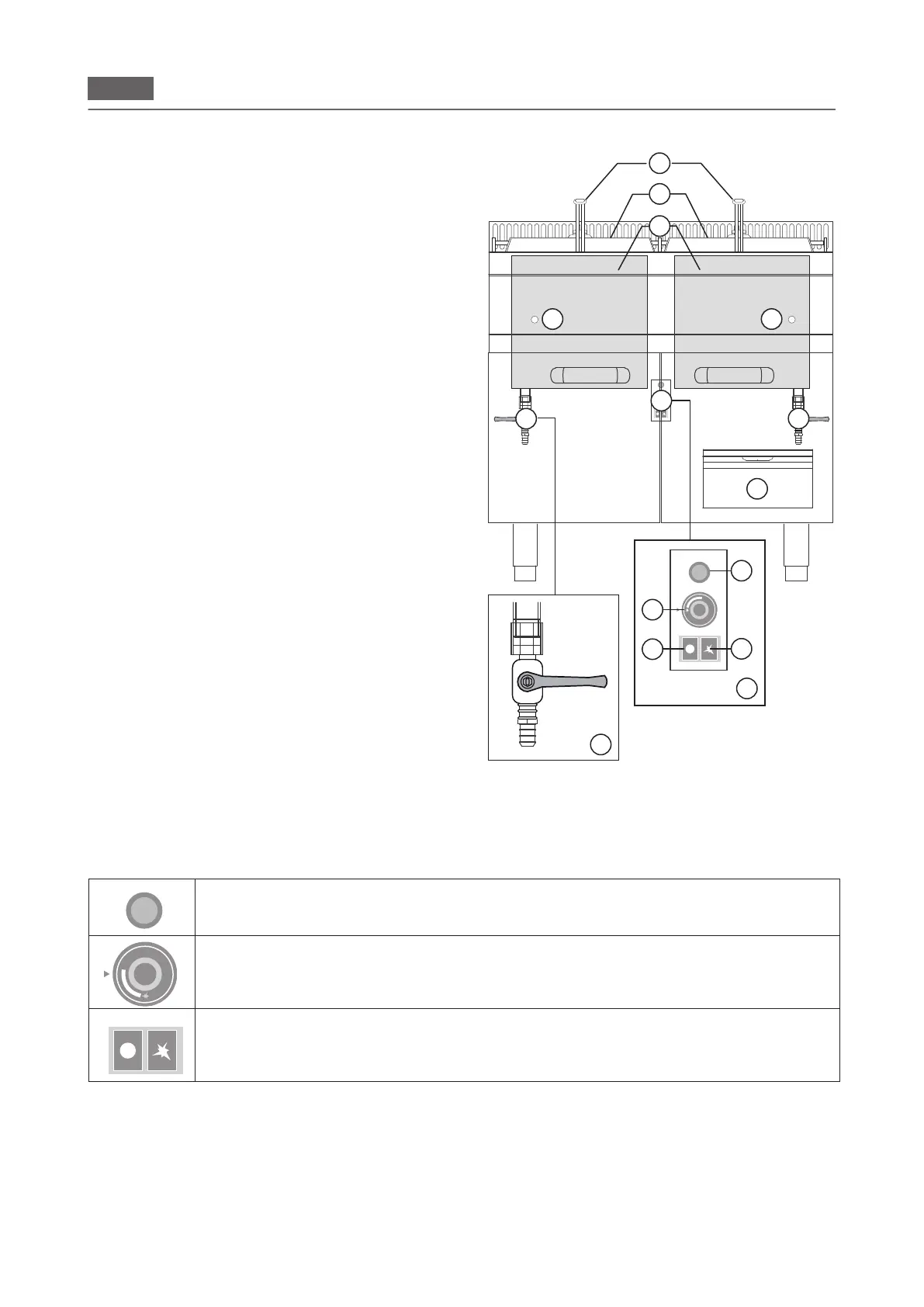

Localização dos componentes principais
A disposição das guras é meramente indicativa e pode va-
riar.
1. Tampa.
2. Cesto.
3. Vão de cozimento.
4. Fissura para o controlo da chama piloto.
5. Grupo de acendimento (ver Modalidades e fun
-
ção dos manípulos, teclas e indicadores luminosos).
6. Comporta de descarga do óleo do vão de cozi
-
mento.
7. Contentor para o recolhimento do óleo combusto.
