Top Innovations, Inc.
MONTAGE DU VAPORISATEUR À TISSU
MONTAGE DU MANCHE TÉLÉSCOPIQUE

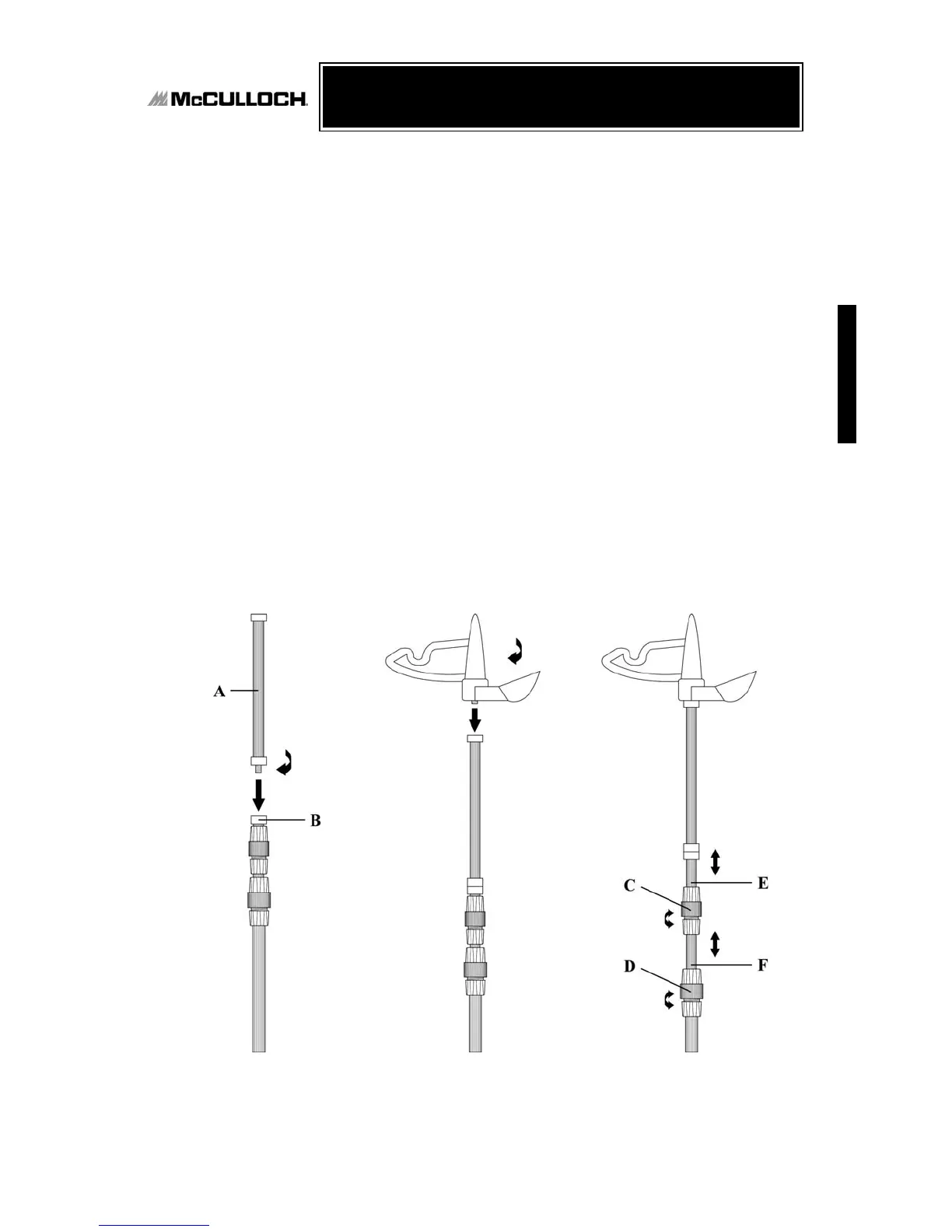

1. Vissez la Rallonge (FIGURE 1-A) sur la partie supérieure du Manche Téléscopique
(FIGURE 1-B). Tourner-la dans le sens des aiguilles d’une montre et serrez-la de manière
ferme et sure.
2. Placez l’Extrémité du Manche sur la partie supérieure de la Rallonge comme il est illustré
(FIGURE 2) et tournez-la dans le sens des aiguilles d’une montre jusqu’à ce qu’elle soit en
place de manière ferme et sure.
3. Dévissez le bouton strié supérieur (FIGURE 3-C) en le tournant dans le sens inverse des
aiguilles d’une montre. Tirez la partie supérieure du Manche Téléscopique (FIGURE 3-E)
vers le haut pour le rallonger à sa hauteur maximum. Revissez le bouton strié supérieur.
4. Dévissez le bouton strié inférieur (FIGURE 3-D) en le tournant dans le sens inverse des
aiguilles d’une montre. Tirez la partie intermédiaire du Manche Téléscopique (FIGURE
3-F) vers le haut pour le rallonger jusqu’à sa hauteur maximum. Revisser le bouton strié
inférieur.
5. Le Manche Téléscopique est maintenant tout à fait monté et a sa longueur maximale. Afin
de réduire le Manche à sa hauteur compacte, suivez les étapes 3 et 4 à l’envers.
NOTE: Le Manche Téléscopique doit être complètement déployé lors de la
vaporisation afin d’assurer l’écoulement libre de la vapeur à travers le Boyau à
Vapeur.
FIGURE 2
FIGURE 1 FIGURE 3
