MONTE EL MÁSTIL TELESCÓPICO
1. Atornille la Extensión del Mástil (FIGURA 1-A) a la sección superior del Mástil
Telescópico (FIGURA 1-B). Gire en la dirección de las manecillas del reloj hasta
que esté apretado y seguro.
2. Ponga la Parte Superior del Mástil sobre la Extensión del Mástil como mostrado
(FIGURA 2) y gire en la dirección de las manecillas del reloj hasta que esté
apretado y seguro.
3. Afloje el tirador acaballonado superior (FIGURA 3-C) girando en la dirección
contraria a las manecillas del reloj. Jale la sección superior del Mástil
Telescópico (FIGURA 3-E) hacia arriba para extenderlo a su altura completa.
Re-apriete el tirador acaballonado superior.
4. Afloje el tirador acaballonado inferior (FIGURA 3-D) girandolo en la dirección
contraria a las manecillas del reloj. Jale la sección medio del Mástil Telescópico
(FIGURA 3-F) hacia arriba para extenderlo a su altura completa. Re-apriete el
tirador acaballonado superior.
5. Ahora, el Mástil Telescópico está completamente montado y extendido. Para
reducir el Mástil a su altura compacta, invierta los pasos 3 y 4.
NOTA: El Mástil Telescópico tiene que estar completamente extendido
durante el manejo de la vaporizadora para asegurar que haya un flujo libre
de vapor a traves de la Manguera de Vapor.

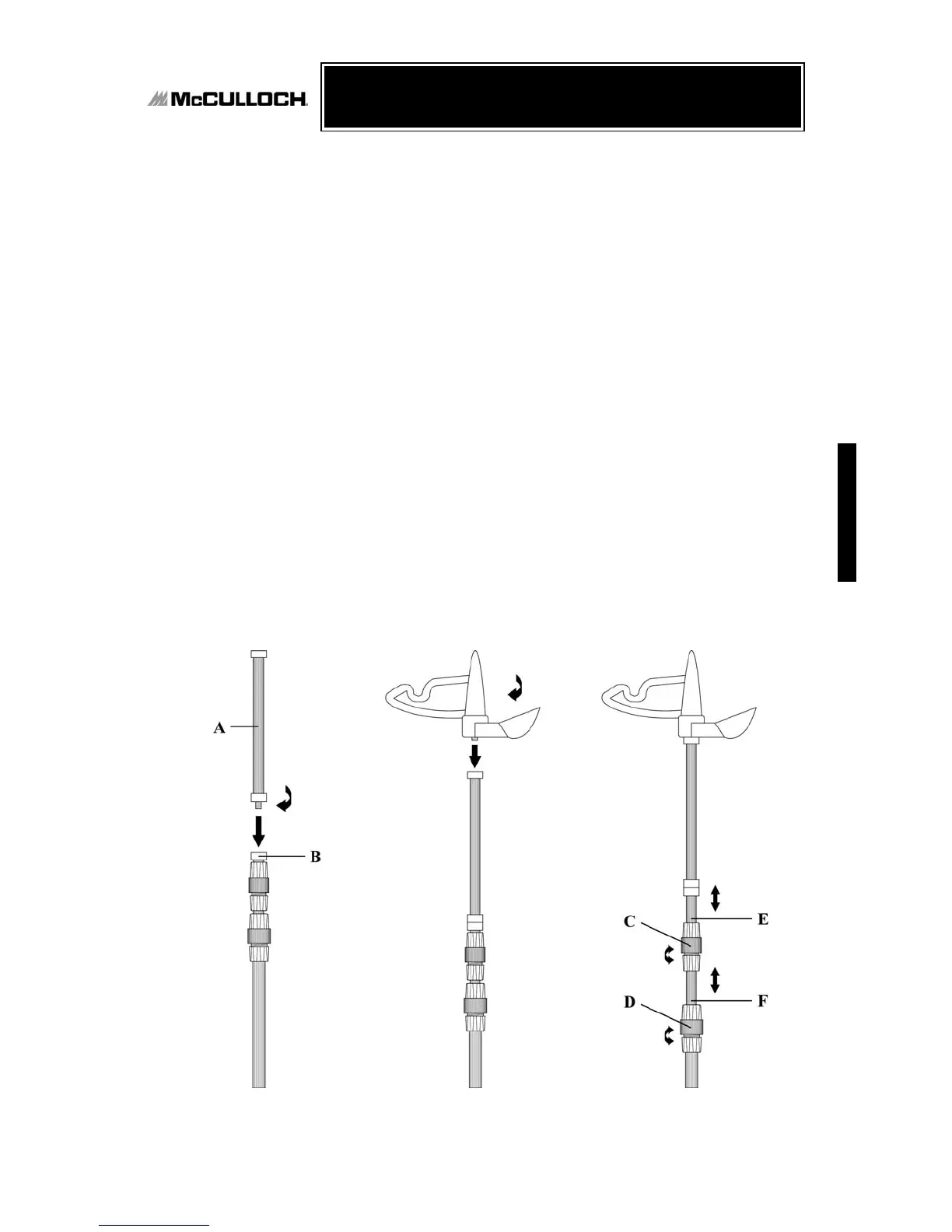

FIGURA 2
FIGURA 1 FIGURA 3
MONTANDO LA VAPORIZADOR DE TELA
