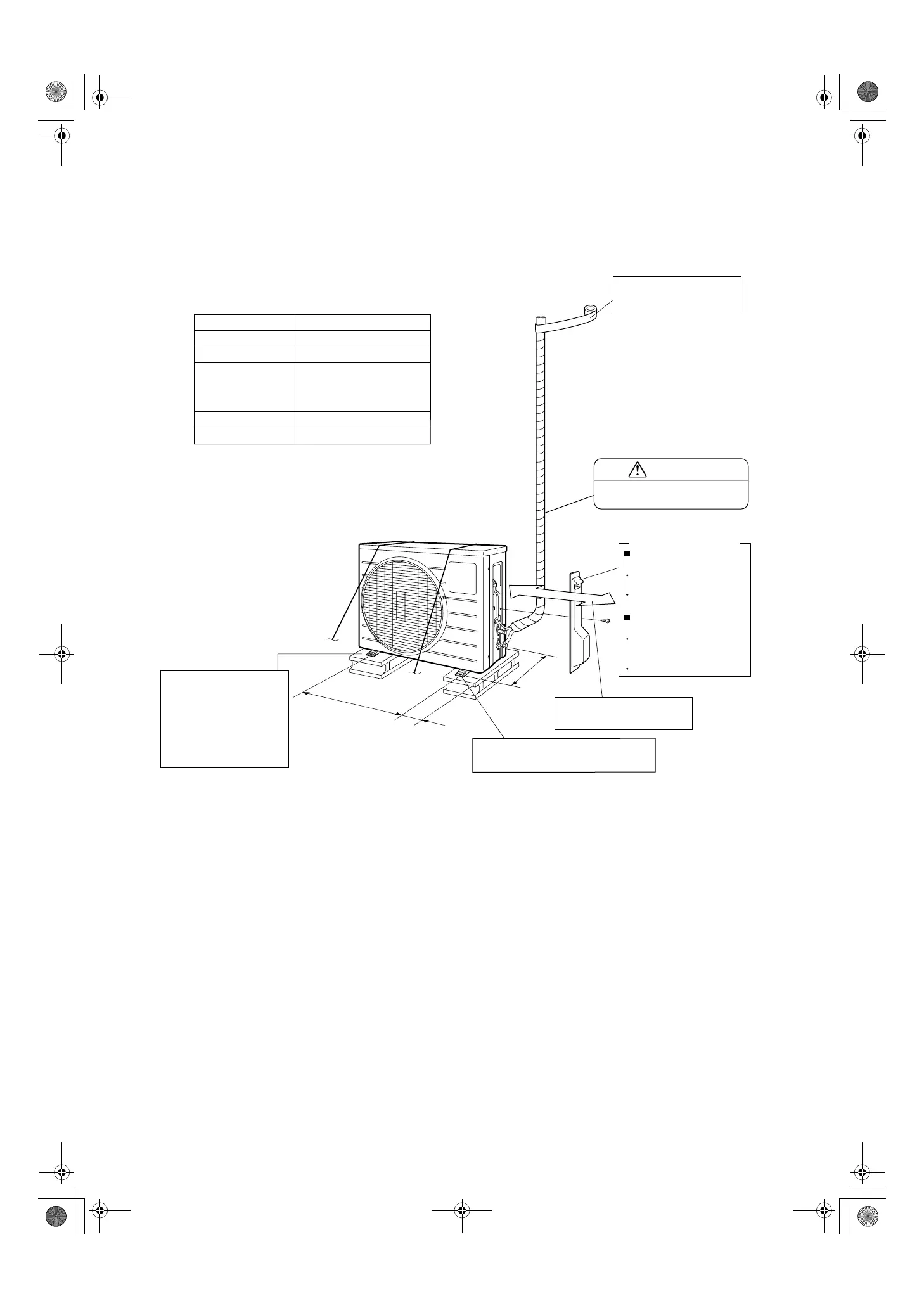

Installationszeichnungen für das
Außengerät
250mm von der Wand
Einheit: mm
470
(Mittelpunkte der
Fußschraubenlöcher)
(Von der Seite
des Geräts)
96
(Mittelpunkte der
Fußschraubenlöcher)
300
Abnehmen der
Absperrventilabdeckung
Entfernen Sie die Schraube
von der Absperrventilabdeckung.
Schieben Sie den Deckel zum
Abnehmen nach unten.
Anbringen der
Absperrventilabdeckung
Führen Sie das Oberteil der
Absperrventilabdeckung zur
Installation in das Außengerät ein.
Ziehen Sie die Schrauben fest.
Absperrventilabdeckung
Max. zulässige Höhe
Min. zulässige Länge
Max. zulässige Länge
15m
1,5m
12m
Flüssigkeitsrohr
Gasrohr
Außendurchmesser 6,4mm
Außendurchmesser 9,5mm
20g/m
Für eine
Kältemittelrohrlänge
über 10m erforderliches
zusätzliches Kältemittel.
*
Achten Sie darauf, die angemessene Menge zusätzliches Kältemittel zuzugeben.
Wenn dies nicht erfolgt, kann die Leistung verringert sein.
*
Die kürzeste Rohrleitungslänge beträgt 1,5m, damit Vibrationen und
Geräusche vom Außengerät vermieden werden.
(Je nach Art der Installation des Geräts und der Umgebungsbedingungen
können Vibrationen und mechanisch verursachte Geräusche auftreten.)
*
An Orten mit schlechter
Entwässerung das Außengerät
auf Blöcke setzen.
Die Fußhöhe so ausrichten,
dass das Gerät waagerecht
steht, da es sonst zu Lecken
von Wasser oder
Wasseransammlung kommen
kann.
Wenn die Gefahr besteht, dass das Gerät
umkippt oder herunterfällt, mit Fußschrauben
oder Draht sichern.
Platz für Verrohrung und Wartung
der elektrischen Verdrahtung
lassen.
ACHTUNG
Stellen Sie die Rohrleitungslänge
auf 1,5 bis 15m ein.
Das Isolationsrohr von unten
nach oben mit Schutzband
umwickeln.
