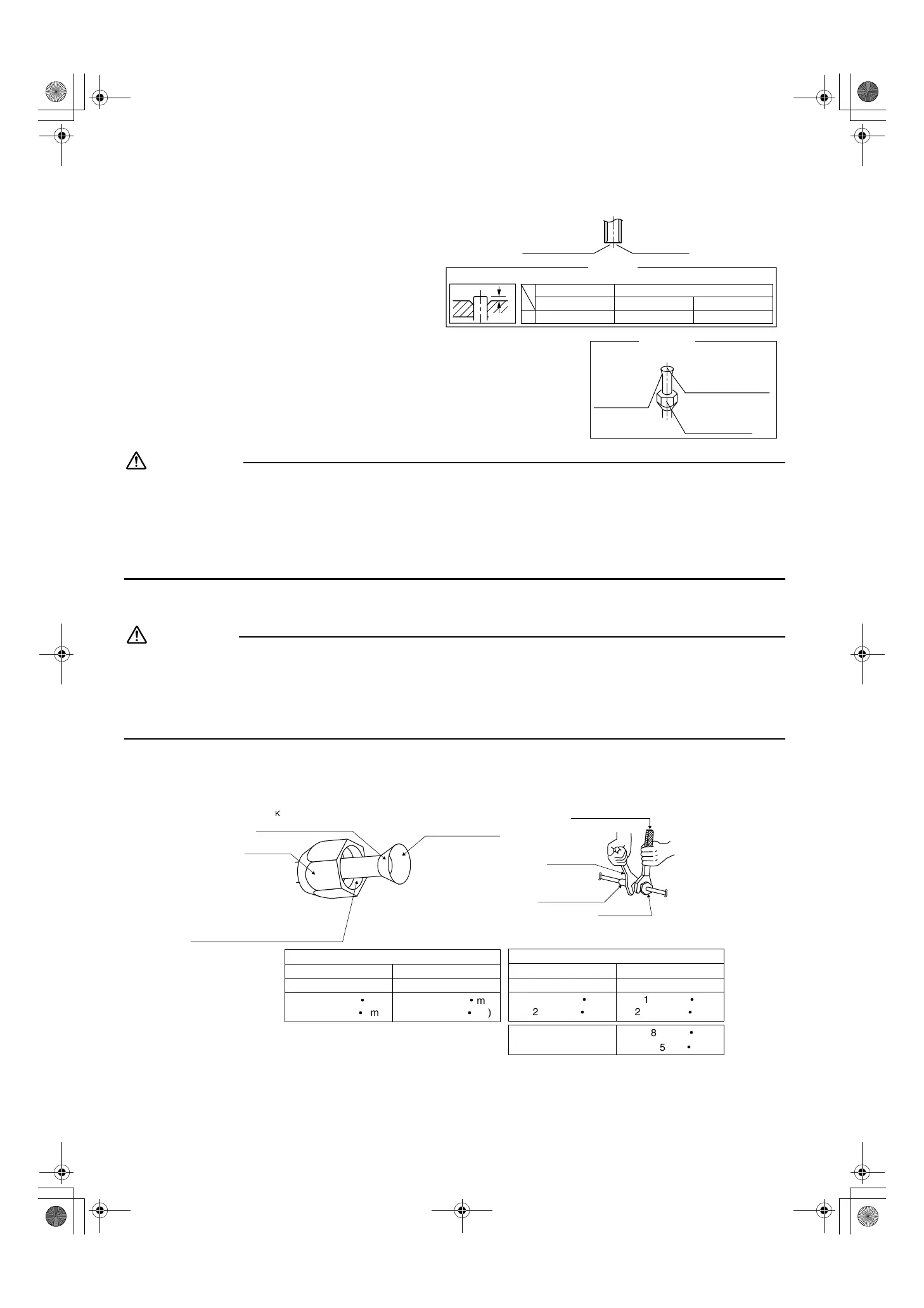

5 ■Deutsch
Installation des Außengeräts
3.
Bördeln des Rohrendes
1) Schneiden Sie das Rohrende mit einem
Rohrschneider ab.
2) Entfernen Sie Grate mit der Schnittfläche nach
unten, damit keine Metallspäne in das Rohr
eintreten.
3) Setzen Sie die Bördelmutter auf das Rohr.
4) Weiten Sie das Rohr auf.
5) Überprüfen Sie, dass die Bördelung korrekt
durchgeführt worden ist.
WARNUNG
• Verwenden Sie kein Mineralöl auf dem gebördelten Teil.
• Verhindern Sie, dass Mineralöl in das System eindringt, da dies die Lebensdauer der Geräte verkürzt.
• Verwenden Sie niemals die gleichen Rohrleitungen, die für vorhergehende Installationen gebraucht wurden. Benutzen Sie nur
die mit dem Gerät mitgelieferten Teile.
• Installieren Sie niemals einen Trockner an diesem R410A-Gerät, um seine volle Lebensdauer zu garantieren.
• Das Trockenmittel könnte sich auflösen und das System beschädigen.
• Unvollständige Bördelung kann Lecken von Kältemittelgas verursachen.
4.
Kältemittel-Rohrleitung
ACHTUNG
• Verwenden Sie die Bördelmutter, die sich am Gerät befindet. (Um Rissbildung in der Bördelmutter durch Altersverschleiß zu
verhüten.)
• Tragen Sie Kältemittelöl auf die Innenfläche der Bördelung auf, um ein Gasleck zu verhindern. (Verwenden Sie Kältemittelöl für
R410A-Systeme.)
• Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der
Bördelmuttern und ein Gasleck zu verhindern.
Richten Sie die Mitten der beiden Bördelungen aus, und ziehen Sie die Bördelmuttern um 3 oder 4 Umdrehungen von Hand
an. Ziehen Sie die Muttern dann mit den Drehmomentschlüsseln gut fest.
(Genau rechtwinklig
schneiden.) Grate entfernen.
Genau in der nachfolgend gezeigten Position einsetzen.
A
Bördelung
Einspannplatte
Überprüfen
Die Innenfläche
der Bördelung
muss frei von
Fehlern sein.
Das Rohrende muss in
einem perfekten Kreis
gleichförmig aufgeweitet
sein.
Sicherstellen, dass
die Bördelmutter
angebracht ist.
A 0-0,5mm
Kupplungstyp
Bördelwerkzeug für R410A
1,0-1,5mm
Kupplungstyp (Starrer Typ)
1,5-2,0mm
Flügelmuttertyp (Englischer Typ)
Herkömmliches Bördelwerkzeug
Anzugsmoment für Bördelmuttern
Gasseite Flüssigkeitsseite
3/8 Zoll 1/4 Zoll
32,7-39,9N
l
m 14,2-17,2N
l
m
(333-407kgf
l
cm) (144-175kgf
l
cm)
Ventilkappen-Anzugsmoment
Gasseite Flüssigkeitsseite
3/8 Zoll 1/4 Zoll
21,6-27,4N
l
m 21,6-27,4N
l
m
(220-280kgf
l
cm) (220-280kgf
l
cm)
10,8-14,7N
l
m
(110-150kgf
l
cm)
Kein Kältemittelöl auf die
Außenfläche auftragen.
Bördelmutter
Kältemittelöl auf die
Innenfläche der
Bördelung auftragen.
Kein Kältemittelöl auf die Bördelmutter
auftragen, und die Mutter nicht mit einem zu
großen Drehmoment festziehen.
[Hier Öl auftragen]
Drehmomentschlüssel
Rohrverbindung
Bördelmutter
Maulschlüssel
[Festziehen]
Anzugsmoment für den
Wartungsanschluss
02_DE_3P257187-2A.fm Page 5 Wednesday, November 4, 2009 11:17 AM
