4 ■Français

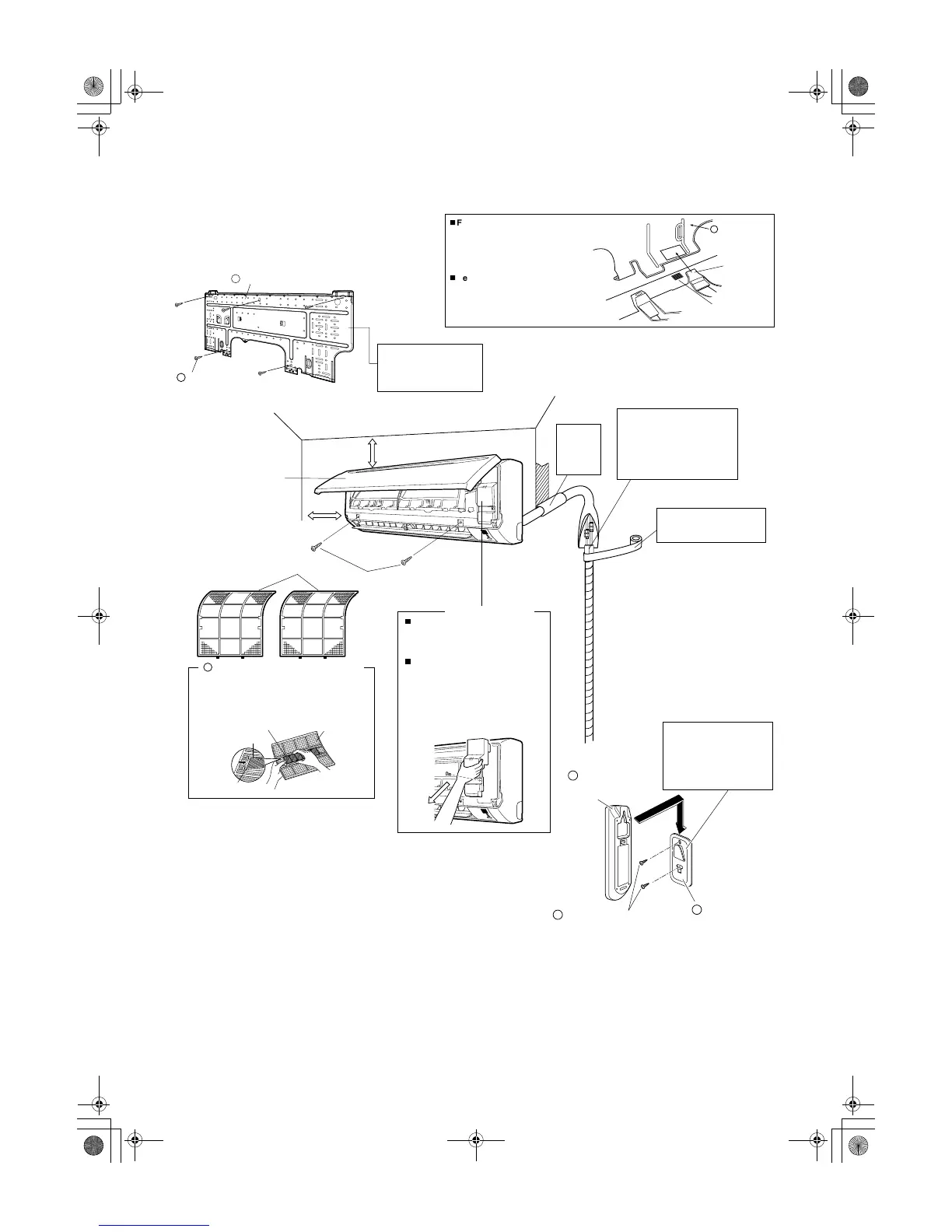

Schémas d’installation de l’unité intérieure
A
B
Vis
(M4 × 16L)
Plaque de
montage
Pince
Repère (à l’arrière)
Cadre inférieur
Grille avant
30mm ou plus du plafond
Panneau avant
50mm ou plus des murs
(des deux côtés)
Filtres à air
Filtre purificateur d’air photocatalytique
à apatite de titane (2)
A Plaque de montage
Filtre à air
Filtre purificateur
d’air photocatalytique
à apatite de titane
Cadre de filtre
Languette
Vis de fixation de
la plaque de montage
(M4 × 25L)
C
La plaque de montage
doit être installée sur un
mur qui peut supporter le
poids de l’unité intérieure.
n
Fixation de l’unité intérieure
Accrochez les griffes du cadre
inférieur à la plaque de montage.
Si les griffes sont difficiles à
accrocher, retirez la grille avant.
n
Retrait de l’unité intérieure
Soulevez la zone marquée d’un repère
(au bas de la grille avant) pour libérer
les griffes. Si elles sont difficiles à
libérer, retirez la grille avant.
Coupez le tuyau d’isolation
thermique à une longueur
appropriée et enrobez-le de
ruban en vous assurant
qu’aucun espace n’est laissé à
l’endroit de la coupe du tuyau
d’isolation thermique.
Trou pour la
tuyauterie
colmaté
avec du
mastic.
Enrobez le tuyau d’isolation
avec le ruban de finition du
bas jusqu’en haut.
Couvercle de service
Ouverture du couvercle de
service
Le couvercle de service est de type
à ouverture/fermeture.
Méthode d’ouverture
1)
Enlevez les vis du couvercle
de service.
2) Tirez le couvercle de service en
diagonale vers le bas dans le sens
de la flèche.
3)
Tirez vers le bas.
Avant de visser le support
de la télécommande sur le
mur, assurez-vous que les
signaux de commande sont
reçus correctement par
l’unité intérieure.
D
Télécommande
sans fil
F Vis de fixation pour le support
de télécommande
(M3 × 20L)
E
Support de
télécommande
03_FR_3P257187-1A.fm Page 4 Thursday, November 12, 2009 12:58 PM
