i
!
Caution
Sharp edges and coil surfaces are potential locations which may cause injury hazards.
Avoid from being in contact with these places.
All dimensions are in mm

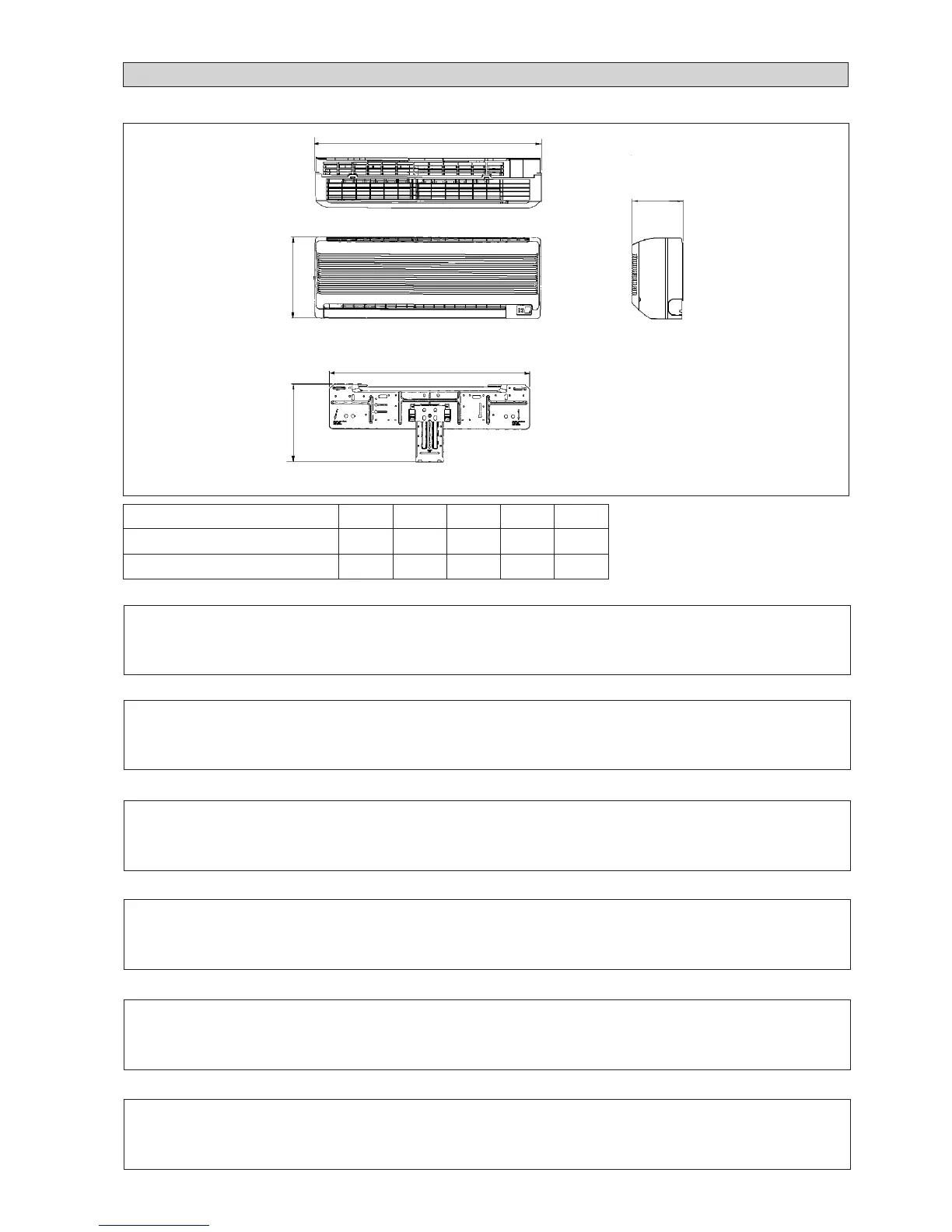

Indoor Unit (WM)
OUTLINE AND DIMENSIONS
Installation Plate
Front View
Top View
Side View
A
B
E
C
Model A B C D E
05FW / 07FW / 10FW / 15FW 815,0 290,6 180,8 719,4 278,0
20FW / 25FW 1060,0 310,0 200,0 911,7 293,9
D
!
Avertissement
Les bords coupants et les surfaces du refroidisseur tubulaire présentent un
risque de blessure. Mieux vaut éviter le contact avec ces endroits.
!
Vorsicht
Scharfe Kanten und Wärmetauscherflächen stellen eine Gefahrenquelle dar. Jeglicher
Kontakt mit diesen Stellen ist zu vermeiden.
Per preservarsi da eventuali ferite, evitare di toccare gli spigoli affilati e la superficie
dei serpentini.
!
Cautela
!
Cuidado
Los Bordes afilados y la superficie del serpentín pueden producir lesiones. Evite
tocarlos.
!
Осторожно
Острые края и поверхности змеевиков являются потенциальными
местами нанесения травм. Остерегайтесь контакта с этими местами.
