Italiano
Montaggio Dello Chassis
Accertarsi della capacità di tenuta della parete. Se il muro non
è in grado di sopportare il peso dell’apparecchio, rinzorzarlo
con delle piastre, delle travi o dei pilastrini di sostegno.
Per il montaggio orizzontale, utilizzare il filo a piombo. Fissare
con 4 viti appropriate.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare
sul muro un foro di 65mm di diametro servendosi di una
perforatrice a cono. Il foro deve presentare all’esterno una
leggera inclinatura verso il basso (veder figura).

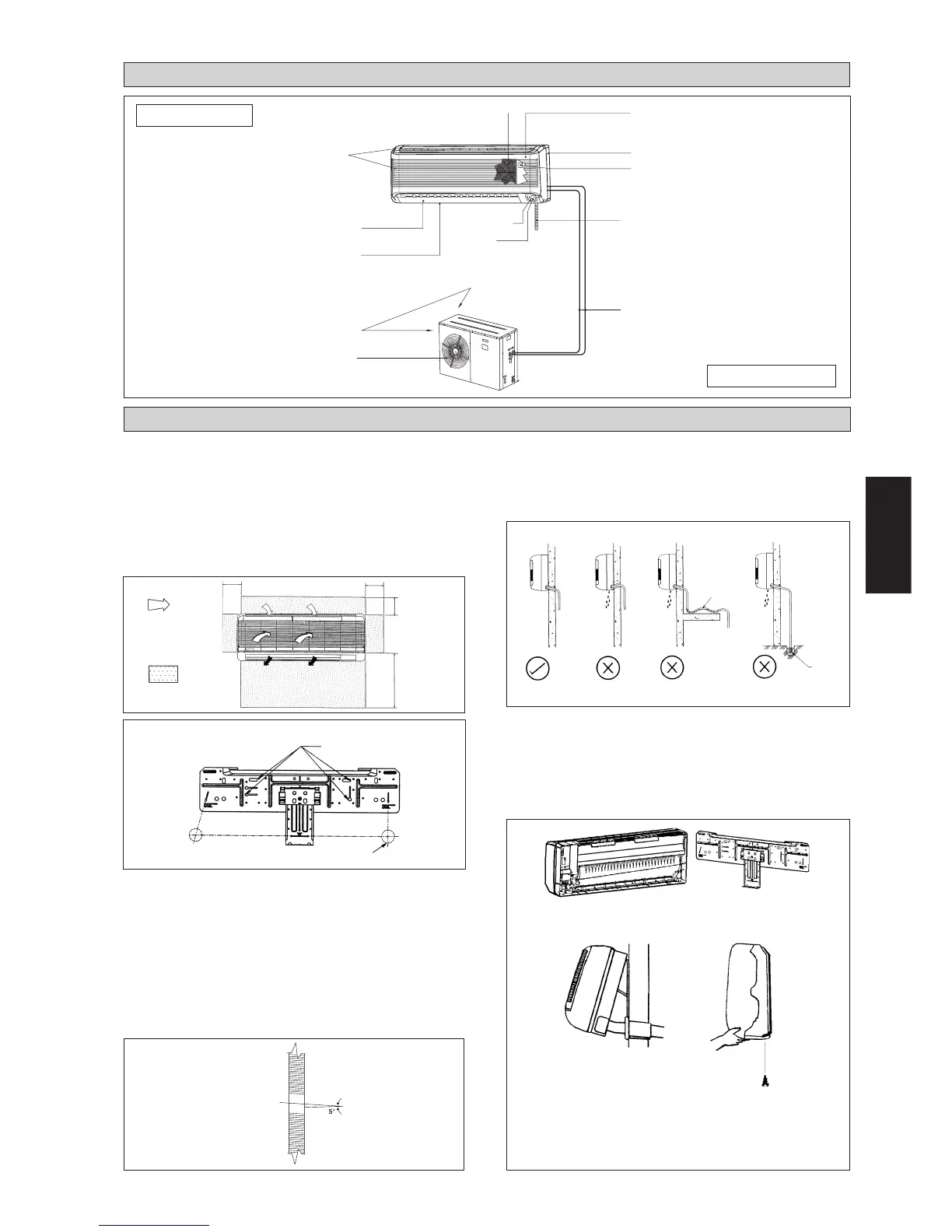

DIAGRAMMA PER L’INSTALLAZIONE
INSTALLAZIONE DELL’UNITÀ INTERNA
Montaggio Dello Chassis
Mantenimento e
Servicing spazio
Aria Flusso
Direzione
Il blocco interno deve essere installato in modo che la
circolazione dell’aria fredda di scarico e dell’aria di ritorno
sia la più ampia possibile. Assicurarsi di mantenere le
distanze di sicurezza illustrate nella figura. Installare il
blocco interno in modo che non si trovi ad ess ere
direttamente esposto ai raggi del sole o in prossimità di porte
e finestre. Questa disposizione è la migliore anche per le
tubazioni e il sistema di drenaggio.
Più alto del
livello degli
occhi.
Foro Con
Perforatrice A Cono
Lato Interno
Lato Externo
Perforare E Vite La Posizione In
La Parete O In Il Muro
Perforare Un Buco In La Parete O In Il Muro Della Misura Da 65,0 mm
Drenaggio Dell’acqua
Errato Errato ErratoCorretto
Drenaggio
Il Tubo
Pesca
Nell'acqua
Perdite
Di
Liquido
Tubo Di Drenaggio
Il tubo di drenaggio interno deve essere posizionato in leggera
pendenza per garantirne un buon funzionamento. Evitare
condizioni che possono causare perdite d’acqua.
1. Agganciare l’unità sulla piastra d’installazione.
2. È possibile usare un aggancio di
supporto provvisorio sulla piastra
d’installazione per sostenere
l’unità in sporgenza (Vedere
figura) in modo da agevolare i
lavori d’installazione.
3. Fissare la vite sotto
l’unità una volta
completata
l’installazione.
Montaggio Dell’unità Sullo Chassis
Agganciare l’unità alla parte superiore dello chassis
(inserire i due ganci posteriori dell’unità negli appositi fori
dello chassis). Per controllare se gli agganci sono correttamente
inseriti nella piastra d’installazione, spostare l’unità
leggermente verso destra e sinistra.
Griglia Dell’entrata Dell’aria
Griglia D’ingresso Dell’aria
Ingresso dell’aria
Condotti Del Refrigerante
Tubo di drenaggio
Pannello Anteriore
Pannello Posteriore
Interruttore Avvio/Arresto
Fitri Dell’aria
Spie
Luminose
Rejilla de
aire de retorno
Feritoria di Ventilazione
Effusore Della Ventola di Aerazione
Ingresso dell’aria
Unità Esterna
Unità Interna
Perdite
Di
Liquido
Perdite
Di
Liquido
50mm
50mm
50mm
Ritenzione
dell’acqua
