975-049
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

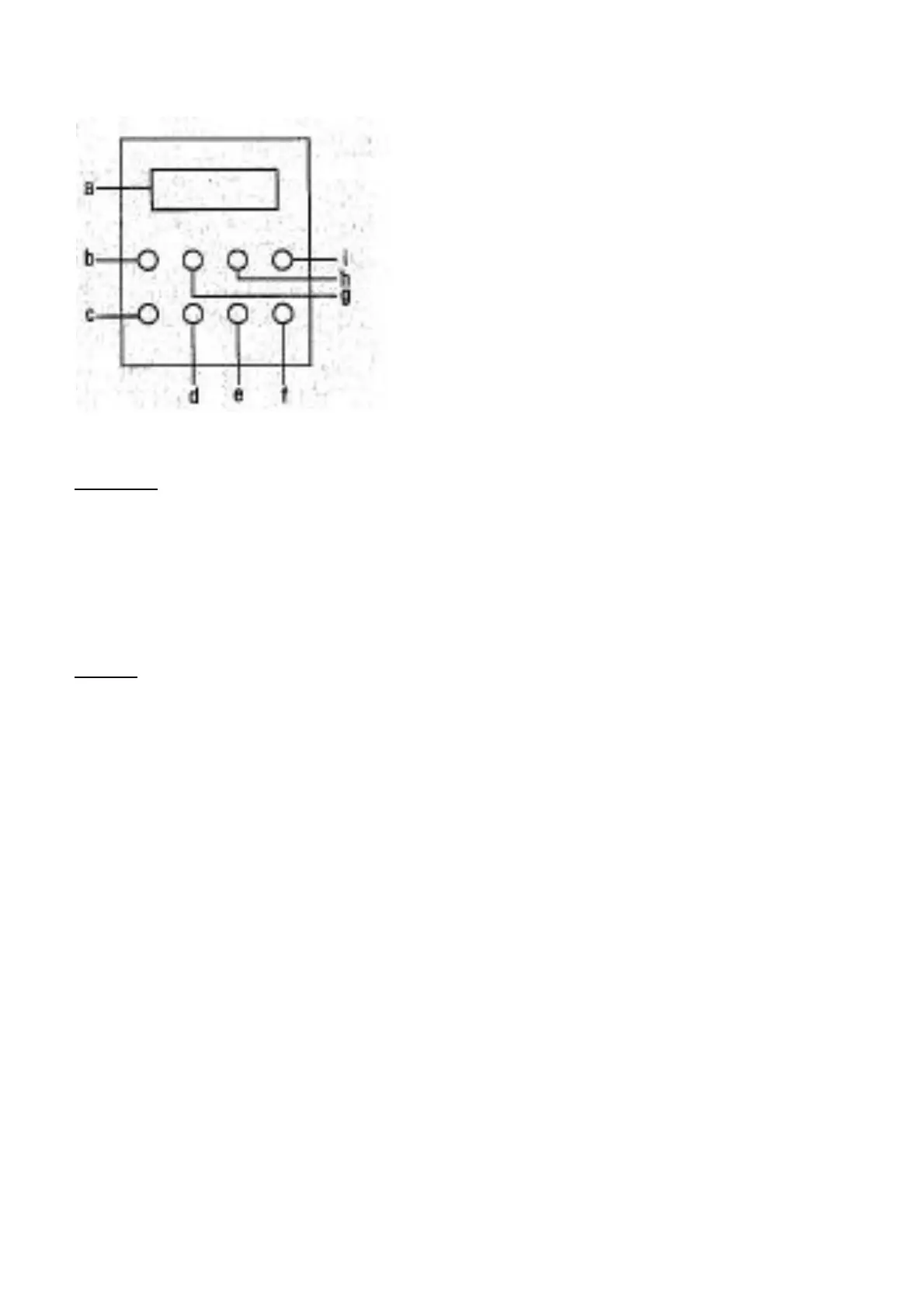

a. LC-Display
b. WEEK = Wochentag-Einstelltaste
c. CLOCK = Einstellfunktion für die aktuelle Uhrzeit.
d. PROG = Programmierung des Zeitschalters.
e. ON/AUTO/OFF = Betriebsmodusumschalter Automatik oder
Manuell
f. Reset: Zurücksetzen in die Werkseinstellung.
g. HOUR = Stunden-Einstelltaste
h. MIN = Minuten-Einstelltaste.
i. R = Löschtaste für die aktuelle Eingabe.
Anschluss:
• Installieren Sie die Zeitschaltuhr durch Zwischenschaltung in einen bestehenden Stromkreis.
• Der Anschluss erfolgt über Schraublemmen.
• An dem Ein- (IN) und Ausgang (OUT) werden jeweils an N der Neutralleiter (blaues Kabel) und an L der
Außenleiter (braunes Kabel angeschlossen.
Überlassen Sie die Installation am besten einem Fachmann !
Betrieb:
• Als erstes muss nun die aktuelle Zeit eingestellt werden.
• Durch gleichzeitiges drücken der Tasten CLOCK und HOUR kann die derzeitige Stunde eingestellt
werden.
• Durch gleichzeitiges drücken der Tasten CLOCK and MIN kann die derzeitige Minute eingestellt werden.
• Durch gleichzeitiges drücken der Tasten CLOCK and WEEK kann der derzeitige Wochentag eingestellt
werden.
• Nun können Sie die Wochenschaltuhr nach Ihren Bedürfnissen programmieren. Drücken Sie die Taste
PROG um in den Konfigurationsmodus zu gelangen. (Auf dem Display erscheint 1ON).
• Drücken Sie die Taste WEEK, um den Wochentag einzustellen. Dies ist sowohl für die insividuellen Tage
(Mo, Tu, We, Th, Fr. Sa und Su) als auch folgende Kombinationen mö
lich:
Kombination 1 (ganze Woche) Mo-Tu-We-Th-Fr-Sa-Su
Kombination 2 (ohne Wochenende) Mo-Tu-We-Th-Fr
Kombination 3 (nur Wochende) Sa-So
Kombination 5 Mo, We, Fr
Kombination 6 Tu, Th, Sa
Kombination 7 Mo-Tu-We
Kombination 8 Th-Fr-Sa
• Drücken Sie die Tasten HOUR und MIN, um die Stunden sowie die Minuten festzulegen.
• Drücken Sie nun nochmals die Taste PROG, damit Sie die Zeit einstellen können, zu welcher die Zeituhr
wieder abschaltet. (Auf dem Display erscheint 1OFF)
• Mit der Taste R können Sie eigegebene Daten ggf. wieder löschen. Nun ist die vorherige Einstellung
wieder gültig.
