Remarque : Si vous ne montez pas le bouton de sonnette sur un mur en pierre,
utilisez des matériaux de xation alternatifs appropriés (non inclus).
Faites passer le câble de connexion par l'arrière à travers les passages de câble
(9) dans le boîtier.
Utilisez les vis fournies pour xer le boîtier arrière au mur.
Fermeture du boîtier
Placez le joint en silicone avec la ou les plaques de nom dans le boîtier avant et
assemblez les deux sur le boîtier arrière monté. Vissez les deux parties du boîtier
ensemble avec les vis du boîtier.
CONNEXION
Ce bouton de sonnette ore un contact sans potentiel pour chaque famille an
de connecter une sonnette de porte. Sur les pages suivantes, vous trouverez des
schémas de connexion exemples pour les modèles respectifs.

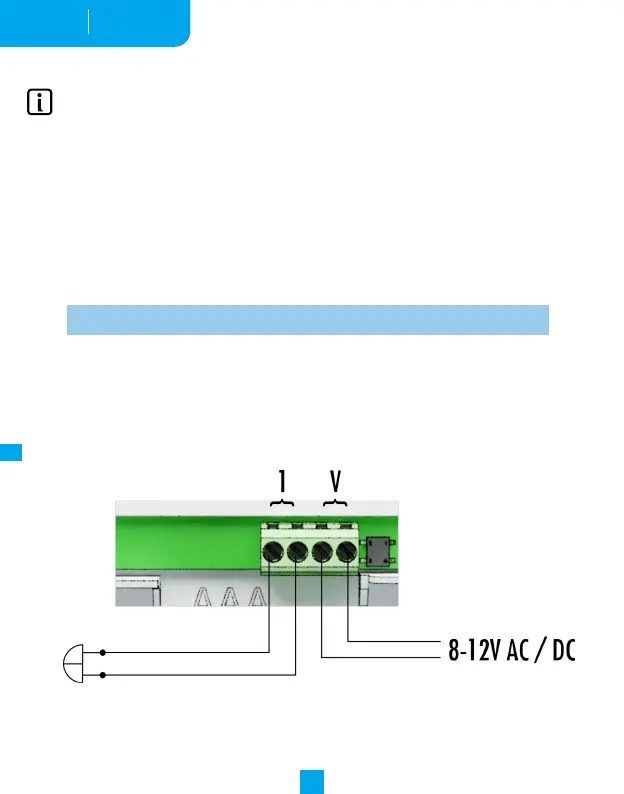

Schémas de connexion exemples pour KTF-1 (sonnette avec batterie) :
KTF-1
KTF-2
KTF-3
