Opmerking: Als u de deurbelknop niet op een stenen muur monteert, gebruik
dan geschikt ander bevestigingsmateriaal (niet inbegrepen).
Voer het aansluitsnoer van achteren door de kabelinvoeren (9) in de behuizing.
Gebruik de meegeleverde schroeven om de achterbehuizing aan de muur te
bevestigen.
Sluiten van de behuizing
Plaats de siliconen afdichting met het naambord(en) in de voorkant van de
behuizing en monteer beide op de gemonteerde achterbehuizing. Schroef beide
behuizingsdelen samen met de behuizingschroeven.
AANSLUITING
Deze deurbelknop biedt voor elk gezin een potentiaalvrij contact om een
deurgong aan te sluiten. Op de volgende pagina's vindt u voorbeeld
aansluitschema's voor de respectievelijke modellen.

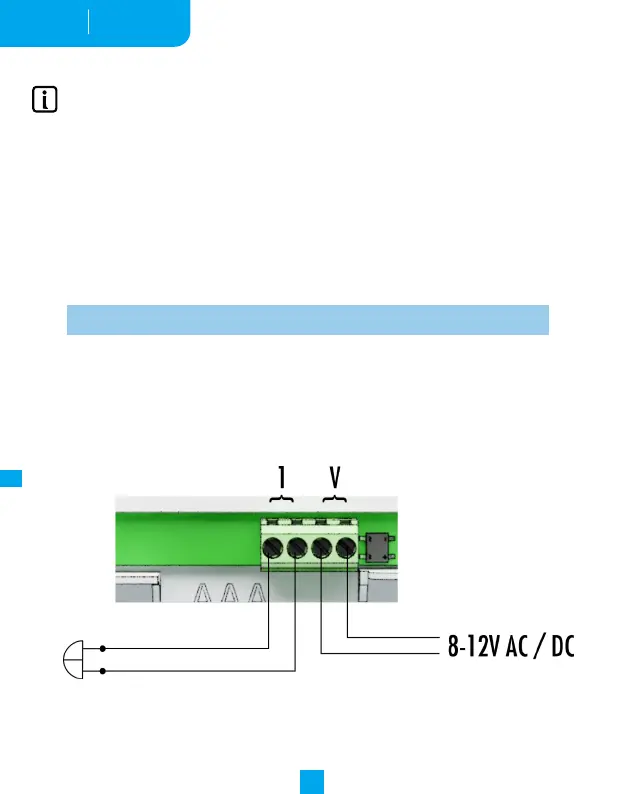

Voorbeeld aansluitschema's voor KTF-1 (gong met batterij):
KTF-1
KTF-2
KTF-3
