10 MESCOLATRICE PLANETARIA - SERIE MX Manuale duso e manutenzione Edizione 09-11
ITALIANO

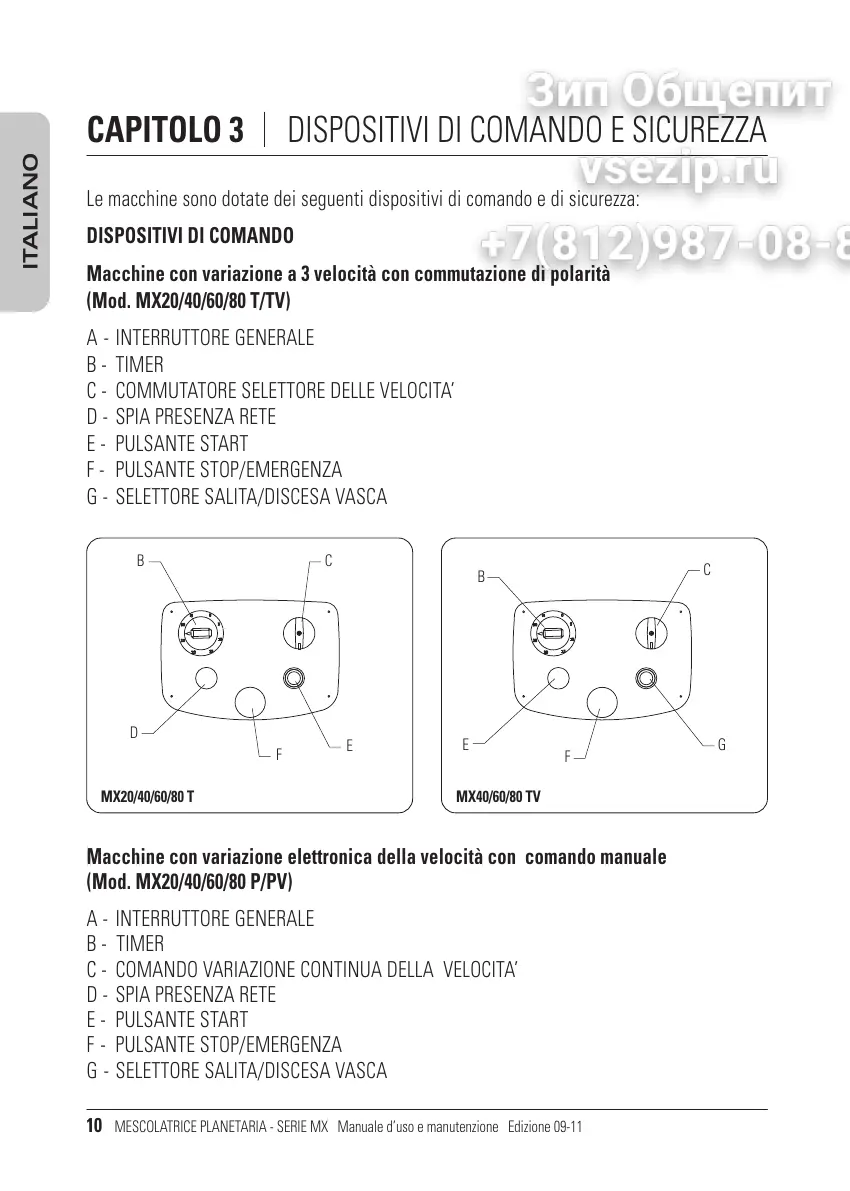

CAPITOLO 3 DISPOSITIVI DI COMANDO E SICUREZZA
Le macchine sono dotate dei seguenti dispositivi di comando e di sicurezza:
DISPOSITIVI DI COMANDO
Macchine con variazione a 3 velocità con commutazione di polarità
(Mod. MX20/40/60/80 T/TV)
A - INTERRUTTORE GENERALE
B - TIMER
C - COMMUTATORE SELETTORE DELLE VELOCITA
D - SPIA PRESENZA RETE
E - PULSANTE START
F - PULSANTE STOP/EMERGENZA
G - SELETTORE SALITA/DISCESA VASCA
Macchine con variazione elettronica della velocità con comando manuale
(Mod. MX20/40/60/80 P/PV)
A - INTERRUTTORE GENERALE
B - TIMER
C - COMANDO VARIAZIONE CONTINUA DELLA VELOCITA
D - SPIA PRESENZA RETE
E - PULSANTE START
F - PULSANTE STOP/EMERGENZA
G - SELETTORE SALITA/DISCESA VASCA
D
F
E
CB
MX20/40/60/80 T MX40/60/80 TV
B
C
E
F
G
