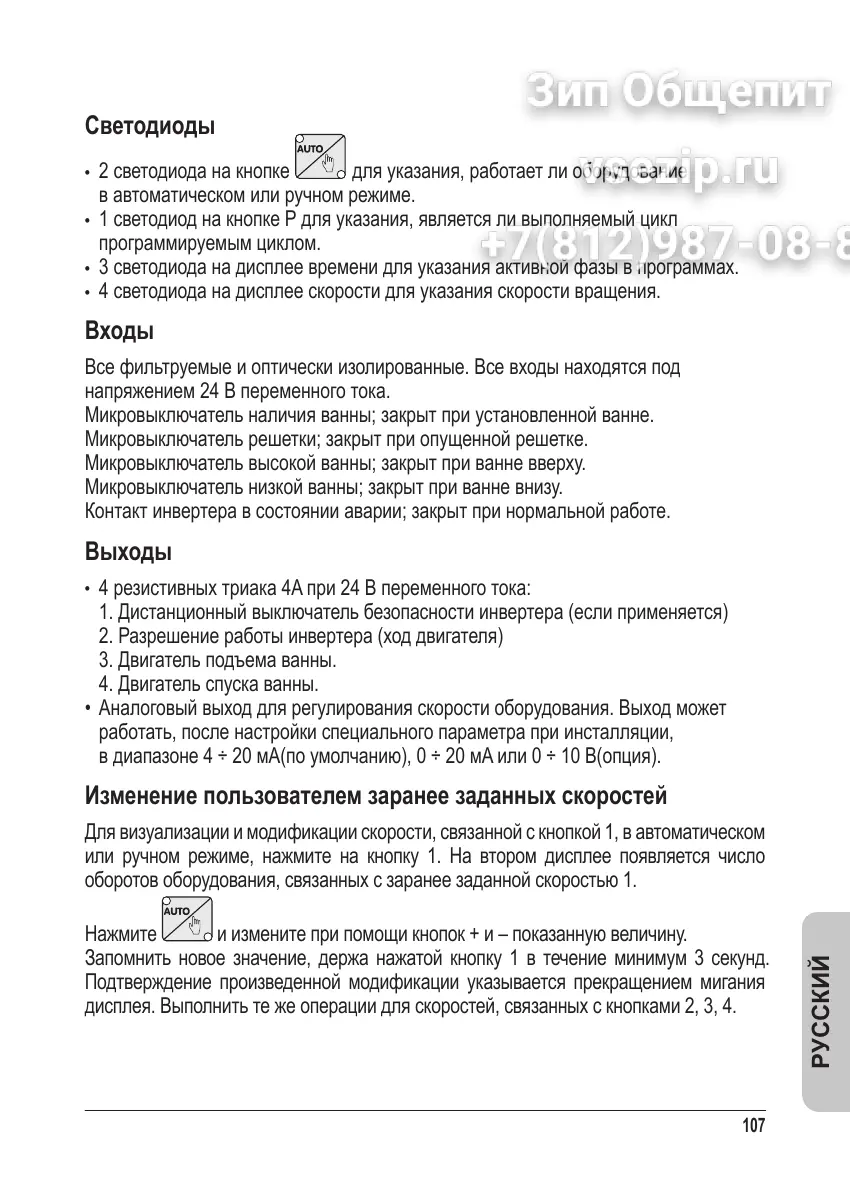

Светодиоды
•
2 светодиода на кнопке для указания, работает ли оборудование
в автоматическом или ручном режиме.
•
1 светодиод на кнопке Р для указания, является ли выполняемый цикл
программируемым циклом.
•
3 светодиода на дисплее времени для указания активной фазы в программах.
•
4 светодиода на дисплее скорости для указания скорости вращения.
Входы
Все фильтруемые и оптически изолированные. Все входы находятся под
напряжением 24 В переменного тока.
Микровыключатель наличия ванны; закрыт при установленной ванне.
Микровыключатель решетки; закрыт при опущенной решетке.
Микровыключатель высокой ванны; закрыт при ванне вверху.
Микровыключатель низкой ванны; закрыт при ванне внизу.
Контакт инвертера в состоянии аварии; закрыт при нормальной работе.
Выходы
•
4 резистивных триака 4A при 24 В переменного тока:
1. Дистанционный выключатель безопасности инвертера (если применяется)
2. Разрешение работы инвертера (ход двигателя)
3. Двигатель подъема ванны.
4. Двигатель спуска ванны.
• Аналоговый выход для регулирования скорости оборудования. Выход может
работать, после настройки специального параметра при инсталляции,
в диапазоне 4 ÷ 20 мA(по умолчанию), 0 ÷ 20 мA или 0 ÷ 10 В(опция).
Изменение пользователем заранее заданных скоростей
Для визуализации и модификации скорости, связанной с кнопкой 1, в автоматическом
или ручном режиме, нажмите на кнопку 1. На втором дисплее появляется число
оборотов оборудования, связанных с заранее заданной скоростью 1.
Нажмите и измените при помощи кнопок + и – показанную величину.
Запомнить новое значение, держа нажатой кнопку 1 в течение минимум 3 секунд.
Подтверждение произведенной модификации указывается прекращением мигания
дисплея. Выполнить те же операции для скоростей, связанных с кнопками 2, 3, 4.
