MECNOSUD MX Series - Page 113

113
F 24Vac
N 24 Vac
1 2
IN. 4 MICRO VASCA SU
IN. 1 AVARIA INVERTER
3
FRONTALE
PMC
4
ALTIVAR ATV31
IN. 5 MICRO PROTEZIONE GRIGLIA
5 6 7 8 9
R1C
R1B
10
IN. 2 MICRO VASCA GIU'
ALTIVAR ATV31
JP2
0V Al3
JP1
8
ALTIVAR ATV31
7 6 5
4-20mA
4 3
12 Vac
0 Vac
2 1
TERRA
IN. 3 MICRO PRESENZA VASCA
TELERUTTORE INVERTER
Ll1
+24V
MOTORE VASCA SU
MOTORE VASCA GIU'
Q2
Q4
Q3 Q1
FIG. /
РИС.

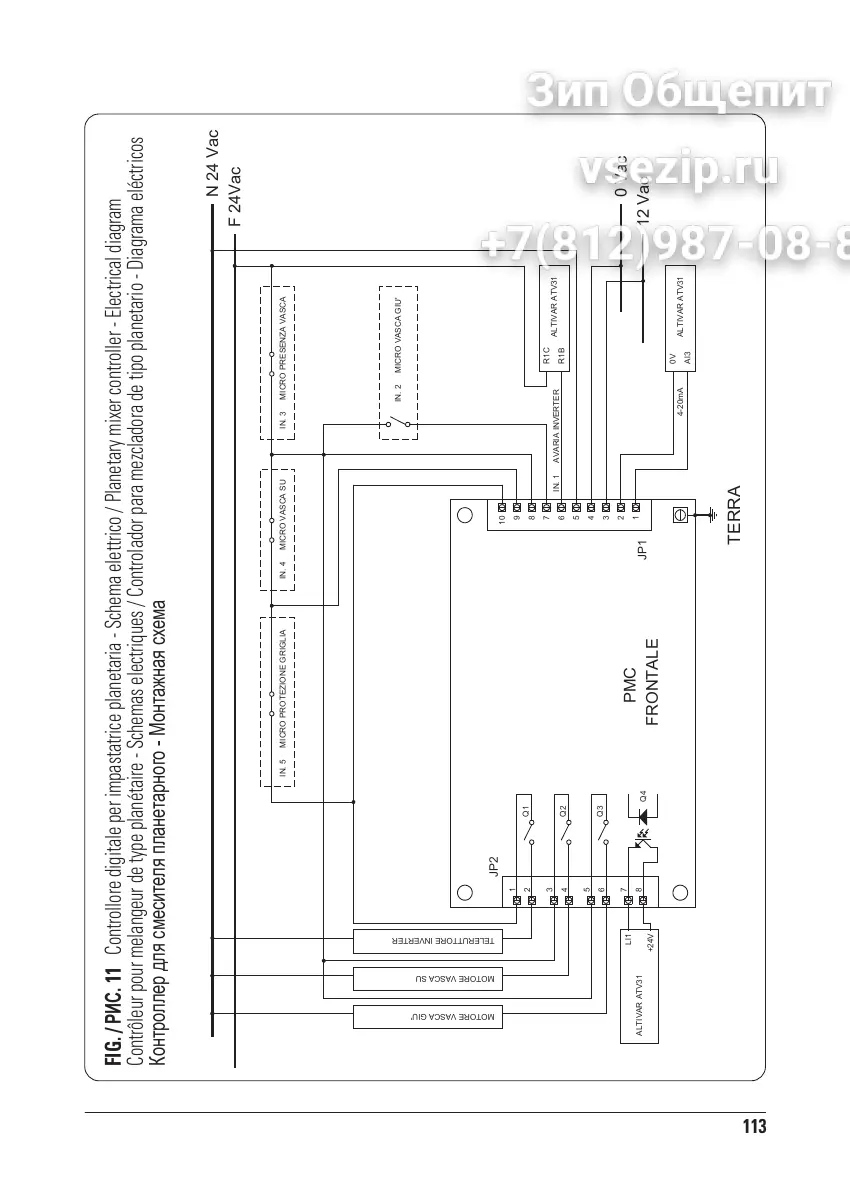

11 Controllore digitale per impastatrice planetaria - Schema elettrico / Planetary mixer controller - Electrical diagram
Contrôleur pour melangeur de type planétaire - Schemas electriques / Controlador para mezcladora de tipo planetario - Diagrama eléctricos
Контроллер для смесителя планетарного - Монтажная схема
