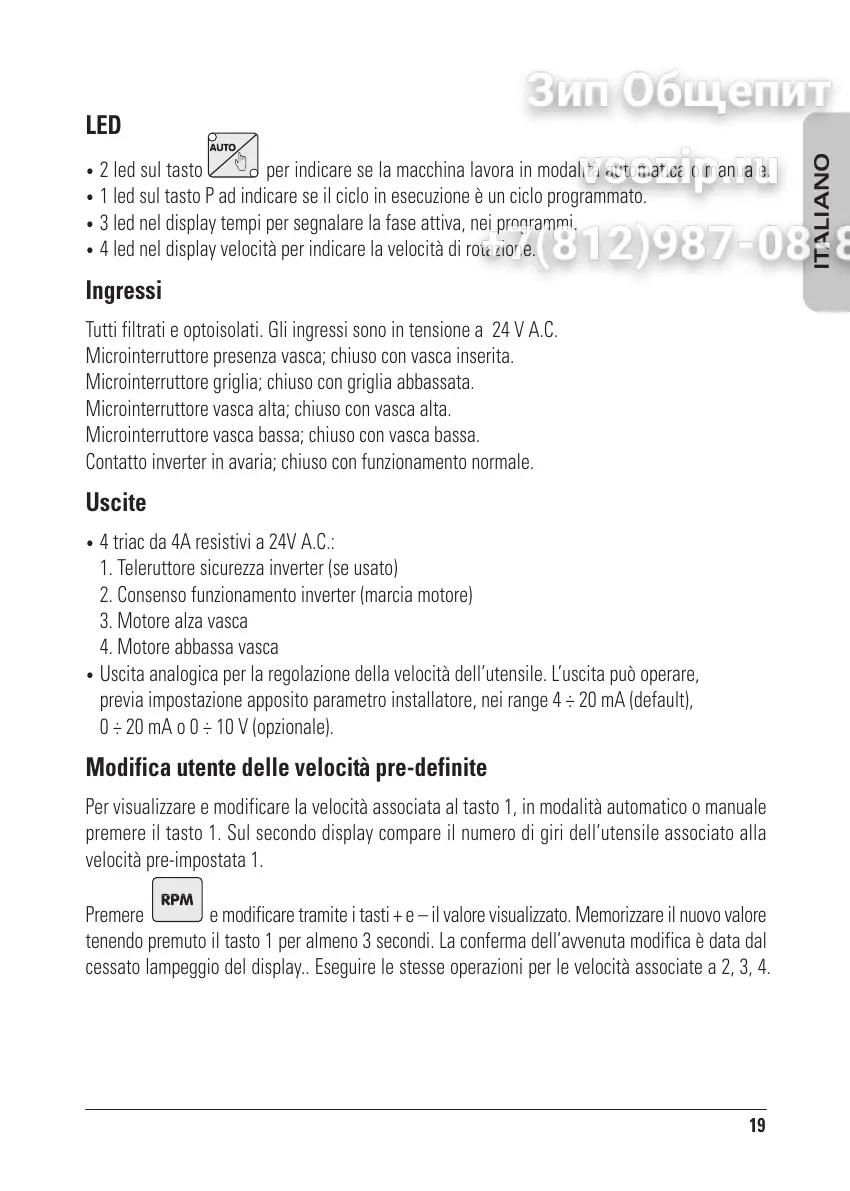

19
ITALIANO
LED
2 led sul tasto per indicare se la macchina lavora in modalità automatica o manuale.
1 led sul tasto P ad indicare se il ciclo in esecuzione è un ciclo programmato.
3 led nel display tempi per segnalare la fase attiva, nei programmi.
4 led nel display velocità per indicare la velocità di rotazione.
Ingressi
Tutti filtrati e optoisolati. Gli ingressi sono in tensione a 24 V A.C.
Microinterruttore presenza vasca; chiuso con vasca inserita.
Microinterruttore griglia; chiuso con griglia abbassata.
Microinterruttore vasca alta; chiuso con vasca alta.
Microinterruttore vasca bassa; chiuso con vasca bassa.
Contatto inverter in avaria; chiuso con funzionamento normale.
Uscite
4 triac da 4A resistivi a 24V A.C.:
1. Teleruttore sicurezza inverter (se usato)
2. Consenso funzionamento inverter (marcia motore)
3. Motore alza vasca
4. Motore abbassa vasca
Uscita analogica per la regolazione della velocità dellutensile. Luscita può operare,
previa impostazione apposito parametro installatore, nei range 4 ÷ 20 mA (default),
0 ÷ 20 mA o 0 ÷ 10 V (opzionale).
Modifica utente delle velocità pre-definite
Per visualizzare e modificare la velocità associata al tasto 1, in modalità automatico o manuale
premere il tasto 1. Sul secondo display compare il numero di giri dellutensile associato alla
velocità pre-impostata 1.
Premere
e modificare tramite i tasti + e il valore visualizzato. Memorizzare il nuovo valore
tenendo premuto il tasto 1 per almeno 3 secondi. La conferma dellavvenuta modifica è data dal
cessato lampeggio del display.. Eseguire le stesse operazioni per le velocità associate a 2, 3, 4.
