54 MELANGEUR PLANETAIRE - SÉRIE MX Mode demploi et dentretien Édition 09-11
FRANÇAIS

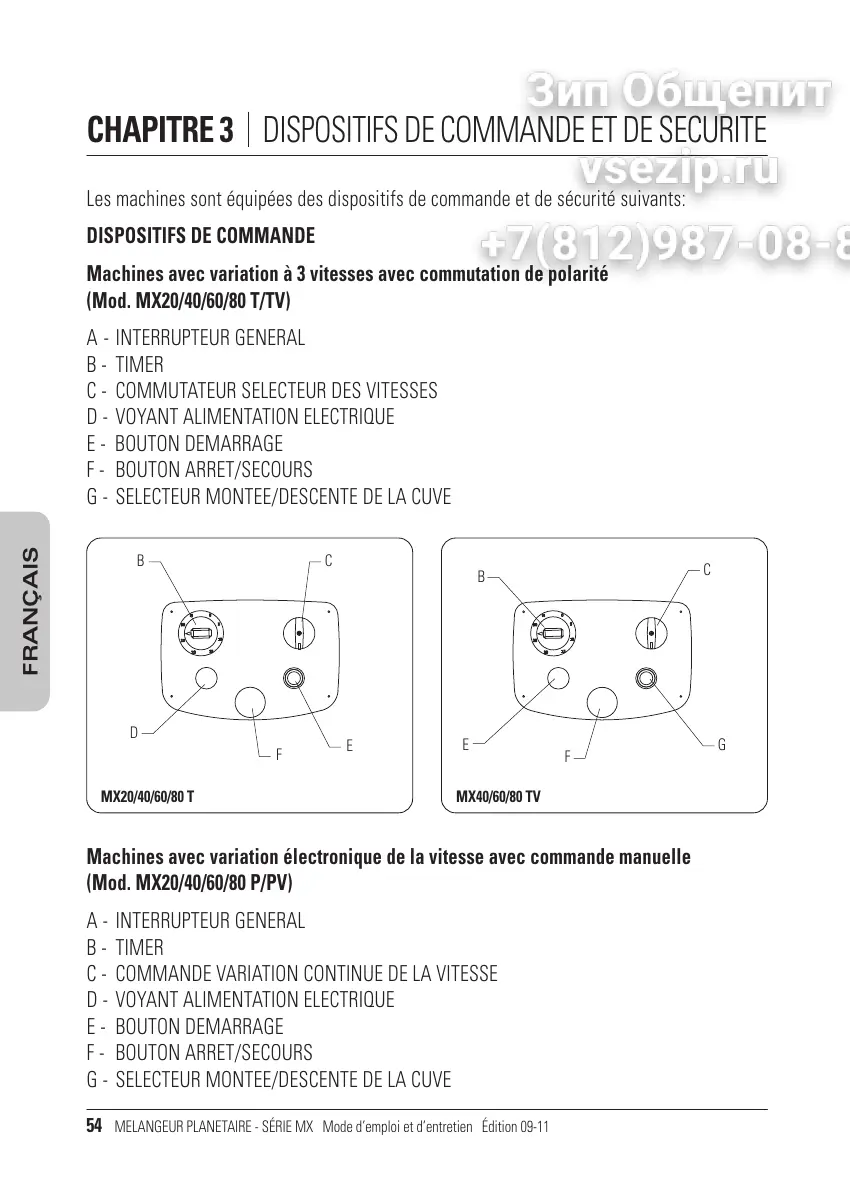

CHAPITRE 3 DISPOSITIFS DE COMMANDE ET DE SECURITE
Les machines sont équipées des dispositifs de commande et de sécurité suivants:
DISPOSITIFS DE COMMANDE
Machines avec variation à 3 vitesses avec commutation de polarité
(Mod. MX20/40/60/80 T/TV)
A - INTERRUPTEUR GENERAL
B - TIMER
C - COMMUTATEUR SELECTEUR DES VITESSES
D - VOYANT ALIMENTATION ELECTRIQUE
E - BOUTON DEMARRAGE
F - BOUTON ARRET/SECOURS
G - SELECTEUR MONTEE/DESCENTE DE LA CUVE
Machines avec variation électronique de la vitesse avec commande manuelle
(Mod. MX20/40/60/80 P/PV)
A - INTERRUPTEUR GENERAL
B - TIMER
C - COMMANDE VARIATION CONTINUE DE LA VITESSE
D - VOYANT ALIMENTATION ELECTRIQUE
E - BOUTON DEMARRAGE
F - BOUTON ARRET/SECOURS
G - SELECTEUR MONTEE/DESCENTE DE LA CUVE
D
F
E
CB
MX20/40/60/80 T MX40/60/80 TV
B
C
E
F
G
