FRANÇAIS

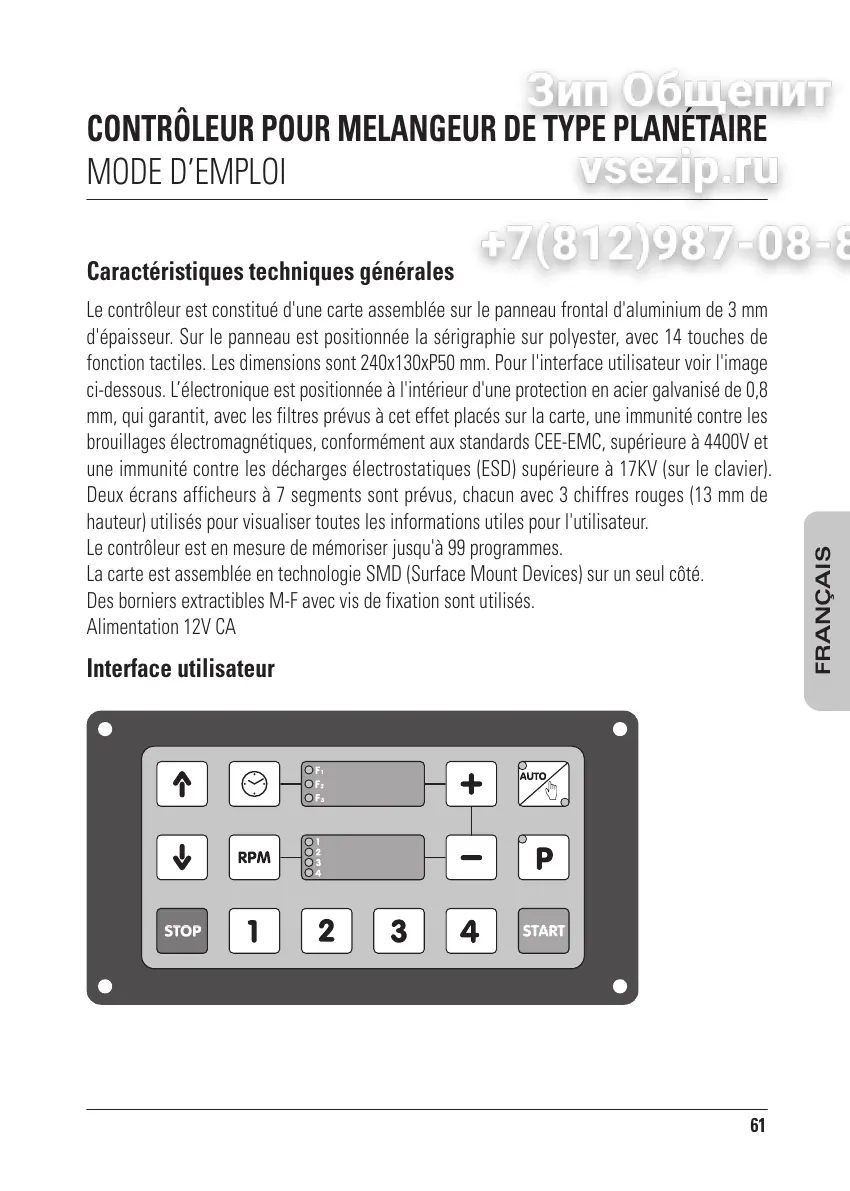

CONTRÔLEUR POUR MELANGEUR DE TYPE PLANÉTAIRE
MODE DEMPLOI
Caractéristiques techniques générales
Le contrôleur est constitué d'une carte assemblée sur le panneau frontal d'aluminium de 3 mm
d'épaisseur. Sur le panneau est positionnée la sérigraphie sur polyester, avec 14 touches de
fonction tactiles. Les dimensions sont 240x130xP50 mm. Pour l'interface utilisateur voir l'image
ci-dessous. Lélectronique est positionnée à l'intérieur d'une protection en acier galvanisé de 0,8
mm, qui garantit, avec les filtres prévus à cet effet placés sur la carte, une immunité contre les
brouillages électromagnétiques, conformément aux standards CEE-EMC, supérieure à 4400V et
une immunité contre les décharges électrostatiques (ESD) supérieure à 17KV (sur le clavier).
Deux écrans afficheurs à 7 segments sont prévus, chacun avec 3 chiffres rouges (13 mm de
hauteur) utilisés pour visualiser toutes les informations utiles pour l'utilisateur.
Le contrôleur est en mesure de mémoriser jusqu'à 99 programmes.
La carte est assemblée en technologie SMD (Surface Mount Devices) sur un seul côté.
Des borniers extractibles M-F avec vis de fixation sont utilisés.
Alimentation 12V CA
Interface utilisateur
